1747-L541 SER B PROC REV 3 SLC 500 Processador Módulo I O Digital de Allen-Bradley

O Allen-Bradley 1747-L541 é um processador SLC 5/04 que faz parte da série SLC 500, que também inclui os controladores 1747-L541, L542 e L543.É um processador de alto desempenho melhorado com comunicação mais rápida e tempo de execução do programa mais curtoO SLC 5/04 vem com 16K, 32K ou 64K palavras de memória e pode controlar um máximo de 4096 pontos de entrada e saída.o 1747-L541 tem um canal DH+ embutido que suporta capacidades de mensagens estendidas e comunicação de alta velocidadeEle também tem um canal RS-232 para suportar DF1 modem de rádio, DH-485, ASCII e Modbus RTU comunicações.Inclui instruções de matemática avançadas e várias instruções adicionais.Ele também suporta I/O remoto, pass-through de DeviceNet e endereçamento indireto.

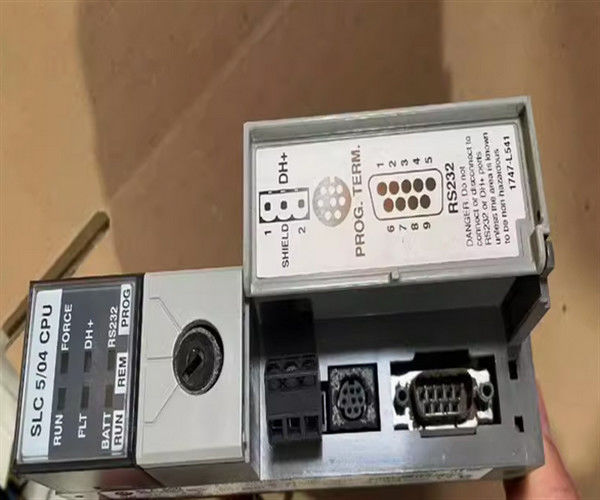

O 1747-L541 tem um tempo típico de varredura de programa por palavra-chave de 0,9 milissegundos e um tempo típico de varredura de I / O de 0,225 milisegundos.Requer uma carga de corrente de 1 Amp a 5 Volts DC e de 200 mA a 24 Volts DCTem uma Interrupção Timed Selectable de 1 milissegundo (STI) e Interrupção Discreta de Entrada (DII) de 0,5 milissegundo.usa um dispositivo de memória baseado em flash 1747-M13 com uma memória de 64 KBO SLC 5/04 inclui um interruptor de teclas de 3 posições no painel frontal para selecionar os modos de execução, controle remoto ou programa.Indicadores de estado RS-232 LED para resolução de problemas e diagnósticoA série de processadores SLC 500 tem um design simples e econômico com um histórico de boas instalações em aplicações como controle HVAC, SCADA e manuseio de materiais.

O Allen-Bradley 1747-L541 é um controlador SLC 5/04 que possui uma memória de usuário integrada de 16 KB, projetada para lidar com até 4096 entradas e saídas.Este controlador pertence ao estilo modular SLC 500 controlador lógico programável (PLC).

The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. A porta de comunicação RS232 é configurável para DF1 e DH485 topologia peer-to-peer, enquanto as comunicações DH + suportam extensão de distância e topologia multi-drop.

Alternativamente, a porta de comunicação RS232 também pode ser utilizada com um 1761-NET-AIC para permitir que a porta serial se conecte a uma rede multi-drop.A configuração padrão da porta de comunicação é não apertar a mão., 19.2 Kbaud, verificação de erro CRC, pacote duplicado, detecção de paridade e não paridade para porta RS232 e 57.6 Kbaud, endereço de nó = 1 para Data Highway Plus (DH +).

O controlador 1747-L541 requer um rack SLC 500 para montagem e conexão com o backplane eletrônico.Uma fonte de alimentação do sistema também é necessária para alimentar os circuitos internos do processador através do backplane eletrônico.

Este controlador é UL listado para os EUA e Canadá normas de segurança, CE compatível e C-Tick marcado.
