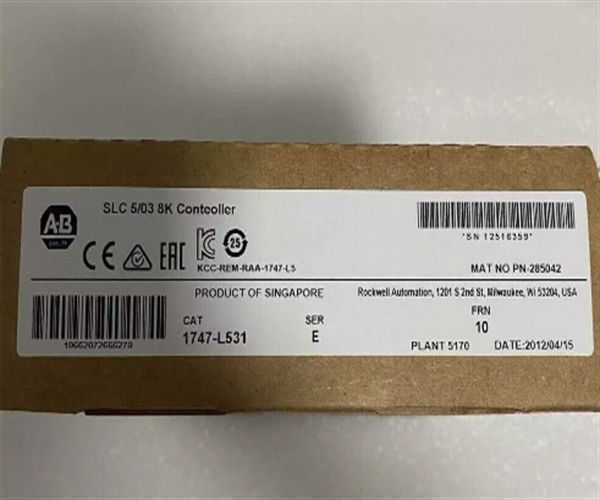

Allen-Bradley 1747-L531 SLC 500 Processador PLC Automatização Rockwell

Descrição do 1747-L531

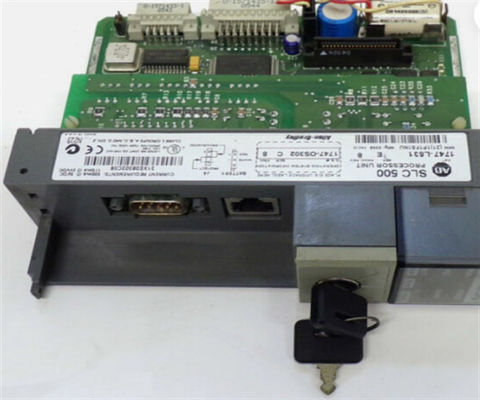

O Allen-Bradley 1747-L531 é um módulo de tipo processador SLC 5/03 que pertence à série SLC 500 Modular Hardware Style.Sistemas simples e autônomos para sistemas grandes, complexos e distribuídos. Projetado para executar um tráfego, pode suportar 60 diferentes módulos de E/S, incluindo I/S analógicos, digitais e inteligentes e pode, além disso, controlar até 4,096 pontos de saída e de entradaEste módulo é equipado com o processador modular SLC 500, um chassi compatível, fontes de alimentação e instruções de instalação para todas as peças incluídas.e UL listados para as Normas de Segurança do Canadá e dos EUA,

O processador modular 1747-L531 vem com um tamanho de memória de 8 K, 16 K ou 32 K para seus programas.A unidade possui uma RAM com bateria que dura aproximadamente 2 anosO indicador LED BATT alerta o utilizador quando a tensão da bateria substituível for inferior ao nível limite.A energia disponível é mínima de trinta (30) minutos quando a bateria está desconectada.Se uma nova bateria for instalada para substituir a antiga dentro de meia hora (30 minutos), todos os dados armazenados na RAM podem ser retidos.O processador 1747-L531 recebe e inicia protocolos de comunicação, incluindo DH-485 peer-to-peer, ControlNet, Ethernet, Data Highway Plus (DH +), DeviceNet, Modbus RTU Master, bem como mestre full-duplex ou semi-duplex ou escravo DF1, ASCII e DH-485 através da porta RS232.Seu painel frontal tem um interruptor de tecla de 3 posições que permite três modos de operação: PROGRAMA, RUN e REMOTE Este interruptor de chave não pode ser usado em vez de um interruptor de parada de emergência ou um relé de controle mestre com fio fixo.

Este controlador tem uma memória integrada de 8K, que pode ser expandida com o uso de uma Flash EPROM.O módulo de memória requerido tem número de peça de 1747-M13 e tomada de adaptador de 1747-M15 que suporta até 64K de memória do usuário. O programa do utilizador pode ser armazenado ou gravado no módulo de memória para evitar a eliminação acidental ou indesejada de programas que podem ser causados por programação inadequada, ondas elétricas e ruídos.A regra geral ao gravar o programa do usuário para o módulo de memória é que o tamanho do programa não deve exceder o tamanho da memória do processador. Não gravar um programa com falha, especialmente um programa com uma falha maior. Isso incluirá a condição da falha e a causa da falha a ser gravada na EPROM.

Programas de usuário, configuração de hardware são implementados aqui, bem como ferramentas de comissionamento e solução de problemas estão disponíveis, como forçar I / O.

Este processador também suporta o recurso de tempo de espera.Isto refere-se à capacidade do processador para continuar a programação de varredura por um tempo limitado, mesmo que a tensão de entrada para a fonte de alimentação do sistema cai abaixo da faixa nominalQuando o tempo de espera expira, a CPU é automaticamente colocada no modo de parada. Isso evita a parada súbita que não é ideal em qualquer aplicação de controle.

Rockwell Disclaimer: O produto é excedente usado. DO Supply não é um revendedor de excedentes autorizado ou afiliado do fabricante deste produto.O produto pode ter códigos de data mais antigos ou ser uma série mais antiga do que a disponível diretamente da fábrica ou dos distribuidores autorizadosComo a DO Supply não é um distribuidor autorizado deste produto, a garantia do fabricante original não se aplica.A DO Supply não faz qualquer declaração sobre se um produto PLC terá ou não firmware e, se ele tem firmware, se o firmware é o nível de revisão que você precisa para o seu aplicativo.DO Supply também não faz nenhuma declaração quanto à sua capacidade ou direito de baixar ou obter firmware para o produto da RockwellDO Supply também não faz nenhuma declaração quanto ao seu direito de instalar qualquer firmware no produto.A DO Supply não obterá nem fornecerá firmware em seu nomeÉ sua obrigação cumprir os termos de qualquer Acordo de Licença de Usuário Final ou documento similar relacionado à obtenção ou instalação de firmware.

O1747-L531é um módulo de controlador SLC 5/03 para o SLC 500 Modular Hardware da Allen-Bradley. Ele vem com Memória de 8KB e interfaces de comunicação embutidas, como a porta RS-232 e a porta de comunicação DH485..Tem capacidade de IO de 4096 pontos de IO discretos com tempo de varredura típico de 1 ms/K.
