1747-L514 Interface de comunicação do processador Allen-Bradley Faixa de sinal 4 - 20mA

Descrição do 1747-L514

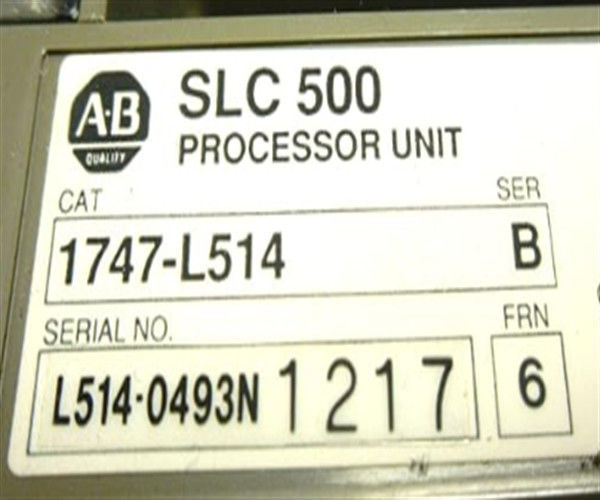

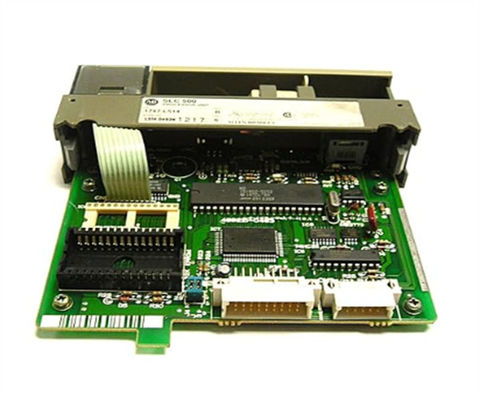

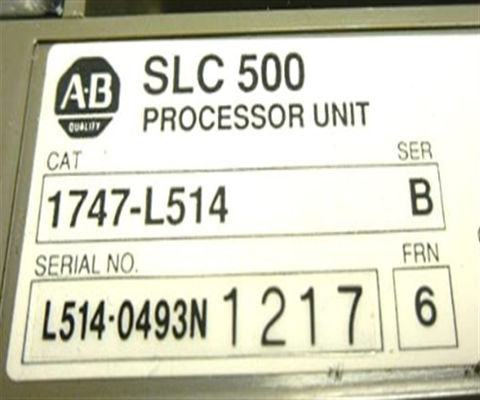

O Allen-Bradley 1747-L514 é um processador SLC 500.Possui uma memória 4K e interface de comunicação DH485 embutidaEste processador tem um consumo de corrente de retroplano de 0,090 A a 5VDC. Suporta até 3 chassis de I/O e um máximo de 30 slots.

O Allen-Bradley 1747-L514 é uma unidade de processador SLC 500.É montado na ranhura 0 de qualquer chassi modular 1746Ele vem com uma memória de usuário 4K e interface de comunicação DH-485 incorporada.

O 1747-L514 foi concebido para utilização em pequenas e médias necessidades de automação.É capaz de controlar um número máximo de 30 módulos de E/S que podem ser distribuídos num máximo de 3 1746 chassis.Suporta a implementação de I/O estendidos e chassi de I/O remoto usando uma variedade de adaptadores de comunicação suportados por este controlador SLC 500.

O 1747-L514 tem uma carga de corrente elétrica de 0,090 a 5VDC. Ele tem um consumo mínimo de energia de 1,75 Watts.A porta DH-485 incorporada suporta o uso do módulo 1761-NET-AIC ou Advanced Interface Converter (AIC)Além disso, as tabelas de memória do SLC 5/01 são acessíveis através do módulo de acesso à tabela de dados de Allen-Bradley (DTAM).

O 1747-L514 pode ser instalado com uma memória não volátil opcional.Compatíveis EEPROM são 1747-M1com 1K User Words EEPROM, 1747-M2 com 4 K User Words EEPROM com um soquete de adaptador de módulo de memória 1747-M5. Os módulos EEPROM podem ser usados para gravar programas armazenados na memória embutida, que é uma Memória de Acesso Aleatório (RAM).Gravar o programa para a memória não volátil, o programa de utilizador pode ser carregado automaticamente uma vez que o controlador é alimentado.

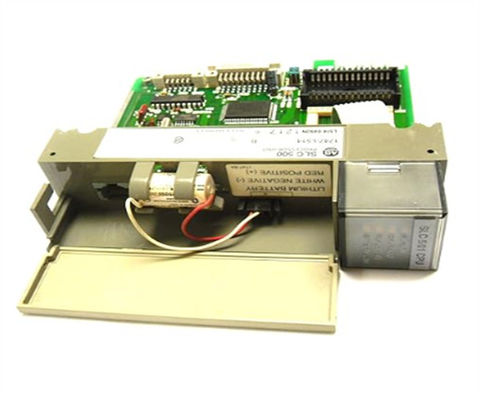

Ele usa o conjunto de bateria de lítio 1747-BA com uma vida útil do capacitor de 30 minutos e uma bateria de lítio com uma vida útil de 2 anos para energia de backup para a RAM padrão.O 1747-L514 tem um tempo de execução de bits máximo de 4μs e um tempo de varredura global do módulo de 8ms/KDurante uma perda temporária de energia, a verificação do programa no módulo pode demorar de 20 ms a 3 s, dependendo da fonte de alimentação que está a carregar.Ele vem com uma capacidade de comunicação DH-485 base que só pode agir em uma capacidade de escravo (Recebimento) no canal de programação. O 1747-L514 tem uma faixa de temperatura de funcionamento ambiente de 0-60°C (32-140°F) a uma faixa de umidade relativa não condensante de 5-95%, e foi concebido para suportar um choque operacional de 30G,e uma vibração de 2O 1747-L514 é certificado C-UL, UL e CE, e oferece uma imunidade ao ruído industrial padrão NEMA ICS 2-230.
