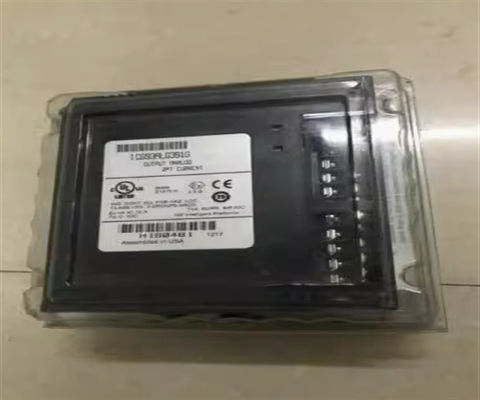

Fanuc IC693ALG391 Módulo de saída 2 pontos Corrente analógica 0-20 Amp Max

Descrição do produto do IC693ALG391

O IC693ALG391 é um PLC da série 90-30, módulo de saída analógico que fornece sinal de saída de corrente de 0-20 mA / 4-20 mA e sinais de saída de tensão de 1-5VDC / 0-5 VDC.Este módulo foi fabricado pela GE Fanuc AutomationO módulo possui dois (2) canais de saída analógicos com resolução de 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1.25 mV (1 LSB = 1.25 mV) com consumo de corrente de 30 mA a partir da fonte de alimentação de +5 V e 215 mA a partir da fonte de alimentação isolada de +24 VDC a partir da fonte de alimentação de fundo ou de alimentação do utilizador.

IC693ALG391 é um módulo de saída de corrente analógica de 2 canais para o controlador lógico programável da série 90-30.Ele oferece dois canais de saída com cada saída tendo a capacidade de converter 12 bits de dados binários (digitais) em uma saída analógica para uso conforme necessário por muitas aplicações. IC693ALG391 é capaz de dar saídas que vão de 0 a 20 mA. O sinal convertido tem uma resolução de 12 bits binários. No entanto, o bit de sinal não é necessário ao converter a saída.Durante cada processo de digitalizaçãoO registo %AQ tem 13 bits essenciais que são alterados para sinalizar a magnitude pelo PLC e encaminhados para o módulo.O conversor D/A utiliza 12 dos bits enquanto o décimo terceiro bit (sinal) é utilizado para verificar se os dados negativos foram encaminhados para o módulo.

Se o IC693ALG391 receber dados negativos, ele produz a extremidade inferior da faixa de corrente de 4 mA a 20 mA. O software tende a rejeitar qualquer valor superior a 32767 digitado nos módulos.O IC693ALG391 dá duas faixas de saída que são 4 e 20 mAEstas duas faixas de saída têm informações do utilizador estabelecidas para garantir que uma contagem de 0 é igual a 4 mA e uma contagem de 32000 é igual a 20 mA.Caso a CPU seja mudada para o modo STOP ou RESET, quando se mede a saída de corrente, 4 a 20 mA, a saída de 0 a 20 mA, a condição do módulo muda para 0/4MA ou para o último estado de espera.A escolha da condição adequada é criada através da disposição do DEF0/4 jumper no conector da placa terminal desmontável no módulo.

Qualquer saída de corrente analógica de 2 canais pode ser utilizada como fonte de corrente / fonte de tensão menos precisa.A faixa de tensão depende do layout da faixa de saída de corrente e pode ser adicionada com o uso de um resistor de 250 ohms em vez de um saltador de tensãoUma fonte de alimentação isolada de +24 VDC fornecida pela fonte de alimentação do PLC é a fonte de alimentação primária para IC693ALG391.Existem dois terminais oferecidos para a placa terminal de E/S do módulo para +24 volts fornecidos pelo utilizadorEstes terminais são importantes, uma vez que oferecem uma fonte de alimentação em estado de espera para permitir que as saídas conservem o seu valor quando a fonte interna é perdida e o último estado de espera é escolhido.

Quando a tensão aplicada é superior à isolada +24 VDC que é de 21,5 volts a 26,5 volts, a fonte de alimentação do utilizador é utilizada.Uma fonte de tensão interna de cerca de +24V é produzida dentro do módulo para executar as saídas de corrente do circuitoPara reduzir a carga e o ruído capacitivo, o condutor de circuito de corrente é um condutor de tipo fonte.todos os campos ligados ao módulo devem ser ligados com a ajuda de um bom grau de cabo de ferramenta torcido e protegido ligado ao GNDEste link GND oferece acesso à placa base levando à diminuição do ruído. Três módulos de saída de corrente analógica podem ser configurados quando os fornecedores dados pelo usuário não são usados para alimentar o módulo.

Especificações técnicas de IC693ALG391

Informações sobre o IC693ALG391


O IC694ALG391 é um módulo de saída analógico anteriormente fabricado pela GE Fanuc Automation, agora adquirido pela Emerson Automation.Este módulo é um módulo de slot único com dois (2) canais de saída analógicos que gera sinais de saída de tensão e corrente, tais como sinais elétricos 0-20 mA / 4-20 mA e 1-5VDC / 0-5 VDCEste módulo é fornecido com resoluções específicas, nomeadamente 4μA (1 LSB = 4μA) a 4-20 mA; 5μA (1 LSB = 5μA) a 0-20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 VDC e 1,25 mV (1 LSB = 1,25 mV) a 0-5 VDC.Este módulo é utilizado principalmente para acionar dispositivos de controlo de modulação, tais como válvulas de controloEle também pode ser usado para retransmissão de sinais e interface com medidores de painel, registradores de dados e outros elementos de recepção.O IC694ALG391 é instalado em qualquer local de montagem de E/S de uma placa base de 5 e 10 faixasTem um único indicador de estado do módulo OK que mostra o estado operacional do módulo.A precisão absoluta do módulo é de 8μA a uma temperatura de funcionamento de 25oC (77oF) quando configurado para 4 a 20 mA; 10μA a 25oC (77oF) para configurações de 0 a 20 mA; 50 mV a 25oC (77oF) para operações de 1 a 5 V e 50 mV a 25oC (77oF) para operações de 0 a 5 V.O IC694ALG391 tem um consumo interno de energia de 30 mA a partir da fonte de alimentação +5V e 215 mA a partir da fonte de alimentação isolada +24 VDC ou fonte de alimentação fornecida pelo utilizador.

O IC693ALG391 é um PLC da série 90-30, módulo de saída analógico que fornece sinal de saída de corrente de 0-20 mA / 4-20 mA e sinais de saída de tensão de 1-5VDC / 0-5 VDC.Este módulo foi fabricado pela GE Fanuc AutomationO módulo possui dois (2) canais de saída analógicos com resolução de 4μA (1 LSB = 4μA) a 4-20mA; 5μA (1 LSB = 5μA) a 0 a 20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 V; 1.25 mV (1 LSB = 1.25 mV) a 0 a 5 V com consumo de corrente de fundo de 30 mA a partir da fonte de alimentação de +5 V e 215 mA a partir da fonte de alimentação de fundo isolada +24 VDC ou da fonte de alimentação do utilizador.
