Allen-Bradley SLC 500 1747-L511 Manual de instalação e funcionamento do controlador processador

Descrição DO 1747-L511

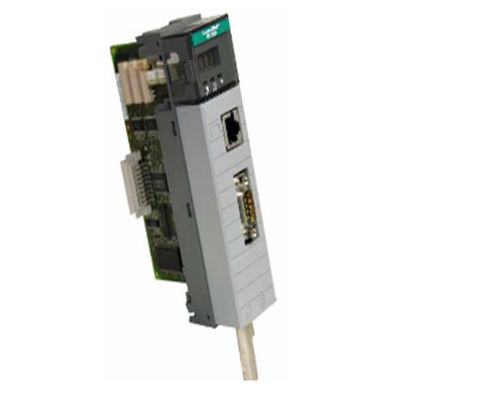

O 1747-KFC15 da Allen-Bradley é um módulo de interface SLC 500 ControlNet RS-232.Ele facilita a comunicação entre o processador modular SLC 500 e a rede ControlNet usando a porta serial RS-232.O módulo tem duas portas que permitem a ligação aos dispositivos; a porta serial RS-232C e a porta de acesso à rede.A porta RS-232C permite comunicação full ou half-duplex com uma porta serial no processador SLC 500 conectado, enquanto a porta de acesso à rede permite que um terminal ou dispositivo de programação ControlNet se conecte ao módulo sem interferir na fiação do cabo.O 1747-KFC15 usa a porta 2 para a comunicação ControlNet e a porta 3 para a comunicação DF1É capaz de enviar respostas incorporadas, que são DF1 ACK ou NAK incorporadas dentro de outra mensagem DF1.Ele também tem resposta de mensagem time-out que ajuda gestão de buffer de memória com um valor padrão de 32 segundos.

O módulo 1747-KFC15 está equipado com LEDs de estado que mostram as atividades de comunicação do módulo, bem como as condições de funcionamento.Esta configuração deve ser feita quando o módulo está desligado. Quando os utilizadores compram este módulo, devem garantir que recebem o cabo RS-232, bem como o manual do utilizador com ele.e UL-listadoNo entanto, é suscetível a danos por descargas eletrostáticas que podem prejudicar os dispositivos semicondutores internos.4 quilos e pode funcionar a uma temperatura de 32 a 140 graus Fahrenheit.

Rockwell Disclaimer: O produto é usado excedente. PDF Supply não é um revendedor de excedentes autorizado ou afiliado do fabricante deste produto.O produto pode ter códigos de data mais antigos ou ser uma série mais antiga do que a disponível diretamente da fábrica ou dos distribuidores autorizados. Como a PDF Supply não é um distribuidor autorizado deste produto, a garantia do fabricante original não se aplica.A PDF Supply não faz qualquer declaração sobre se um produto PLC terá ou não firmware e, se ele tem firmware, se o firmware é o nível de revisão que você precisa para o seu aplicativo.A PDF Supply também não faz nenhuma declaração quanto à sua capacidade ou direito de baixar ou obter firmware para o produto da RockwellA PDF Supply também não faz declarações quanto ao seu direito de instalar qualquer firmware desse tipo no produto.A PDF Supply não obtém nem fornece firmware em seu nomeÉ sua obrigação cumprir os termos de qualquer Acordo de Licença de Usuário Final ou documento similar relacionado à obtenção ou instalação de firmware.

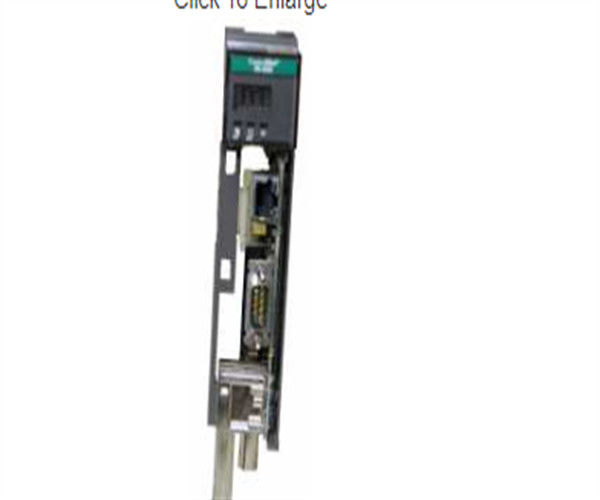

O Allen-Bradley 1747-KFC15 é um módulo de interface SLC500 ControlNet RS-232.O Allen-Bradley 1747-KFC15 examina o programa de escada do processadorEste módulo é uma ponte entre a rede ControlNet e a porta serial RS-232C dos processadores SLC500.O 1747-KFC15 conecta-se a uma rede ControlNet de um (canal A) ou ambos os seus conectores BNCO Allen-Bradley 1747-KFC15 possui duas portas de conexão, uma porta serial RS-232C e uma porta de acesso à rede.A porta serial RS-232C fornece compatibilidade half duplex e full duplexAmbas comunicam com a porta serial do seu processador SLC500. A porta de acesso à rede conecta o terminal de programação ControlNet a este módulo.Isto é para acesso total à rede sem interromper a fiação do caboA porta serial usa o protocolo DF1 quando a porta de acesso à rede é manipulada diretamente.Este módulo é equipamento aberto.Este módulo tem uma temperatura de funcionamento de 32-140° F.A temperatura de armazenamento deste módulo é de ¥40-185° FA humidade relativa deste módulo é de 5-95% não condensante.
