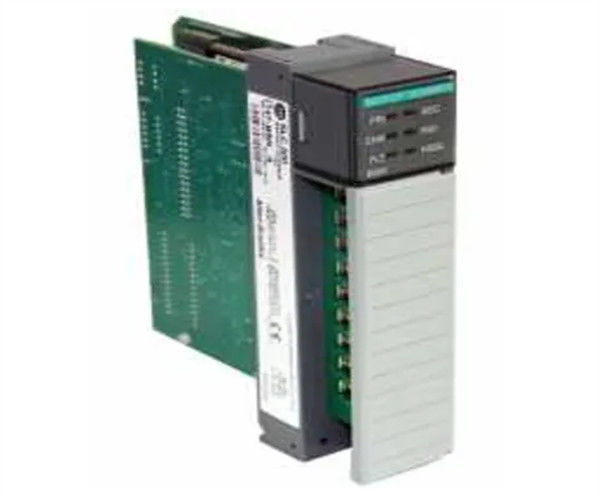

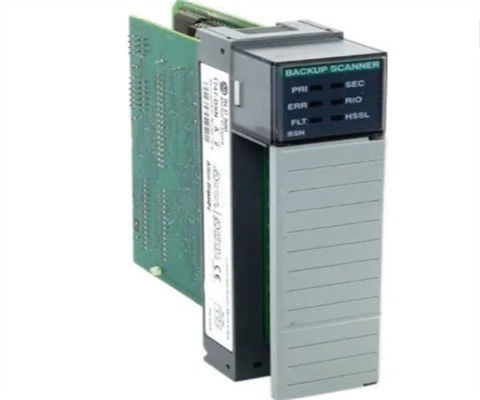

1747-BSN Allen-Bradley Backup Scanner Module Automatização Rockwell

Cerca de 1747-BSN Ser A

The 1747-BSN Series A module is an Allen-Bradley SLC 500 backup scanner module featuring a backplane current of 800 milliamps at 5 Volts DC while the cable type used on the unit is the Belden 9463 cableO módulo 1747-BSN Série A é compatível com os processadores SLC 5/02, 5/03, 5/04 e 5/05.A unidade possui um conector Phoenix de 6 pinos e vem com um canal de comunicação de alta velocidade entre os 2 processadores modulares SLC 500O módulo 1747-BSN Série A vem com um sistema de backup que usa um conjunto de módulos e vem com 1 ou mais módulos que residem no sistema primário.O módulo 1747-BSN Série A também vem com 1 ou mais módulos complementares que estão no sistema secundário ou de backup. The primary system is responsible for controlling the operations of the remote I/O while the secondary system is responsible for monitoring the communications of the module by using the high-speed serial link.

O módulo Allen-Bradley 1747-BSN Série A apresenta a capacidade de alternar de um canal de comunicação para outro, garantindo um fluxo contínuo de informações.O canal inicial pode ser configurado como o canal de E/S remoto ou o canal Data Highway Plus (DH+)O segundo canal é o 1 que é utilizado para a comutação do canal 1 RS232/485 de modo a fornecer uma ligação para as interfaces electrónicas do operador.Durante a transferência do controlo de um determinado processador para outro, os módulos de saída no chassi remoto do módulo 1747-BSN Série A são definidos para manter o último estado da unidade até que o programa do processador secundário assuma o controle.

Especificações técnicas para a 1747-BSN
