Descrição do 1747-ASB

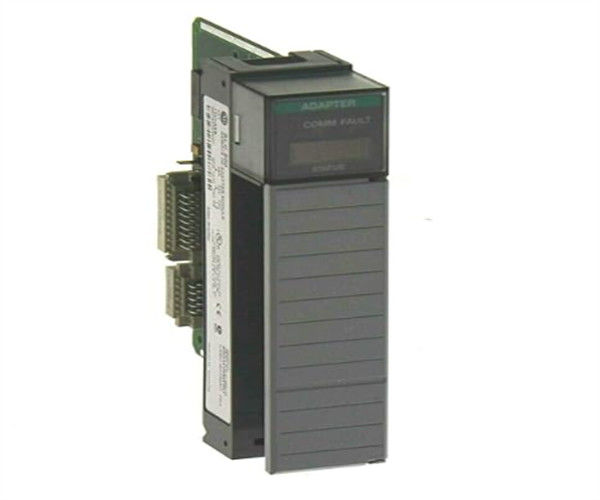

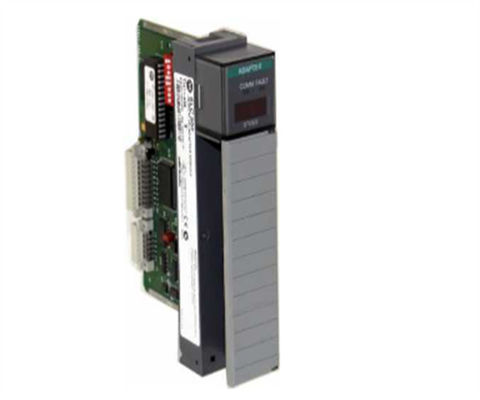

O Allen-Bradley 1747-ASB é um módulo de adaptador I/O remoto que faz parte do sistema SLC 500.Estabelece uma ligação de comunicação entre os scanners SLC ou PLC e vários módulos de I/O 1746 através do Remote I/OA ligação de E/S remota consiste num dispositivo mestre, ou seja, um scanner SLC ou PLC e um ou mais dispositivos escravos que são adaptadores.A tabela de imagem SLC ou PLC recebe o mapeamento de imagem do módulo I / O diretamente do chassiPara mapeamento de imagem, suporta transferência discreta e de blocos.Ele é instalado no chassi com o processador SLC 500 e digitaliza I / O no chassiO módulo 1747-ASB possui uma corrente de 375 mA a 5 V e 0 mA a 24 V. Tem uma dissipação térmica mínima e máxima de 1.875 W.Pode comunicar dados de E/S numa distância de até 3040 metros e suporta 57Permite um tamanho de imagem selecionado pelo usuário de até 32 grupos lógicos e controla até 30 slots de chassi.O 1747-ASB também fornece memória não volátil e capacidade de nó estendido para até 32 adaptadoresPara a fiação, deve ser utilizado o cabo Belden 9463 ou de categoria similar, e não requer qualquer programação do utilizador.Ele usa um conector Phoenix 6-Pin para conexão entre o link I / O remoto e o processadorO módulo 1747-ASB suporta todos os módulos SLC 501 I/O, como módulos básicos, módulos de resistência, módulos de contador de alta velocidade, etc.tem três ecrãs de 7 segmentos com capacidade aprimorada para exibir o estado de funcionamento e errosO 1747-ASB destina-se a ser utilizado num ambiente industrial e fornece uma imunidade ao ruído padrão NEMA.
O 1747-ASB é um adaptador de IO remoto que pertence à plataforma de automação SLC 500.cartões de interface e gateways para estabelecer conectividade Remote IO.
Para aplicações de PLC, o propósito principal deste módulo é implementar uma aplicação IO distribuída através de uma rede de I/O remota.A extensão tem um comprimento de cabo limitado e uma expansão do chassi SLC muito limitada.Com um 1747-ASB, até 32 SLC Chassis com 1747 RIO scanner podem ser usados com distâncias aplicáveis de 762 metros ou 2500 pés para 230.4 KBaud, 1524 metros ou 5000 pés para 115.2 KBaud e 3048 metros ou 10Até 30 é a capacidade de controlo deste adaptador.Este limite de 30 slots pode ser segmentado em diferentes chassis ou rack com cada rack instalado com um scanner RIO e uma fonte de alimentação.
Além de comunicar com os scanners IO remotos, este módulo pode também ser usado para comunicar com cartões de comunicação Allen-Bradley que são montados diretamente num computador pessoal.Isto permite a programação remota e capacidade de configuração e controle remoto através de um controle de supervisão e aquisição de dados (SCADA)Em alternativa,Interfaces de máquina humana (HMI) de Allen-Bradley, como os produtos PanelView, podem ser adicionados com um adaptador de E/S remoto que permite que o HMI controle o processo semelhante a um sistema SCADA.
This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.
Especificações técnicas para o 1747-ASB
| Fabricante |
Automatização Rockwell |
| Marca |
Allen-Bradley |
| Série |
SLC 500 |
| Número da peça/número do catálogo. |
1747-ASB |
| Tipo de módulo |
Módulo de adaptador de E/S |
| Porto de comunicação |
Adaptador universal de entrada/saída remoto |
| Taxa de comunicação |
57.6, 115 ou 230 kilobits/segundo |
| Corrente de plano de fundo (5 volts DC) |
375 miliampéries |
| Cabos |
Belden 9463 |
| Largura da ranhura |
1 - Esquema |
| Número de slots |
30 caixas |
| Número de nó |
16 Padrão; 32 prorrogado |
| Conectores |
Conector Phoenix de 6 pinos |
| UPC |
10662468028766 |
| Peso |
0.37 libras (168 gramas) |
| Temperatura de funcionamento |
0 a 60 °C |
| Dimensões |
5.72 x 1.37 x 5.15 polegadas |
Tamanho estimado do embarquede 1747-ASB
Dimensões: 2,0" x 6,0" x 5,0"
5,1 cm x 15,2 cm x 12,7 cm
Peso: 0 lbs 7,1 oz (0,2 kg)
Código pautal: 8517620050
