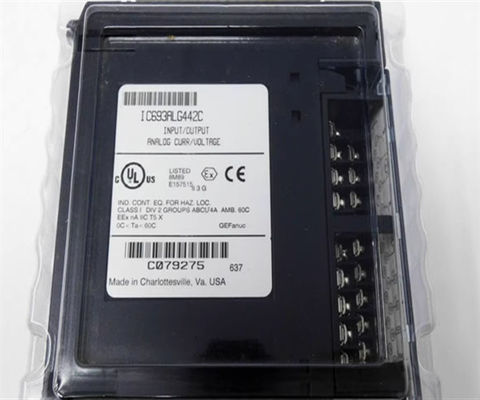

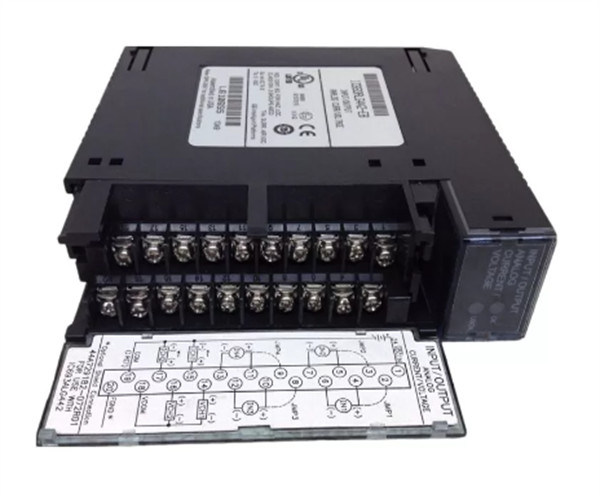

GE-Fanuc IC693ALG442 Módulo de entrada/saída Módulo analógico de combinação corrente/voltagem

Descrição do produto IC693ALG442

O GE Fanuc IC693ALG442 é um módulo de E/S analógico dos sistemas PLC da série 90-30 da GE Fanuc. Ele tem quatro canais de entrada e dois canais de saída.A fonte de alimentação para este módulo é a fonte de alimentação típica +5VDC da CPU com uma corrente máxima de 95mA e uma fonte externa combinadaA fonte de alimentação externa para este módulo tem um valor típico de 24 VDC, mas pode variar entre 20 e 30 VDC.Conectar este módulo a uma placa base enquanto a energia está ligada é perigoso e pode danificar os componentes do sistemaEste módulo deve ser instalado num invólucro metálico com cablagem externa.

Existem seis tipos de módulos de E/S para a série 90-30 de PLCs GE Fanuc. Estes são módulos discretos ou analógicos.ou possuem uma combinação de canais de entrada e saídaEste tipo de módulo é de entrada/saída combinada. Os dados dentro de %AI e %AQ registram valores analógicos utilizados pelo PLC. O número de módulos que podem ser instalados num sistema depende de %AI, %AQ,e %I referências disponíveis. Estas referências são diferentes em cada tipo de CPU. O módulo analógico de E/S GE Fanuc IC693ALG442 fornece ao PLC uma gama de informações de estado, incluindo o estado do módulo,detecção de um fio aberto ou sobrecarga no modo de saída, estado muito baixo ou elevado dos canais de entrada e estado da potência fornecida pelo módulo.

Especificações técnicas Oficiais de segurança

Características principais do IC693ALG442

• Input/Output analógico: fornece capacidades de entrada e saída para aplicações flexíveis.
• Contagem de canais: inclui 4 canais de entrada analógicos e 2 canais de saída analógicos para controlo versátil.
• Compatibilidade de sinal: Suporta uma variedade de tipos de sinal de corrente e voltagem, o que aumenta sua usabilidade.
• Monitoramento de estado: exibe o estado do módulo, detecta problemas de fio aberto, monitora sobrecarga e rastreia o estado da fonte de alimentação.
• Design compacto: garante uma instalação fácil e uma integração perfeita nos sistemas PLC existentes.

Tamanho estimado do embarque Oficiais de segurança
Dimensões: 6,0" x 6,0" x 2,0"
(15,2 cm x 15,2 cm x 5,1 cm)
Peso: 0,4 kg
