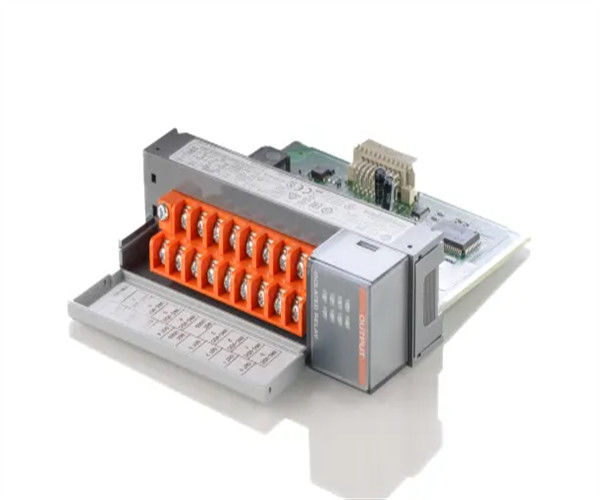

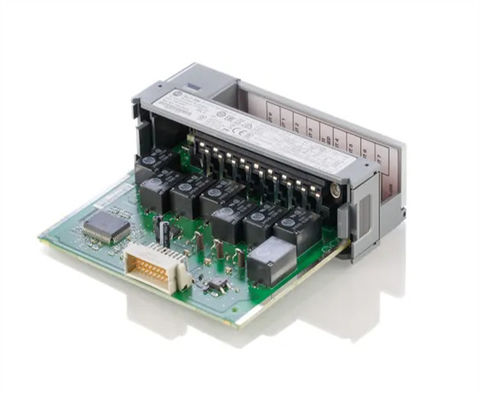

Allen-Bradley 1746-OX8 SLC 500 Módulo de saída de relé isolado, 8 pontos

Descrição do 1746-OX8

O Allen-Bradley 1746-OX8 é um módulo de saída de contato da família SLC 500 de controladores programáveis.Tem uma tensão de funcionamento que varia entre 5-125V DC e 5-265V ACAlém disso, o 1746-OX8 opera a uma corrente de backplane de 85mA a 5V DC e 90mA a 24V AC. A dissipação de calor para o módulo é de 0,825W por ponto.590W com um total de 8.60W.

O 1746-OX8 tem um atraso de carga resistiva de 10,0 ms quando ligado e 10,0 ms quando desligado.O módulo tem uma fuga máxima de 0 mA fora de estado e uma corrente de carga mínima de 10 mA a 5 V CCA corrente contínua por módulo deve ser limitada para evitar que a potência do módulo exceda 1440VA.0A a 240 V ACAlém disso, o 1746-OX8 tem uma classificação de contato de relé de 0,22A e 1,2A em 125V DC e 24V DC, respectivamente.

O 1746-OX8 tem uma aprovação de Classe 1, Divisão 2 para ser usado num ambiente perigoso.A temperatura de funcionamento do 1746-OX8 varia entre 0-60oC (32-140oF) e a temperatura de não funcionamento varia entre -40-85oC (-40-185oF) a uma umidade de funcionamento não condensante de 5-95%.O módulo adere ao padrão CS-232 NEMA para padrões de ruído. O 1746-OX8 tem um deslocamento de vibração operacional de 0,015 ̊ pico a uma velocidade de 5-57 Hz com uma aceleração de 2.5 g a 57-2000 HzTem um choque operacional de 10 g e um isolamento de 1500 V.

Cerca de 1746-OX8

O módulo Allen-Bradley 1746-OX8 é um canal SLC 500 para canalizar o módulo de saída de relé isolado.A faixa de temperatura não operacional é de -40 a 185 graus FahrenheitO intervalo recomendado de umidade de funcionamento não condensante é de 5 a 95%. A imunidade nominal ao ruído atende ao padrão NEMA ICS 2-230. A classificação de vibração de funcionamento é de 0.015 polegadas de deslocamento a 5 a 57 HertzO módulo 1746-OX8 possui um valor de choque operacional de 10 g. O módulo é certificado pelos padrões UL, CSA e CE. A dissipação de calor nominal por ponto energizado do módulo é de 0,825 Watts.A dissipação de calor mínima quando não é aplicada potência de campo é de 2A dissipação total de calor do módulo quando todas as saídas estiverem energizadas é de 8,6 watts.

O módulo 1746-OX8 tem 8 saídas isoladas individualmente. Em 24 Volts DC voltagem de plano de fundo, o módulo consome 0,09 Amps de corrente e em 5 Volts DC voltagem de plano de fundo, o módulo consome 0,085 Amps.No estado ligado, o atraso do sinal com uma carga resistiva máxima é de 10 milissegundos.A gama de tensão de funcionamento com uma fonte de 5 volts DC é de 5 a 125 volts e com uma fonte de 24 volts DCO pico de vazamento fora de estado é de 0 miliamperes. O nível mínimo de corrente de carga recomendada é de 10 miliamperes a 5 volts DC. A 120/240 volts AC, o pico de vazamento fora de estado é de 0 miliamperes.A corrente contínua por ponto é 2A 125 volts DC, a corrente contínua por ponto é de 1 Amp e a 24 volts DC, a corrente contínua por ponto é de 2 Amp.

Especificações técnicas para o 1746-OX8

Rockwell Disclaimer: O produto é usado excedente. PDF Supply não é um revendedor de excedentes autorizado ou afiliado do fabricante deste produto.O produto pode ter códigos de data mais antigos ou ser uma série mais antiga do que a disponível diretamente da fábrica ou dos distribuidores autorizados. Como a PDF Supply não é um distribuidor autorizado deste produto, a garantia do fabricante original não se aplica.A PDF Supply não faz qualquer declaração sobre se um produto PLC terá ou não firmware e, se ele tem firmware, se o firmware é o nível de revisão que você precisa para o seu aplicativo.A PDF Supply também não faz nenhuma declaração quanto à sua capacidade ou direito de baixar ou obter firmware para o produto da RockwellA PDF Supply também não faz declarações quanto ao seu direito de instalar qualquer firmware desse tipo no produto.A PDF Supply não obtém nem fornece firmware em seu nomeÉ sua obrigação cumprir os termos de qualquer Acordo de Licença de Usuário Final ou documento similar relacionado à obtenção ou instalação de firmware.

Tamanho estimado do embarquede 1746-OX8
Dimensões: 5,0" x 2,0" x 6,0"
(12,7 cm x 5,1 cm x 15,2 cm)
Peso: 0,4 kg
Código pautal: 8538907080
