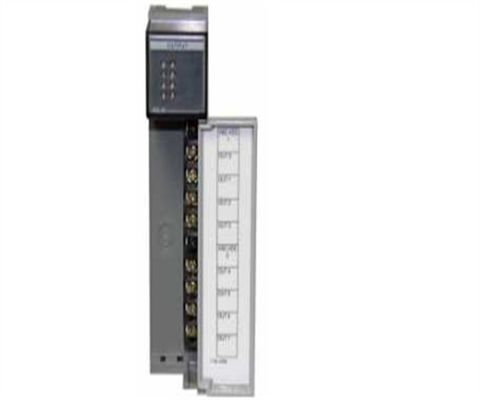

1746-OW8 Módulo de saída digital Allen-Bradley 8 ponto-relé

Descrição do 1746-OW8

O Allen-Bradley 1746-OW8 é um módulo de saída de contato da família SLC 500.A sua dissipação térmica é de 0.138W por ponto, com uma dissipação mínima de 2,59W e máxima de 3,7W. O 1746-OW8 desenha uma corrente de backplane de 85mA a 5V e 90mA a 24V. Ele opera com uma categoria de voltagem AC/DC.O 1746-OW8 tem uma faixa de tensão (operativa) de 5-125V DC ou 5-265V AC, um atraso de sinal de 10 ms tanto para ON como para OFF (carga resistiva máxima) e uma corrente contínua de 16 A por módulo em CA e 8 A por comum.

O 1746-OW8 é certificado pela CSA para uso em locais perigosos de Classe 1, Divisão 2. Ele é classificado para ser operado em ambientes com um nível de umidade relativa entre 5 e 95%, sem condensação.É melhor armazená-lo em temperaturas entre -40 e 85 graus CelsiusO 1746-OW8 pode suportar uma vibração de 2 g e um choque de 30 g quando ainda em funcionamento.Este módulo é adequado para utilização em ambientes industriais com um nível de poluição inferior a Poluição 2. (Este nível está descrito na norma EN/IEC0664-1). Com a ajuda de luzes LED, o estado de cada ponto de saída pode ser monitorizado, facilitando o processo de resolução de problemas.Uma faixa de cor está disponível no painel frontal do 1746-OW8 para ajudar a combinar um bloco terminal removível para o módulo direitoOs blocos terminais removíveis também são codificados por cores para aumentar a precisão.

O Allen-Bradley 1746-OW8 SLC 500 Digital Input Module vem com oito (8) saídas.Fahrenheit) e a temperatura de não funcionamento é de -40-85 graus. Celsius (-40-185 graus Fahrenheit) com umidade relativa de 5-95% sem condensação. A vibração de funcionamento deste módulo é de 2g a 10-500 Hz e o choque de funcionamento deste módulo é de 30g.O Allen-Bradley 1746-OW8 tem uma dissipação de calor máxima de 30,7 W com 0,138 W por ponto.

O Módulo de Entrada Digital Allen-Bradley 1746-OW8 tem uma faixa de tensão operacional de 5-125V DC e 5-265V AC a 47-63 Hz. A corrente de plano de fundo a 5V DC deste módulo é de 85 mA.A corrente do plano de fundo a 24V DC deste módulo é de 90 mAO Allen-Bradley 1746-OW8 é fornecido como equipamento de tipo aberto.Este módulo deve ser instalado num ambiente com um nível de poluição não superior a Poluição 2 (conforme definido na publicação EN / IEC0664-1), quando aplicado num ambiente da Zona 2.O gabinete deve ser acessível apenas por meio de um aparelho ou ferramenta.Não desconecte o equipamento se se encontrar numa zona perigosaSe isso for ignorado, um perigoso arco elétrico será criado.O Allen-Bradley 1746-OW8 é um módulo de saída de relé de oito canais fabricado pela Allen-Bradley que é usado com a plataforma SLC 500 Programmable Logic Controller (PLC)É especificamente compatível com hardware de estilo fixo ou modular para uso com controladores SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 e SLC 5/05.

Utilize este módulo com categorias de tensão de funcionamento de 5 - 125 VDC e 5 - 265 VAC.Este módulo está dividido em dois (2) grupos com 4 quatro (4) canais por grupo para permitir o funcionamento com tensões diferentes ou idênticasPodem ser instalados dispositivos de supressão de sobretensão para maximizar a vida útil operacional dos módulos.

Além dos processadores SLC, este módulo é compatível para uso em topologia de E/S remota.Outros slots são compatíveis para este módulo.

Com o uso do 1746-OW8, a necessidade de relés interpostos pode ser eliminada.Como este módulo já suporta a capacidade mencionada, a necessidade de circuito interposto é eliminada, poupando espaço no painel e aumentando a rentabilidade.

Este módulo tem uma taxa de atraso de sinal semelhante de 10,0 ms para transições ON e OFF a carga resistiva máxima.A corrente contínua por módulo é 16.0 Ampere AC com 8,0 A por grupo. Ocupa uma única ranhura do chassi, independentemente do local de instalação.
