ABB PM866AK02/ PM866K02 Ethernet IO Module ABB Processador redundante

ABB PM866AK02/ PM866K02 Ethernet IO Module ABB Processador redundante

A placa da CPU contém o microprocessador e a memória RAM, um relógio em tempo real, indicadores LED, botão INIT e uma interface CompactFlash.

A placa base do controlador PM866 / PM866A possui duas portas Ethernet RJ45 (CN1, CN2) para conexão à Rede de Controle e duas portas séries RJ45 (COM3, COM4).Uma das portas de série (COM3) é uma porta RS-232C com sinais de controle do modem, enquanto a outra porta (COM4) é isolada e utilizada para a ligação de uma ferramenta de configuração.Interfaces de comunicação e S800 I/O).

Procedimentos simples de fixação/descolamento de carris DIN, utilizando o mecanismo exclusivo de deslizamento e bloqueio.Todas as placas base são fornecidas com um endereço Ethernet único que fornece a cada CPU uma identidade de hardwareO endereço pode ser encontrado no rótulo de endereço Ethernet anexado à placa base TP830.

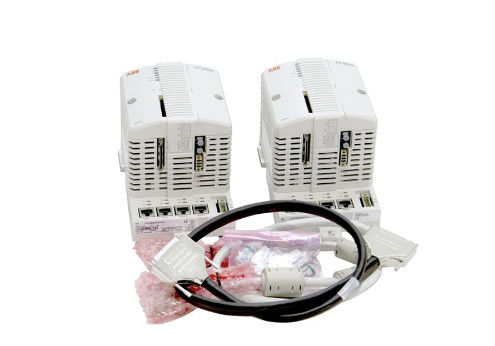

Pacote que inclui:
2 peças PM866A, CPU
2 peças TP830, placa base, largura = 115 mm
2 peças TB807, terminador do ModuleBus
1 peça TK850, cabo de expansão CEX-bus
1 peça TK851, cabo RCU-Link
2 peças Bateria para backup de memória (4943013-6) 1 para cada CPU

• Dados pormenorizados

  Tipo de processador	MPC866
  Mudar o tempo em vermelho. Conf.	10 ms no máximo
  Número de pedidos por controlador	32
  Número de programas por pedido	64
  Número de diagramas por aplicação	128
  Número de tarefas por controlador	32
  Número de tempos de ciclo diferentes	32
  Tempo de ciclo por programa de aplicação	Até 1 ms
  Flash PROM para armazenamento de firmware	4 MB
  Fornecimento de energia	24 V de corrente contínua (19,2-30 V de corrente contínua)
  Consumo de energia + 24 V tipo/máximo	210 / 360 mA
  Dissipação de energia	5.1 W (máximo 8,6 W)
  Entrada de estado da fonte de alimentação redundante	- Sim, sim.
  Bateria de reserva incorporada	Lítio, 3,6 V
  Sincronização de relógio	1 ms entre controladores AC 800M pelo protocolo CNCP
  Coleta de eventos no controlador por cliente OPC	Até 3000 eventos
  Velocidade de transmissão AC 800M para servidor OPC	36-86 eventos/seg, 113-143 mensagens de dados/seg
  Módulos de comunicação no autocarro CEX	12
  Corrente de alimentação no autocarro CEX	Máximo 2,4 A
  Aglomerados de I/O no Modulebus com CPU não vermelho	1 eléctrico + 7 óptico
  Clusters de I/O no Modulebus com vermelho.	0 eléctrico + 7 óptico
  Capacidade de E/S no Modulebus	Módulos de E/S Max 96 (single PM866) ou 84 (red PM866)
  Taxa de varredura do módulobus	0 - 100 ms (tempo real dependendo do número de módulos de E/S)
  Corrente de alimentação do módulo elétrico	24 V: máximo 1,0 A 5 V: máximo 1,5 A
  Canais Ethernet	2
  Interface Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, feminino (8-pole)
  Protocolo de rede de controlo	MMS (Manufacturing Message Service) e IAC (Comunicação entre aplicações)
  Base recomendada da rede de controlo	100 Mbit/s Ethernet comutado
  Estabilidade do relógio em tempo real	100 ppm (aproximadamente 1 hora/ano)
  Interface RS-232C	2 (um geral, 1 para ferramenta de serviço)
  Interface RS-232C (COM3) (exceto vermelho)	RS-232C, 75-19 200 baud, RJ-45 feminino (8-pólo), não opto isolado, suporte completo RTS-CTS
  Interface RS-232C (COM4) (exceto vermelho)	RS-232C, 9 600 baud, RJ-45 feminino (8-pólo), opto isolado, sem suporte RTS-CTS



  Ambiente e certificação

  Temperatura, funcionamento	+5 a +55 °C (+41 a +131 °F)
  Temperatura e armazenagem	-40 a +70 °C (-40 a +158 °F)
  Alterações de temperatura	3 °C/minuto, de acordo com a norma IEC/EN 61131-2
  Grau de poluição	Grau 2 de acordo com a norma IEC/EN 61131-2
  Proteção contra corrosão	G3 conforme com a norma ISA 71.04
  Umidade relativa	5 a 95%, não condensante
  Ruído emitido	< 55 dB (A)
  Vibração	10 < f < 50 Hz: amplitude de 0,0375 mm, 50 < f < 150 Hz: aceleração de 0,5 g, 5 < f < 500 Hz: aceleração de 0,2 g
  Voltagem de isolamento nominal	500 V a.c.
  Tensão de ensaio dielétrica	50 V
  Classe de protecção	IP20 de acordo com a EN 60529, IEC 529
  Altitude	2000 m de acordo com a IEC/EN 61131-2
  Emissão e Imunidade	EN 61000-6-4, EN 61000-6-2
  Condições ambientais	Indústria
  Marca CE	- Sim, sim.
  Segurança elétrica	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
  Localização perigosa	UL 60079-15, cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
  Certificado ISA Secure	- Sim, sim.
  Certificados marítimos	DNV-GL (atualmente PM866: ABS, BV, DNV-GL, LR)
  Autorização do TUV	- Não, não.
  Conformidade com a RoHS	EN 50581:2012
  Conformidade com os RAEE	Diretiva 2012/19/UE





  Dimensões

  Largura	119 mm (4,7 polegadas)
  Altura	186 mm (7,3 in.)
  Profundidade	135 mm (5.3 polegadas)
  Peso (incluindo a base)	K01 1200 g (2.6 lbs) / K02 2700 g (5.95 lbs)
