1746-OB32 Allen-Bradley Sourcing DC Output Modules Module Controlador

Descrição do 1746-OB32

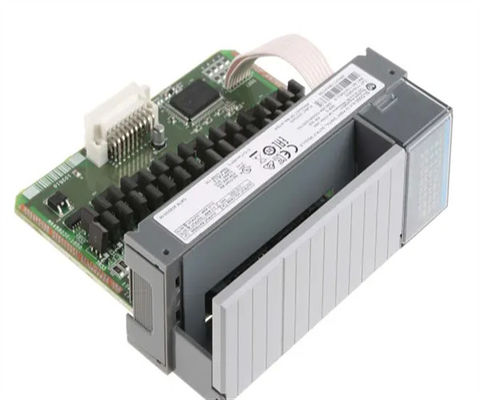

O Allen-Bradley 1746-OB32 é um módulo de saída de corrente contínua digital SLC 500. Este módulo de saída tem trinta e dois (32) canais de saída de 24VDC..Pode ser instalado num hardware de estilo fixo ou modular SLC 500.

O 1746-OB32 é um módulo de saída digital de 32 canais da Allen-Bradley.A tensão de saída que fornece é de 24V DCO módulo 1746-OB32 tem 32 saídas com 16 pontos por comum e tem uma tensão operacional de origem que varia entre 5 e 50V DC. O módulo 1746-OB32 desenha 0.19A de corrente de plano de fundo a 5V DC e fornece um isolamento do circuito de saída testado a 1500V AC por 1 minutoTem um tempo de atraso máximo de sinal de 0,1 ms no modo ON e 1 ms no modo OFF e o vazamento máximo de corrente do circuito no estado OFF é de 1 mA. O 1746-OB32 tem 0,25A a 0-60 Deg.Corrente nominal Celsius em cada ponto de saída e carga de corrente mínima de 1 mA para cada canal de saídaO módulo tem uma corrente nominal média de 8A e uma corrente de 2A por comum. A perda máxima de voltagem no circuito no estado ON é de 1,2V a 0,5A e tem uma onda de 1.0A durante 1 ms, repetível a cada 2 s em cada ponto de saída, uma dissipação de energia de 0,172W por ponto e uma dissipação de calor total do módulo de 6,45W. A temperatura de funcionamento dos 1746-OB32 ̊ varia entre 0 e 60 graus Celsius (32 e 140 graus Celsius).Fahrenheit) a 5-95% de umidade não condensante e pode suportar um choque de funcionamento e vibração de 30G e 2.5G, respetivamente, a 10-200Hz. Possui uma certificação C-UL e UL Listed Industrial Control Equipment para Classe I, Divisão 2, Grupos A, B, C, D Locais Perigosos,e é classificado na norma NEMA ICS 2-230 Imunidade ao ruído.

O 1746-OB32 é um módulo de entrada discreta de trinta e dois (32) canais que é fabricado pela Allen-Bradley para a plataforma de controle SLC 500.

Este módulo destina-se principalmente a energizar ou acionar dispositivos discretos, tais como lâmpadas piloto, buzzers, buzina, sirene e dispositivos de accionamento, tais como solenoides, motores e outros dispositivos.A tensão de saída deste módulo é de 24VDC, que pode ser ligada directamente aos dispositivos mencionados, desde que estejam dentro da gama de tensões de funcionamento de 5-30VDC.Se os dispositivos de saída não forem compatíveis com a saída de CC, especificamente se operarem com uma tensão AC, este módulo ainda pode ser usado implementando a função de interposição.um relé com uma bobina de 24VDC é a carga ligada a este móduloOs contatos normalmente abertos (NO) ou normalmente fechados (NC) são ligados à tensão AC.a interposição também pode ser utilizada como isolamento do módulo externoIsto protege o módulo de danos externos ou comportamento indesejado devido a má ligação à terra e fiação de sistemas antigos devido a reparações e modificações não documentadas.

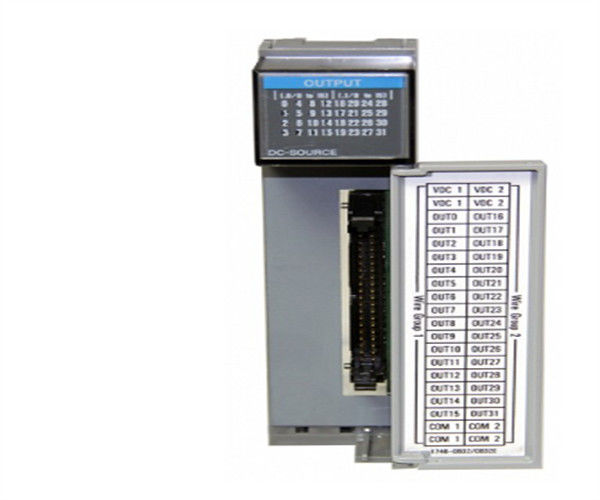

Este módulo é fornecido com um Bloco de Terminal Removível (RTB), rótulo Octal Door, uma luz LED 32 dedicada para cada canal e uma barra de módulo codificada por cores onde o número da peça é exibido.A Allen-Bradley fabricou sistemas de cablagem 1746-N3 ou 1492. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsOutros fios podem também ser utilizados, no entanto, grandes tamanhos de fios ocupam o painel frontal, o que dificultará a realização de solução de problemas, mesmo fechando a porta do módulo.

Tamanho estimado do embarque de 1746-OB32
Dimensões: 5,0" x 2,0" x 6,0"
(12,7 cm x 5,1 cm x 15,2 cm)
Peso: 0,3 kg
