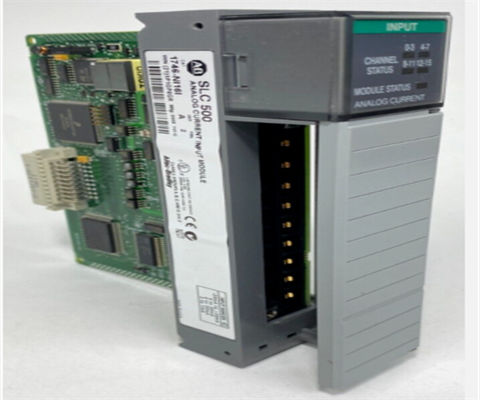

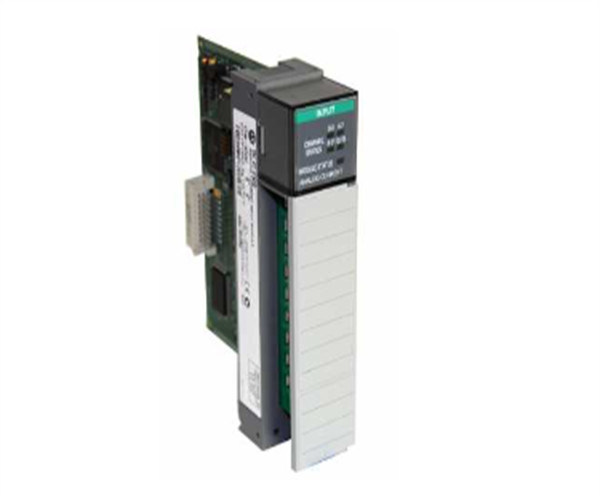

1746-NI16I ∙ ∙ Allen Bradley Modulo de Entrada Análogo

Descrição do 1746-NI16I

O Allen-Bradley 1746-NI16I é um módulo analógico de entrada/saída (de alta densidade).O 1746-NI16I tira uma corrente de 125mA e 75mA a 5 e 24 V DC, respectivamente, do plano de fundoPara a conversão A/D, o módulo usa o método Sigma Delta.O 1746-NI16I tem um máximo de 20.5 V gama de tensões de modo comum que também pode ser calculada em +/- 10,25 V a partir do terminal analógico comum (relativo).

O 1746-NI16I tem uma classificação de resistência de entrada de 249 ohms, uma entrada de tensão (max.sem danos) com tensão nominal de +/-8V entre o terminal de entrada e o terminal analógico e com uma corrente nominal máxima de entrada de +/-30mA entre o terminal de entrada e o terminal analógicoO módulo de entrada analógico 1746-NI16I detecta um circuito aberto em menos de 5 segundos e tem uma resolução de 640nA e 0,3% para entrada e exibição, respectivamente.O 1746-NI16I tem uma deriva de deslocamento de 360nA / grau Celsius (entrada com temperatura), uma deriva de ganho de 20 ppm por grau Celsius (mais temperatura) e uma classificação de erro do módulo (temperatura total) de 0,08 por cento e 0,15 por cento (escala completa) a 25 e 60 graus Celsius, respectivamente.

O 1746-NI16I possui frequências de filtro de entrada que variam entre 6 e 250 Hz, dependendo do tempo de atualização do módulo, que varia de 630 ms a 18 ms, respectivamente.O módulo tem 5 tipos de dados selecionáveis; unidades de engenharia, contagens proporcionais (-32768 a +32767 e classe 3 definida pelo utilizador), dimensionadas para PID e o formato de dados 1746-NI4.o 1746-NI16I utiliza o 1492-ACAB que tem um RTB pré-cableado numa extremidade e é 5, 2.5O 1746-NI16I tem uma dissipação térmica mínima e máxima de 2,43 watts.

Cerca de 1746-NI16I

O Allen-Bradley 1746-NI16I High-Resolution Analog Input Module é um módulo de entrada analógico de alta densidade de 16 pontos da série Allen-Bradley SLC 500 PLC.Este módulo de slot único é projetado para receber e armazenar dados analógicos convertidos digitalmente de dispositivos de entrada na sua tabela de imagem para recuperação por qualquer CPU SLC 500 fixo ou modularCada um dos circuitos de entrada de alta impedância do módulo de entrada analógica de alta resolução 1746-NI16I é projetado para interfaçar +/-10 volts DC, 1 a 5 volts DC, 0 a 50 volts DC, 0 a 10 volts DC,0 a 20 miliampéries, sinais de entrada de 4 a 20 miliamperes, +/-20 miliamperes ou 0 a 1 miliamperes.O módulo de entrada analógico de alta resolução 1746-NI16I fornece conversão digital para todos os sinais de entrada analógicos usando um conversor Sigma-Delta, e transmite esses dados para os processadores SLC 500 como unidades de engenharia, dimensionadas para PID, contagens proporcionais ou no formato de dados 1746-NI4.

O módulo de entrada analógica de alta resolução 1746-NI16I ocupa uma única ranhura em qualquer um dos chassis de expansão fixos SLC 500 ou modulares SLC 500 (exceto a ranhura 0).Ele vem com um bloco terminal removível integral (RTB), que fornece cablagem de ponta única para todos os 16 canais de entrada de corrente/voltagem do módulo.que é fornecido pela fonte de alimentação CC de +5 V/+24 VO módulo de entrada analógico de alta resolução 1746-NI16I requer +5 volts de energia de plano de fundo DC para operação e absorve 125 miliampéries de corrente máxima de plano de fundo a 5 volts DC.Os módulos de base têm características como a filtragem de entrada, níveis de sinal de entrada e formatos de dados podem ser configurados através do programa do utilizador.e vem com 5 LEDs (1 para cada grupo de entrada e 1 para o módulo) que mostram o módulo e estados de entrada.
