Descrição do 1746-A13

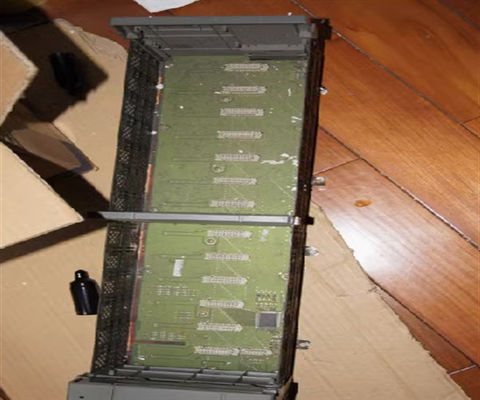

O Allen-Bradley 1746-A13 é um chassi de treze (13) slots da plataforma SLC500 Programmable Logic Controller (PLC).Este chassi fornece conexões de plano de fundo e habitação para a Unidade Central de Processamento (CPU), I/O, Comunicação e módulos especiais, bem como a alimentação do sistema.
O 1746-A13 é fornecido com oito (8) guias de montagem, usadas para montagem direta do painel do chassi ao subpanel do gabinete.parafusos adequados são parafusos Phillips M4 ou M5 (#10 ou #12). O espaço livre de montagem recomendado é mínimo de 15,3 cm (6,0 polegadas) para o espaço livre superior e mínimo de > 10,2 cm (4,0 polegadas) de espaço livre lateral.Espaçamento mínimo é 7.7 a 10.2 cm (3.0 a 4.0 polegadas).
As dimensões físicas do 1746-A13 são 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) e pesa 1,9 kg (4,2 libras).O circuito eletrônico que hospeda as conexões do plano de fundo é capaz de fornecer corrente de plano de fundo máxima de 10A @ 5.1 VDC e 2,88 A @ 24VDC. Este chassi é concebido para funcionar num ambiente com um intervalo de temperatura de 0°C a +60°C (+32°F a +140°F).O chassi de reserva 1746-A13 pode ser conservado numa área de armazenagem adequada com uma temperatura de -40°C a +85°C (-40°F a +185°F) e uma umidade relativa de 5-95%, sem condensação.
O 1746-A13 é um equipamento de controle industrial listado pela UL, certificado para os EUA e Canadá, dispositivo compatível com o CE e compatível com a Lei de Radiocomunicações da Austrália.É adequado para instalação num ambiente identificado como classe I, Divisão 2, Grupos A, B, C, D, ou apenas em locais não perigosos.
O Allen-Bradley 1746-A13 é um chassi SLC500. Ele tem Treze (13) slots, fornecendo conexões de backplane e habitação para módulos de Controlador de Lógica Programável (PLC) SLC500.Este chassi tem oito (8) guias de montagem e instalado diretamente em um subpanel de gabineteEste chassi tem dimensões físicas de 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) e pesa 1,9 kg (4,2 libras).
Especificações técnicas para 1746-A13
| Fabricante |
Automatização Rockwell |
| Peso |
10,9 kg (4,2 lbs) |
| Instalação |
Montagem do painel |
| Série |
SLC 500 |
| Número da peça/número do catálogo. |
1746-A13 |
| Marca |
Allen-Bradley |
| Tipo de módulo |
Chassis |
| Número de slots |
Treze (13) vagas |
| Corrente de plano de fundo |
5.1V dc @ 10A; 24V dc @ 2,88A |
| Dimensões físicas |
50.2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) |
| Número de lâminas de montagem |
Oito (8) |
| Temperatura de funcionamento |
0°C a +60°C (+32°F a +140°F) |
| Temperatura de armazenamento |
-40°C a +85°C (-40°F a +185°F) |
| Umidade relativa |
5 a 95% (sem condensação) |
| Espaço livre de montagem |
Distância entre os dois lados: > 10,2 cm |
| Tipo de equipamento |
Chassis de entrada/saída |
| Frigoríficos |
13 |
| Dimensões |
6.73 x 19.78 x 5.71 polegadas |
| UPC |
10662468415344 |
O Allen-Bradley 1746-A13 é um chassi SLC500. Ele tem Treze (13) slots, fornecendo conexões de backplane e habitação para módulos de Controlador de Lógica Programável (PLC) SLC500.Este chassi tem oito (8) guias de montagem e instalado diretamente em um subpanel de gabineteEste chassi tem dimensões físicas de 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) e pesa 1,9 kg (4,2 libras).
