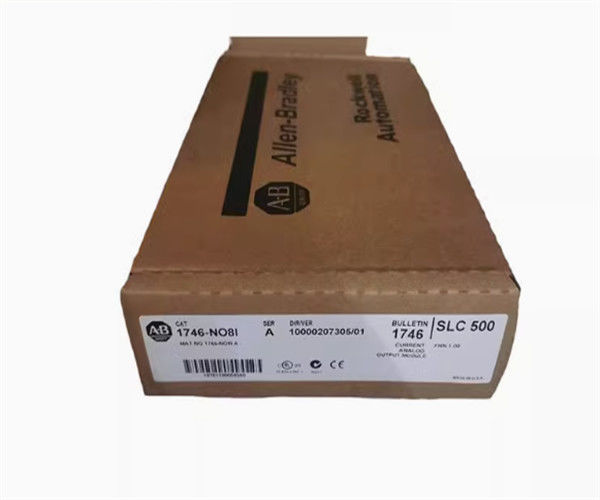

Allen-Bradley 1746-NO8I Modulo de saída analógica Modulo de controlo

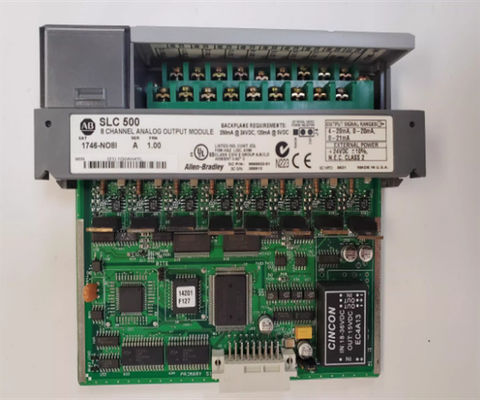

Descrição do 1746-NO8I

O módulo de saída analógica Allen Bradley 1746-NO8I SLC 500 faz parte da série Allen Bradley SLC 500.Esta unidade tem terminais de bloco removíveis e ainda fornece ligação para 8 canais de saída analógicosÉ projetado exclusivamente para ligações aos dispositivos analógicos de tensão e corrente, com oito (8) canais fornecidos para tensão de saída, embora não contenha um canal de entrada.

O 1746-NO8I não contém um interruptor DIP. Um J4 ou um Jumper podem ser necessários para selecionar se o backplane SLC será alimentado por 24 volts de corrente contínua (corrente direta) ou por umOpcional 24 volts de potênciaO chassi SLC 500 é utilizado para fornecer energia a este módulo a partir da fonte de alimentação de 5 volts DC ou da fonte de alimentação de 24 volts DC.esta energia também fornece o módulo de circuito analógico enquanto o circuito SLC é fornecido pelo backplane de alimentação de 5 Volt DC.

O módulo de saída 1746-NO8I consome uma corrente de plano de fundo máxima de 120 mA a 5 Volts DC, enquanto a 24 Volts, a corrente contínua deste módulo consome 250 mA.Desligue todo o sistema de energia.

Cada terminal deste módulo requer um fio não superior a 24 AWG e não inferior a 14.e a sua escala proporcional pode atingir (de 0) até 32,767.

Com uma resposta de passo de um (1) milissegundo, um tempo de atualização de 540 microssegundos e uma resolução de 16 bits de entrada e 14 bits de saída, este módulo tem uma impedância de saída de pelo menos 1 M Ohm.

Para proteger as funções do módulo, não opere esta unidade numa zona de temperatura inferior ou superior a -13 a 140 graus Fahrenheit.Esta unidade deve permanecer em uma zona de temperatura de aproximadamente -40 a 185 graus Fahrenheit.
