Allen-Bradley 1746-IV16 SLC 16 ponto módulo de saída digital

Descrição do 1746-IV16

O Allen-Bradley SLC 500 Model 1746 Input Module recebe e armazena dados analógicos convertidos digitalmente em sua tabela de imagem para recuperação por todos os processadores SLC 500 fixos e modulares.O módulo suporta ligações a partir de qualquer combinação de até oito sensores analógicos de tensão ou corrente.
Os controladores programáveis SLC 500 oferecem um excelente valor com extensas capacidades para atender a uma ampla gama de aplicações, incluindo manuseio de materiais, controle HVAC, operações de montagem de alta velocidade,Controle de processos pequenos, controle de movimento simples e SCADA.



Especificações técnicas
Tensão de funcionamento: 85...132V AC
Atraso no sinal, Max. : on = 35 ms, off = 45 ms
Corrente fora de estado, máximo: 2 mA
Número de entradas: 16
Carga de corrente do plano traseiro @ 5V: 85 mA
Aplicações: Entrada AC de 120 V de uso geral

O Allen-Bradley 1746-IV16 é um módulo de entrada discreto de abastecimento SLC 500. Este módulo tem dezesseis (16) canais que aceita uma tensão de entrada nominal de 24VDC com faixa de tensão operacional de 10-30VDC.Ele tem um (1) grupo de 16 canais com retorno plano corrente de 0.085 A. Tem uma tensão máxima fora de estado de 5 VDC com corrente nominal de entrada de 8 mA a 24 VDC.

O Allen-Bradley 1746-IV16 é um módulo de entrada discreto SLC 500. Este módulo possui dezesseis (16) canais de entrada de abastecimento, idealmente utilizados para interfaçar dispositivos de sinalização elétrica, como interruptores,contatos auxiliares, sensores e outros dispositivos que fornecem estados binários de sinal ON/ OFF.

O 1746-IV16 suporta a configuração de fiação da fonte. Comumente, os dispositivos de entrada carregam a tensão do sinal e enviam essa tensão para o módulo de entrada através da configuração de fiação do sumidouro.Alguns dispositivos de sinalização elétrica não transportam uma tensão de sinal de entradaIsto é quando o 1746-IV16 pode ser usado em que, o próprio módulo fornece a tensão do sinal para o loop, em seguida, retorna este canais de entrada do módulo quando o sinal do dispositivo altera o estado.

Cada canal do 1746-IV16 é projetado para ser operado a uma tensão nominal de 24VDC, no entanto, aceita uma faixa de tensão de 10-30 VDC.Cada um requer uma corrente de entrada nominal de 8 mA a 24VDCA tensão de entrada máxima no estado de funcionamento é de 5,0 VDC e a corrente de entrada máxima no estado de desligamento é de 1 mA. Cada canal apresenta um tempo de atraso máximo do sinal de 8 ms para as transições ON para OFF e OFF para ON.

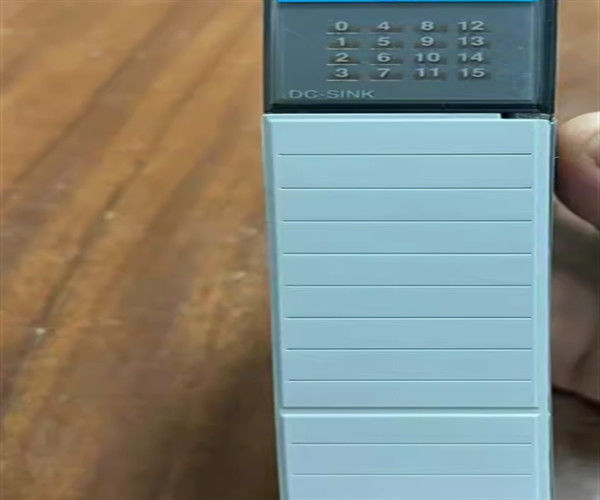

O 1746-IV16 é um módulo de largura de fenda única que se instala diretamente em qualquer fenda disponível do chassi 1746.Ele vem com um 16 LED indicadores de estado, cada um designado para monitorizar o estado dos canais de entrada.Ele também vem pré-instalado com um bloco de terminal removível que permite fiação modular e substituição do módulo simplificada em caso de mau funcionamento do módulo.

O 1746-IV16 tem uma corrente máxima fora de estado e tensão de 1 mA e 5 Volts DC. Ele tem uma corrente nominal de entrada de 8 mA a 24 Volts DC e uma dissipação de potência máxima de 3,6 Watts.Ele encontra aplicações em entradas de CC de uso geral em um sistema SLC 500O módulo 1746-IV16 é responsável por receber e armazenar dados analógicos convertidos digitalmente na sua tabela de imagem de dados para ser recuperado por todos os processadores SLC 500 modulares e fixos.Suporta ligações de até 8 sensores ou atuadores para várias aplicaçõesO módulo 1746-IV16 vem com blocos terminais removíveis, eliminando a necessidade de desconectar qualquer um dos fios e tornando a substituição do módulo fácil.Inclui também circuitos de filtros e acoplamento óptico para redução do ruído do sinalOs valores de entrada do módulo 1746-IV16 podem ser facilmente acessados por processadores SLC 500 que usam programação Ladder Logic.O sistema SLC 500 utiliza uma plataforma de hardware baseada no compartilhamento que inclui várias combinações de E/S digital e analógica, poupando assim custos e espaço.O 1746-IV16 destina-se a ser utilizado num ambiente com um intervalo de temperatura de 0 a 60 graus Celsius e um intervalo de umidade relativa não condensante de 5 a 95%.
