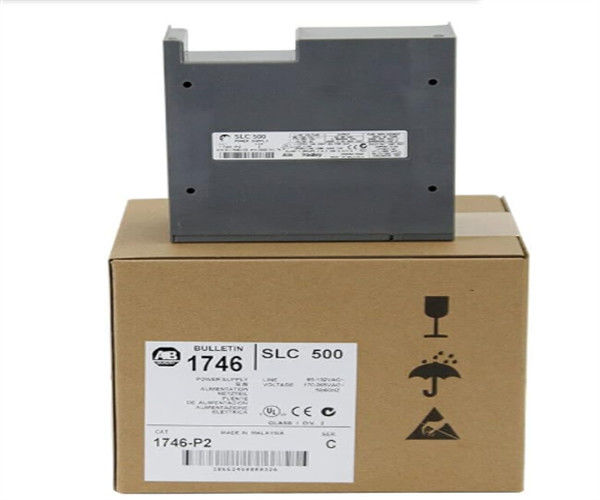

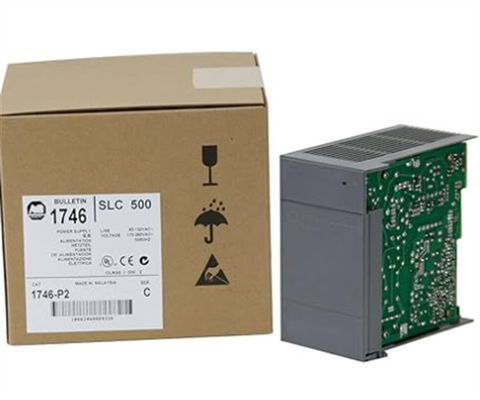

1746-P2 Módulo de alimentação - Fonte de tensão fiável para sistemas PLC

Descrição do 1746-P2

O Allen-Bradley 1746-P2 é uma fonte de alimentação da série SLC 500 com uma tensão de entrada de 120/220V AC.O 1746-P2 foi concebido para ser inserido num chassi modular SLC 1746, que tem diferentes tamanhos de 4, 7, 10 ou 13 slots para satisfazer as necessidades da sua aplicação e as necessidades do componente de hardware modular.O 1746-P2 pode permitir que 3 chassis sejam interconectados para uma interligação máxima de 30 slots modularesA fonte de alimentação deve ser instalada na ranhura mais à esquerda do conjunto do chassi.

A tensão da linha para o 1746-P2 varia de 85-132V AC ou 170-265V AC a 47-63 Hz. A capacidade de corrente interna para a fonte de alimentação a 5V mede 5A e a capacidade de corrente a 24V mede 0,96 A.A capacidade de corrente do utilizador para o 1746-P2 é 0.2 A a 24 V CC. Além disso, a corrente de entrada máxima para a fonte de alimentação é de 20 A. O limite de potência de entrada para o 1746-P2 é de 42 W, com uma corrente limitada até 20 V.Potência de entrada distinta para a fonte de alimentação é de 110 VAO 1746-P2 tem uma saída de corrente de usuário de 0,2 A a 24 V DC. A saída de tensão do 1746-P2 não é constante e varia de 18-30 V DC.

As temperaturas operacionais para o 1746-P2 variam de 0 a 60 graus Celsius.A capacidade atual da fonte de alimentação é reduzida em 5% em temperaturas superiores a 55 graus Celsius (131 graus Fahrenheit).

Cerca de 1746-P2

O módulo Allen-Bradley 1746-P2 é um módulo de alimentação para os sistemas SLC 500.O módulo de alimentação 1746-P2 pode ser instalado com parafusos terminais com um binário máximo de 1 N-m ou 8Os terminais deste módulo de alimentação são isolados mas não fundidos e fornecem 200 miliamperios e 24 volts de corrente contínua.A tensão nominal da linha no módulo de alimentação 1746-P2 é de 85 a 132 volts AC e 170 a 265 volts AC a uma frequência de 47 a 63 HertzA sua classificação típica de requisitos de energia da linha é de 180 Volts-Ampères. Esta fonte de alimentação pode ser protegida por um fusível 1746-F2 ou um fusível equivalente.

O módulo de alimentação Allen-Bradley 1746-P2 SLC 500 pode operar numa faixa de temperatura de 0 a 60 graus Celsius ou 32 a 140 graus Fahrenheit,Mas a sua capacidade atual diminuirá 5% a uma temperatura acima de 55 graus Celsius ou 131 graus FahrenheitO seu intervalo de tensão de alimentação é de 18 a 32 volts DC a uma tensão nominal de 24 volts DC, a sua capacidade nominal de corrente de alimentação é de 200 miliamps,e a sua classificação máxima de protecção contra sobrecorrência fornecida pelo utilizador é de 15 AmpèresO tempo de espera da CPU para o módulo de alimentação 1746-P2 é de 20 milissegundos com carga total e é de 3000 milissegundos sem carga.e normas C-UL e por vários dos regulamentos e normas CE.

Especificações técnicas para o 1746-P2
