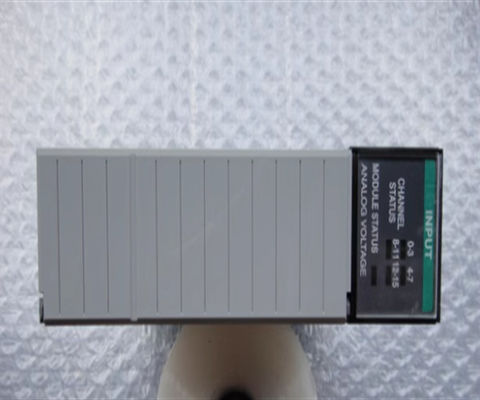

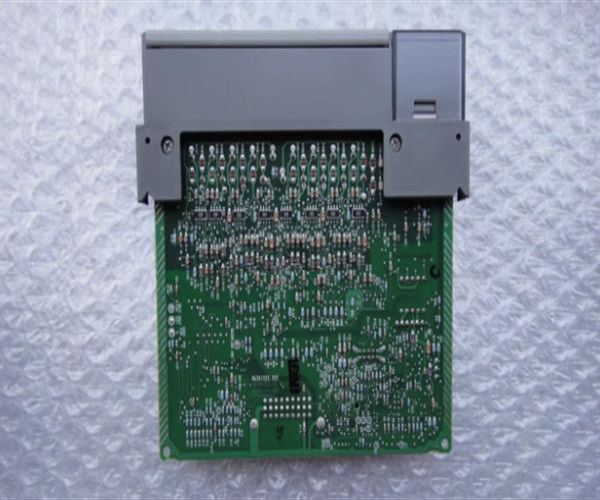

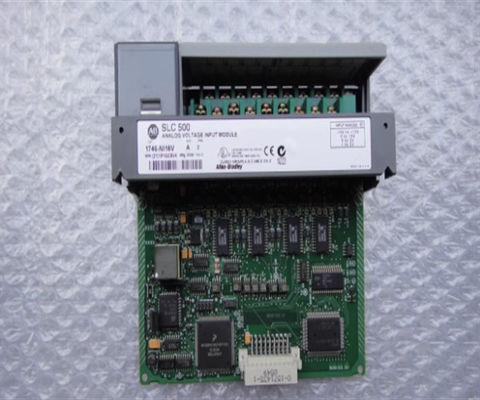

Allen-Bradley 1746-NI16V Módulo de entrada analógica Módulo de controlador lógico

Descrição do 1746-NI16V

O 1746-NI16V é um módulo de entrada analógico da série SLC 500 da Allen-Bradley.0 a 10 V dc.

O 1746-NI16I é um componente que ocupa qualquer espaço disponível de um chassi SLC 500. Este módulo pode ser instalado no chassi local ou no chassi de expansão,a qualquer espaço disponível, excepto o espaço 0 do chassi principal, tal como reservado para o controladorEste módulo ocupa apenas uma única ranhura do chassi. O chassi principal é o chassi para onde o controlador é instalado.

Este módulo tem um terminal substituível com número de peça 1746-RT25G. Cabos pré-cabelos também podem ser utilizados com este módulo.Estes cabos pré-cabelos são fabricados pela Allen-Bradley com vários comprimentosEstes cabos pré-cabeçados podem ser associados a blocos terminais Allen-Bradley, tais como 1492-AIFM8-3 e 1492-AIFM16-F-3.Os erros causados pela fiação manual podem ser eliminados como o sistema de terminação pré-cableado apresentar códigos de cores adequados de fios e fácil de gerenciar montagem de blocos terminais.

Este módulo está inscrito na lista UL, aprovado C-UL e conforme com as directivas CE aplicáveis.

O Allen Bradley 1746-NI16V é um módulo de entrada analógico da série SLC 500.e recebe energia da fonte de alimentação SLC 500 através de um backplaneA sua temperatura de funcionamento é de -25 a 60 graus Celsius (-13 a 140 graus Fahrenheit),enquanto a sua temperatura não operacional está entre -40 a 85 graus Celsius (-40 a 185 graus Fahrenheit). A umidade relativa deste módulo varia de 5% a 95% sem condensação. Este módulo pertence a uma categoria de tensão de 10 a +10 Volts DC. A corrente do plano de fundo a 5 Volts é de 125 mA;a 24 voltsO consumo de energia deste módulo é de 2,425 Watts max (0,625 Watts a 5 Volts DC e 1,8 Watts a 24 Volts DC).Remover ou inserir um módulo enquanto uma fonte de energia está ligada pode causar um arco elétricoO Allen Bradley 1746-NI16V tem 16 canais de entrada e uma resolução de 16 bits.O intervalo de tensão de modo comum deste módulo é +/-10.25 volts em relação ao terminal analógico comum. Sua impedância de entrada é de 20 Ω e seu conector AIFM é de 25-pin D-shell. Este módulo tem comprimentos de cabo padrão de 0.51, 2.5Tem uma deriva de ganho de 15 ppm / grau Celsius, e a deriva de deslocamento de entrada deste módulo é de 90 mV / grau Celsius.

Cerca de 1746-NI16V

O 1746-NI16V pertence à série Allen-Bradley SLC 500 Analog Input Module.O Allen-Bradley 1746-NI16V SLC 500 Analog Input Module comunica com um processador SLC 500 através de uma interface paralela voltada para trásEste módulo recebe a sua energia elétrica da fonte de alimentação SLC 500 central do sistema através de um plano de fundo.A faixa de temperatura de funcionamento aceitável do Allen-Bradley 1746-NI16V SLC 500 módulo de entrada analógica vai de -25 graus a 60 graus Celsius ou -13 graus a 140 graus FahrenheitNo entanto, a faixa de temperatura não operacional vai de -40 graus a 85 graus Celsius ou -40 graus a 185 graus Fahrenheit.

A relação do módulo de entrada analógica Allen-Bradley 1746-NI16V SLC 500 varia de um mínimo de 5% de umidade relativa a um máximo de 95% (não condensante).A corrente do plano de fundo a 5 volts é 125 miliamperesO consumo de energia deste módulo é de um máximo de 2.425 Watts. Este será de 0.625 Watts a 5 Volts de corrente contínua e 1.A remoção ou inserção de um módulo enquanto qualquer fonte de energia está ligada pode levar a arcos elétricos perigosos.Por favor, lembre-se de desconectar todas as fontes de energia antes de remover ou inserir este móduloO módulo de entrada analógica Allen-Bradley 1746-NI16V SLC 500 possui um total de 16 canais de entrada separados e uma resolução total de 16 bits.25 volts em comparação com o terminal analógico comum.
