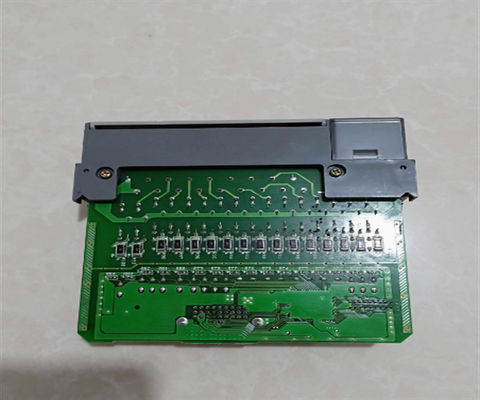

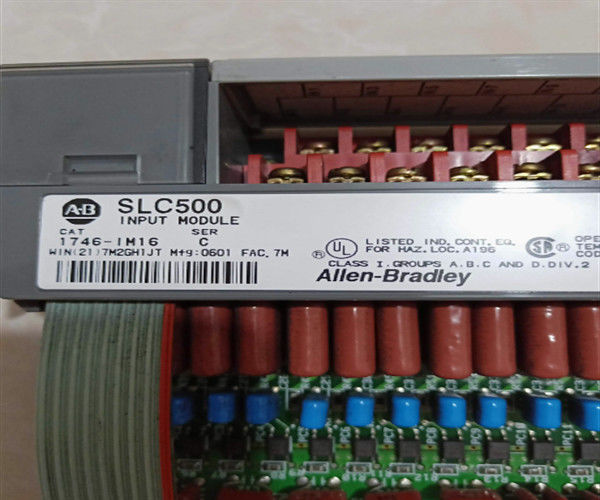

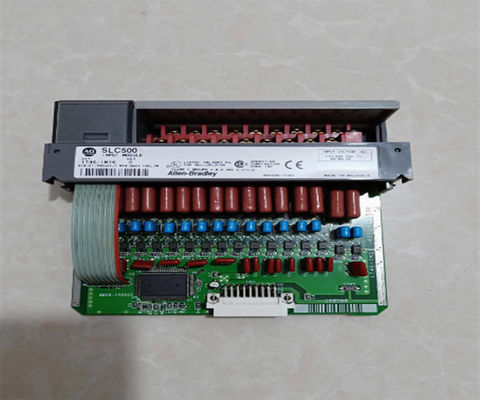

Allen-Bradley 1746-IM16 16 ch-DC Módulo de entrada para controlador programável

Descrição do 1746-IM16

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)Tem 16 pontos por comum e uma tensão de entrada de 170-265V AC a 47-63Hz.085A a 5 V CC e um atraso do sinal elétrico de 35 ms para o estado ON e 45 ms para o estado OFF em torno dos seus pontos de entradaO 1746-IM16 tem uma corrente de entrada (nom) de 12mA em torno de cada ponto de entrada e tem uma corrente de surto máxima de 1.6ATem uma dissipação de potência máxima de 0,35 W em cada ponto e o calor total dissipado pelo módulo é de 6 W.Ele fornece isolamento de tensão entre os terminais de entrada e a lógica de controle testada a 1500V e é padrão NEMA ICS 2-230 classificado para imunidade ao ruído. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)O 1746-IM16 tem uma resistência ao choque operacional de 30G e pode suportar uma vibração operacional de 2,5G a 57-200Hz.

O Allen-Bradley 1746-IM16 é um módulo de entrada SLC 500 AC. Este módulo é especificamente um módulo de entrada discreto, com dezesseis (16) canais de entrada em um único grupo.Cada canal deste módulo de entrada funciona num intervalo de tensão de entrada de 170-265 volts AC, 47-63 Hertz com um sinal de entrada nominal de 200 / 240 Volts AC.

Este módulo cabe em qualquer chassi SLC 500. Pode ser instalado no rack local, onde o processador SLC 500 está instalado;ou como módulo componente de sistemas de E/S distribuídos em sistemas de controlo maioresTem um consumo de corrente de backplane de 0,085 Ampere @ 5 Volts DC.Cada canal apresenta um atraso de sinal de 35 milissegundos para a mudança de estado OFF para ON e 45 milissegundos para a transição ON para OFFTem uma tensão máxima fora de estado de 50 Volts AC e uma corrente máxima fora de estado de 2 miliamperes.com um diâmetro máximo de 20 mm,.6 Amperios com duração máxima de 5 milissegundos.

Este módulo é idealmente usado para interfaçar dispositivos de sinalização que fornecem 200/240 Volts AC em direção aos canais de entrada do módulo.Deve ser instalado um relé interposto externo com a tensão AC fornecida aos contatos do relé interposto.Não há limite específico para o número de instâncias de instalação permitidas para este módulo.Isso depende principalmente do número de E/S que o processador host é capaz de acomodar e do tamanho da memória incorporada.

O 1746-IM16 é um módulo de entrada AC Allen-Bradley que faz parte da série SLC-500.e a sua potência total é de 6 wattsO 1746-IM16 opera com uma tensão de 200-240V AC para a entrada de sinal e sua tensão operacional é de 170-265V AC em 47-63Hz.O 1746-IM16 tem 16 pontos de entrada com 16 pontos por comumA sua corrente de plano de fundo é de 0,085A a 5V DC ou 0A a 24V DC. Para atrasos de sinal, o 1746-IM16 tem um máximo de 35ms e 45ms ON e OFF atrasos, respectivamente.

A tensão máxima fora de estado do 1746-IM16 ′ é de 50V AC, sua corrente máxima fora de estado é de 2mA e sua corrente nominal de entrada é de 12mA a 240V. A corrente máxima de entrada do 1746-IM16 ′ é de 1.6A e o seu tempo máximo de corrente de entrada é 0Apesar de afetar o funcionamento do módulo de entrada 1746-IM16, um resistor de limitação de corrente pode ser usado para minimizar a corrente de entrada.deve ser compatível com o circuito de entrada SLC-500.

Os módulos de entrada de CA 1746-IM16 têm uma faixa de temperatura de funcionamento de 0 a 60 °C, numa faixa de temperatura de armazenamento de -40 a 85 °C e uma humidade de 5 a 95% num ambiente não condensado para operação e armazenamento.O 1746-IM16 adere aos padrões ICS 2-230 NEMA para imunidade ao ruído.O 1746-IM16 tem uma classificação de choque operacional de 30G.
