Descrição do1746-A13

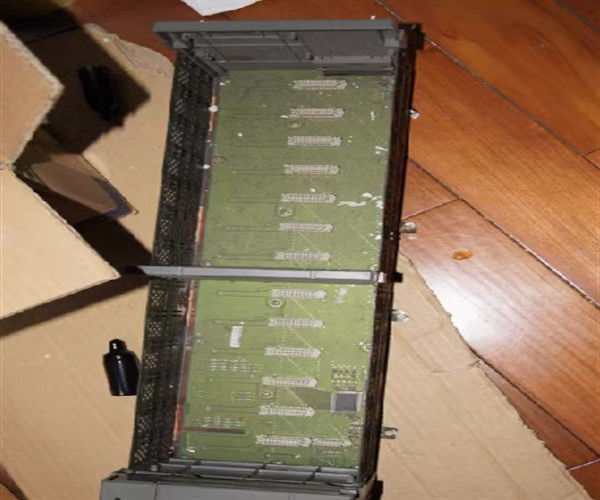

O Allen-Bradley 1746-A13 é um chassi de treze (13) slots da plataforma SLC500 Programmable Logic Controller (PLC).Este chassi fornece conexões de plano de fundo e habitação para a Unidade Central de Processamento (CPU), I/O, Comunicação e módulos especiais, bem como a alimentação do sistema.
O 1746-A13 é fornecido com oito (8) guias de montagem, usadas para montagem direta do painel do chassi ao subpanel do gabinete.parafusos adequados são parafusos Phillips M4 ou M5 (#10 ou #12). O espaço livre de montagem recomendado é mínimo de 15,3 cm (6,0 polegadas) para o espaço livre superior e mínimo de > 10,2 cm (4,0 polegadas) de espaço livre lateral.Espaçamento mínimo é 7.7 a 10.2 cm (3.0 a 4.0 polegadas).
As dimensões físicas do 1746-A13 são 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) e pesa 1,9 kg (4,2 libras).O circuito eletrônico que hospeda as conexões do plano de fundo é capaz de fornecer corrente de plano de fundo máxima de 10A @ 5.1 VDC e 2,88 A @ 24VDC. Este chassi é concebido para funcionar num ambiente com um intervalo de temperatura de 0°C a +60°C (+32°F a +140°F).O chassi de reserva 1746-A13 pode ser conservado numa área de armazenagem adequada com uma temperatura de -40°C a +85°C (-40°F a +185°F) e uma umidade relativa de 5-95%, sem condensação.
O 1746-A13 é um equipamento de controle industrial listado pela UL, certificado para os EUA e Canadá, dispositivo compatível com o CE e compatível com a Lei de Radiocomunicações da Austrália.É adequado para instalação num ambiente identificado como classe I, Divisão 2, Grupos A, B, C, D, ou apenas em locais não perigosos.
Especificações técnicas para 1746-A13
| Fabricante |
Automatização Rockwell |
| Peso |
10,9 kg (4,2 lbs) |
| Instalação |
Montagem do painel |
| Série |
SLC 500 |
| Número da peça/número do catálogo. |
1746-A13 |
| Marca |
Allen-Bradley |
| Tipo de módulo |
Chassis |
| Número de slots |
Treze (13) vagas |
| Corrente de plano de fundo |
5.1V dc @ 10A; 24V dc @ 2,88A |
| Dimensões físicas |
50.2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) |
| Número de lâminas de montagem |
Oito (8) |
| Temperatura de funcionamento |
0°C a +60°C (+32°F a +140°F) |
| Temperatura de armazenamento |
-40°C a +85°C (-40°F a +185°F) |
| Umidade relativa |
5 a 95% (sem condensação) |
| Espaço livre de montagem |
Distância entre os dois lados: > 10,2 cm |
| Tipo de equipamento |
Chassis de entrada/saída |
| Frigoríficos |
13 |
| Dimensões |
6.73 x 19.78 x 5.71 polegadas |
| UPC |
10662468415344 |
O Allen-Bradley 1746-A13 é um chassi SLC500. Ele tem Treze (13) slots, fornecendo conexões de backplane e habitação para módulos de Controlador de Lógica Programável (PLC) SLC500.Este chassi tem oito (8) guias de montagem e instalado diretamente em um subpanel de gabineteEste chassi tem dimensões físicas de 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 polegadas) e pesa 1,9 kg (4,2 libras).
Tamanho estimado do embarque de1746-A13
Dimensões: 6,0" x 6,0" x 20,0"
(15,2 cm x 15,2 cm x 50,8 cm)
Peso: 1,4 kg
Código pautal: 8537109070
