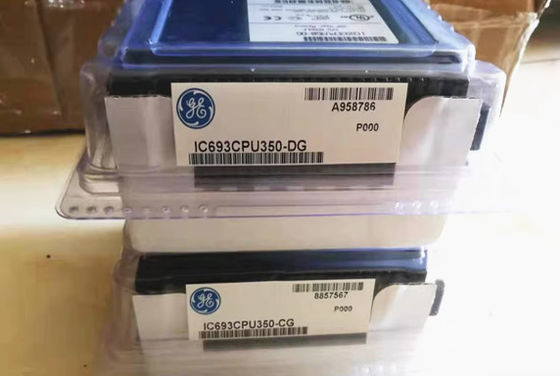

IC693CPU350

Descrição do produto do IC693CPU350

O GE Fanuc IC693CPU350 é um módulo de processador da série 90-30. Este módulo é um módulo de CPU 363 com largura de slot único, velocidade do processador de 25 MHz com taxa de digitalização típica de 0.22 ms por 1K de lógica para contatos booleanosTem uma memória de usuário incorporada de 32KB. Este controlador utiliza a porta de comunicação RS485 incorporada instalada na fonte de alimentação.

O IC693CPU350 é um controlador da série 90-30 da GE Fanuc.com um módulo de largura de fenda única e com capacidade para controlar até oito (8) placas de base, incluindo a placa base local onde está instalada a CPU.

O IC693CPU350 é projetado com uma memória de usuário não configurável de 32K bytes. Até 2048 palavras de entrada discreta, 2048 palavras de saída discreta, 2048 palavras de entrada analógica e 512 palavras de saída analógica.Esta densidade de contagem I/O qualifica este controlador para ser instalado em aplicações médias a grandes.

O IC693CPU350 não possui uma porta de comunicação. Este controlador utiliza a porta de comunicação instalada na fonte de alimentação que tem uma interface de comunicação RS485,permitindo a ligação a uma estação de trabalho de programaçãoEsta porta suporta os protocolos SNP/SNP-X.

O IC693CPU350 pode ser configurado usando uma variedade de opções.VersaPro e CIMPLICITY Machine Edition Logic Desenvolvedor de aplicativos aplicativos de softwareAlém disso, os programadores portáteis legados (HHP) podem ser usados para escrever programas para este controlador.

O IC693CPU350 possui um processador interno que é o 80386EX com taxa de varredura típica de 0,22 milissegundos por 1K de lógica para contatos booleanos e velocidade de processamento de 25 MHz.Este controlador suporta capacidade de sobrecarga, interrompe através da característica de subrotina periódica, compatibilidade PCM / CCM e matemática de ponto flutuante.Os protocolos de comunicação opcionais com a instalação de módulos de comunicação complementares suportados pelo IC693CPU350 são Ethernet, FIP, Profibus, módulos opcionais GBC, GCM, GCM+.

A CPU IC693CPU350 é um módulo de CPU de slot único. Existem 8 placas base por sistema, incluindo a placa base da CPU e 7 placas base de expansão ou remota.A CPU IC693CPU350 requer 670 miliamps de entrada de corrente e 5 volts de tensão contínuaA taxa de varredura típica para o módulo da CPU é de 0,22 milissegundos por 1 KB de lógica. A memória de programa de usuário máxima é de 32 KB.Os pontos de entrada discretos têm capacidades de 2048 palavras e os pontos de saída também têm capacidades de 2048 palavrasA memória global discreta é de 1280 bits. A memória de registo é de 9999 palavras. As entradas analógicas e as saídas analógicas são avaliadas em 2048 palavras e 512 palavras, respectivamente.Os registos do sistema são 28 palavrasA CPU IC693CPU350 suporta mais de 2000 temporizadores e contadores.Há uma porta serial integrada na CPU IC693CPU350 que suporta os protocolos SNP/SNPXA porta serial requer um módulo PCM para suporte principal RTU e um módulo CMM para suporte principal SNP/SNP-X, protocolo RTU slave ou CCM.Tanto a memória flash quanto a RAM estão disponíveis na CPU IC693CPU350A CPU IC693CPU350 também suporta operações matemáticas de ponto flutuante. A faixa de temperatura de trabalho da CPU IC693CPU350 é de 0 a 60 graus Celsius.

O módulo de CPU IC693CPU350 é um produto da GE Fanuc Automation e é fabricado como membro da linha de produtos série 90-30.Ele tem um processador com uma velocidade de 25 Megahertz e ele pode funcionar como uma CPU incorporada ou modular para a série 90-30 PLCsPara os sistemas embutidos, a placa base do PLC tem um módulo de CPU incorporado para ajudar a permitir a economia de custos.Os sistemas PLC modulares vêm com a CPU como um módulo de processador plug-in separadoO módulo de CPU GE Fanuc IC693CPU350 é um módulo de CPU de slot único com 8 placas base para cada sistema e essas placas base incluem a placa base da CPU junto com 7 outras placas base remotas ou de expansão.O módulo da CPU opera com uma corrente de 670 miliampères e uma tensão de entrada de 5 Volts DC. Ele tem uma taxa de varredura típica de 0,22 milissegundos / 1 KB de lógica.

O módulo de CPU IC693CPU350 tem uma capacidade de memória de programa de utilizador de 32 KB no máximo,com pontos de entrada discretos com capacidade de armazenamento de 2048 palavras e pontos de saída discretos com capacidade de armazenamento de 2048 palavrasO módulo de CPU IC693CPU350 tem uma capacidade de memória global discreta de 1280 bits e uma capacidade de memória de registro de 9999 palavras.As saídas analógicas têm 512 palavrasO módulo de CPU GE Fanuc IC693CPU350 tem suporte para mais de 2000 temporizadores e contadores.Tem uma porta serial integrada que suporta os protocolos SNPX/SNP slaveFunciona numa faixa de temperatura de 0 a 60 graus Celsius.
