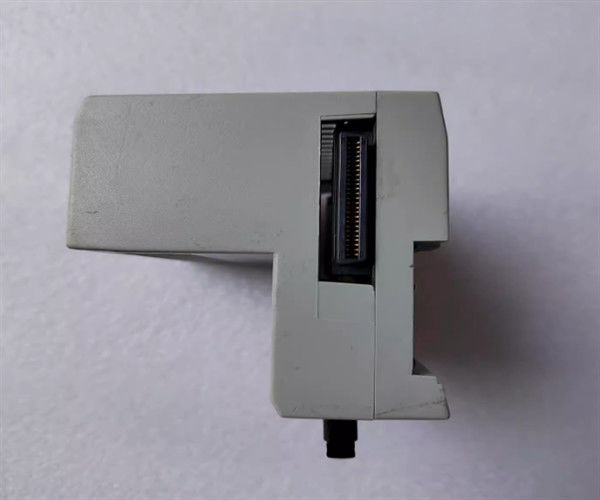

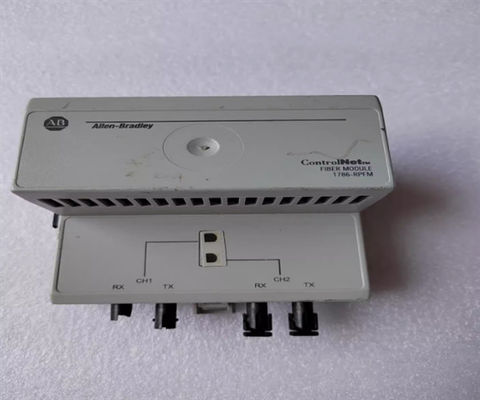

1786-RPFM Allen-Bradley ControlNet Modular Repeater Modulo de Fibra de Distância Média

Descrição do 1786-RPFM

O 1786-RPFM é um acessório Allen-Bradley ControlNet.

Este módulo é utilizado para a conversão do cabo Cox para um meio de fibra óptica com uma distância máxima de 3000 metros ou 9843 pés.A ligação de fibra fornece isolamento entre os nós conectados e fornece uma maior imunidade ao ruído e perturbações elétricasA ligação de fibra deste módulo requer o uso de um cabo de 62,5/125 micrões, OM1 multi-mode Fibra óptica.

O 1786-RPFM é usado com o módulo 1786-RPA ControlNet Repeater Adapter. Até quatro (4) 1786-RPFM podem ser usados com um 1786-RPA.é permitido misturar tipos de repetidores ao montar uma rede ControlNetO consumo máximo de energia total admissível sem danificar o adaptador do repetidor do módulo e os módulos adjacentes é de 1,6 A @ 5 V CC.

O 1786-RPFM é idealmente usado para estender o comprimento total do segmento One (1) ControlNet quando usado com topologia de linha ponto a ponto ou tronco.Ele também pode ser usado ao planejar a construção de topologias Star e Ring, para estabelecer uma rede com várias direcções a partir de um único ponto.Estes módulos de conversor de fibra e de repetidor podem ser utilizados se a aplicação atravessar um local industrial com níveis conhecidos de ruído eléctrico e zonas perigosas elevados.A atenuação máxima para um cabo de fibra não deve ser superior a 13,3 dB. Normalmente, a atenuação do cabo para um comprimento de onda de 1300 nm é inferior a 1,5 dB/km.

O RSnetWorx pode ser usado para configurar as propriedades do ControlNet, bem como para qualificar se o sistema a ser montado está em conformidade com o requisito do ControlNet.

Este dispositivo tem um consumo de corrente de 400 mA, um comprimento de onda operacional de 1300 nm e um nível de atenuação de 13,3 dB.Esta unidade requer menos de 3000 metros por segmento entre os dois repetidores de fibra ControlNetNo entanto, o comprimento máximo da secção depende da qualidade da fibra, do número de conectores e do número de emplaçamentos.Recomenda-se um especialista qualificado para este efeito, uma vez que a sua instalação requer um ensaio de verificação adequado.Além disso, esta unidade Allen Bradley 1786-RPFM deve ser montada num gabinete adequado para maximizar a operação do módulo.Certifique-se de que o interior deste recinto é acessível por uma ferramentaEsta unidade 1786-RPFM ControlNet é usada principalmente para criar uma topologia de estrelas, topologia de anéis, estender o comprimento da rede,e para a conversão de cabo coaxial de cobre em meios de fibraA unidade Allen Bradley 1786-RPFM fornece isolamento excepcional entre os nós e é também menos suscetível ao ambiente barulhento do que outros meios de cobre.Também é usado para alimentar vários módulos de repetidoresAmbos vêm com um indicador de estado que é interpretado pelo utilizador para comunicar as condições defeituosas e verificar se há erros nos dados ou não.

Especificações técnicas do 1786-rpfm

Cerca de 1786-rpfm

O módulo Allen-Bradley 1786-RPFM é um módulo repetidor ControlNet.É um módulo de repetidor de fibra projetado para distâncias médias e é projetado para ser usado quando uma rede de fibra de distância média é necessária entre 2 nós ControlNetA distância máxima suportada pelo 1786-RPFM é de 3000 metros. A atenuação total permitida através da ligação de fibra, incluindo os conectores, splices e cabo de fibra, é de 13,3 dB.Os meios de fibra oferecem 2 benefícios que são isolamento do solo entre nós adjacentes e sensibilidade reduzida ao ruído em comparação com os meios de cobre. Até quatro módulos 1786-RPFM podem ser ligados a um adaptador de repetidor 1786-RPA. Além disso, a potência total consumida por quatro módulos 1786-RPFM ligados a um adaptador de repetidor não deve exceder 1.6 Ampères a 5 Volts DCO adaptador do repetidor e os módulos podem ser danificados se o limite de energia for excedido.

As dimensões do módulo de repetição 1786-RPFM são: 101,2 milímetros de altura, 111 milímetros de largura e 69 milímetros de profundidade.A tensão e a corrente para o módulo de repetição 1786-RPFM são de um máximo de 400 miliamperes a 5 volts DCO nível de dissipação de energia nominal é de 2 Watts e o nível de consumo de energia nominal também é de 2 Watts. A taxa de comunicação suportada pelo módulo de repetidor 1786-RPFM é de 5 Mbps.O repetidor pode ser montado em qualquer orientaçãoO gabinete utilizado para a montagem do módulo do repetidor 1786-RPFM deve ter dimensões mínimas de 304,8 x 196,8 x 101,6 milímetros.Fibras multimodo de 5/125 micronsO repetidor tem uma caixa aberta e vem com o código de temperatura T5 ATEX. A temperatura do ar circundante não deve exceder 140 graus Fahrenheit.
