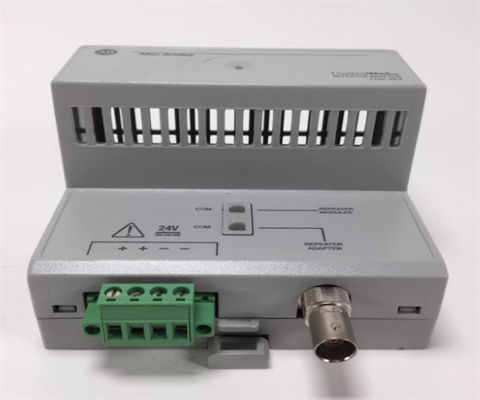

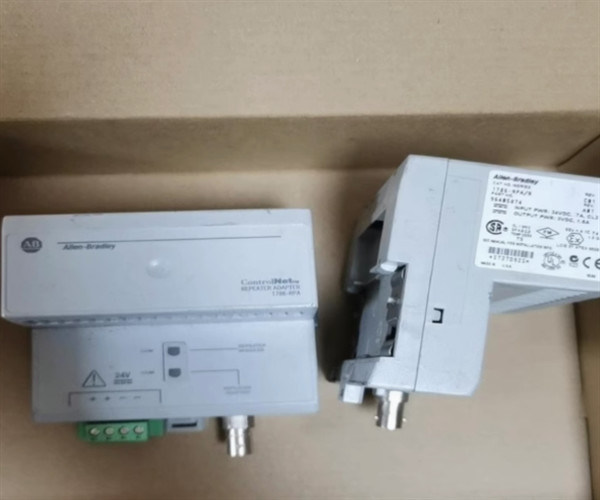

Descrição do 1786-RPA
O Allen-Bradley 1786-RPA é um adaptador de repetidor modular ControlNet.Este módulo é um acessório de rede de comunicação ControlNet que é usado principalmente para estender o comprimento de uma rede ControlNet, bem como montar diferentes topologias, como Star, topologia de anel, linear ou ponto a ponto.Este módulo de repetidor também pode ser usado ao converter fisicamente o meio de cabo do cabo Coaxial do ControlNet para Fibra Óptica e Fibra Óptica para cabo coaxial do ControlNet.
A rede ControlNet é um protocolo de comunicação industrial que é usado para comunicação multi-drop de dispositivos.Sistemas de visualização e gatewaysA rede ControlNet é composta por uma estrada de comunicação principal chamada Trunk, onde os dispositivos ou nós se conectam através de toques ControlNet. A rede ControlNet suporta até 1000 m de distância.Se a rede exceder esta distância máxima, pode utilizar-se o RPA 1786-RPA.
O 1786-RPA é compatível para utilização com o módulo duplo de cobre do repetidor 1786-RPCD, o módulo de fibra de curta distância do repetidor 1786-RPFS, o módulo de fibra de média distância do repetidor 1786-RPFM,Modulo de repetição de anel de fibra 1786-RPFRLOs adaptadores máximos permitidos ligados em série são 20 1786- RPA.
Este módulo de adaptador de repetidor suporta a montagem direta numa placa de montagem ou com o uso de um trilho DIN.A montagem direta de painéis oferece uma maior resistência a vibrações e choques em comparação com a montagem DIN RailEste módulo suporta orientação horizontal ou vertical e é alimentado por uma tensão externa de 18-36VDC.
Este módulo de adaptador de repetidor é equipado com um (1) bloco terminal removível para conexões de energia de entrada, uma (1) resistência de terminação de 75 ohms e duas (2) fechaduras DIN.
O adaptador de repetidor 1786-RPAB requer 24 volts de potência de entrada DC. A 5 VDC, ele pode fornecer um máximo de 1,6 A de corrente de saída de plano de fundo.O adaptador de repetidor Allen-Bradley 1786-RPAB serve funções diferentes, tais como a extensão do comprimento da rede, a realização de conversões de mídia de rede de mídia coaxial ou de cobre para mídia de fibra, bem como o caminho oposto de mídia de fibra para mídia coaxial ou de cobre,fornecimento de energia para os módulos de repetição, e para a criação de um anel, estrela, ou ponto-a-ponto topologia.que indica o estado de falha ligadoTodo o adaptador de repetidor 1786-RPA tem uma medida aproximada de 4 x 4 x 3 polegadas, ou 10 x 10 x 8 centímetros, e pesa cerca de 7 onças ou 0,20 kg.Este adaptador de repetidor da série B também é conhecido como número de modelo 1786-RPA/B.
Especificações técnicas para o 1786-RPA
| Fabricante |
Automatização Rockwell |
| Número da peça/número do catálogo. |
Atividades de investimento |
| Marca |
Allen-Bradley |
| Família de produtos: |
Comunicação ControlNet |
| Tipo de produto: |
Modulo de adaptador do repetidor ControlNet |
| Número do canal coaxial: |
Um (1) |
| Instalação: |
Montagem de painel / trilho DIN |
| Orientação de montagem: |
Vertical / Horizontal |
| Topologias suportadas: |
Estrela, linear, anel, ponto a ponto |
| Fornecimento de energia, nominal: |
24VDC |
| Fornecimento de energia, alcance |
18-36VDC |
| Consumo de energia, máximo: |
16.8 W |
| Dissipação de energia, máximo: |
8.8 W |
| Corrente de saída do plano de fundo, máximo: |
1.6A @ 5V DC, máximo |
| Tamanho do fio: |
0.21...3.3 mm2 (24...12 AWG) fio de cobre sólido ou enrolado que tenha uma temperatura nominal igual ou superior a 105 °C, 1,2 mm (3/64 polegadas) de isolamento máximo para ligações de energia |
| Temperatura de funcionamento: |
EC 60068-2-1 (Anúncio de ensaio, temperatura de funcionamento), IEC 60068-2-2 (Bd de ensaio, calor seco de funcionamento), IEC 60068-2-14 (Nb de ensaio, choque térmico de funcionamento): 0...60 o C (32...140 o F) |
| Temperatura de não funcionamento: |
IEC 60068-2-1 (Teste Ab, frio não operante não embalado), IEC 60068-2-2 (Teste Bc, calor seco não operante não embalado), IEC 60068-2-14 (Teste Na, choque térmico não operante não embalado): ¥40...85 °C ( 40 °C)...185o F) |
| Linha de produtos |
Repetidor ControlNet |
| Tipo de repetidor |
Adaptador de repetidor modular |
| Tipo de fibra |
Coaxes de cobre RG6 |
| Comprimento de onda de operação da fibra |
NA |
| Níveis de atenuação |
NA |
| Potência de entrada |
24 volts DC |
| Distância típica do repetidor |
NA |
| Corrente de saída do plano de fundo |
1.6 A |
| UPC |
10612598171092 |
O Allen-Bradley 1786-RPA é um adaptador de repetidor modular ControlNet. Este módulo é usado para estender o comprimento da rede ControlNet.com uma tensão de 80 V ou mais, mas não superior a 100 V,Este módulo suporta a montagem directa de painéis ou de carris DIN e é compatível para montagem horizontal e vertical.
