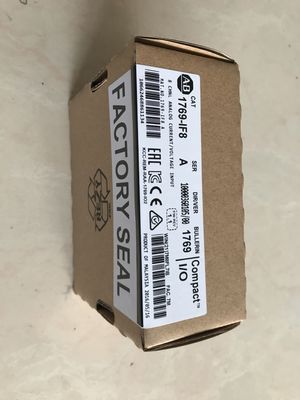

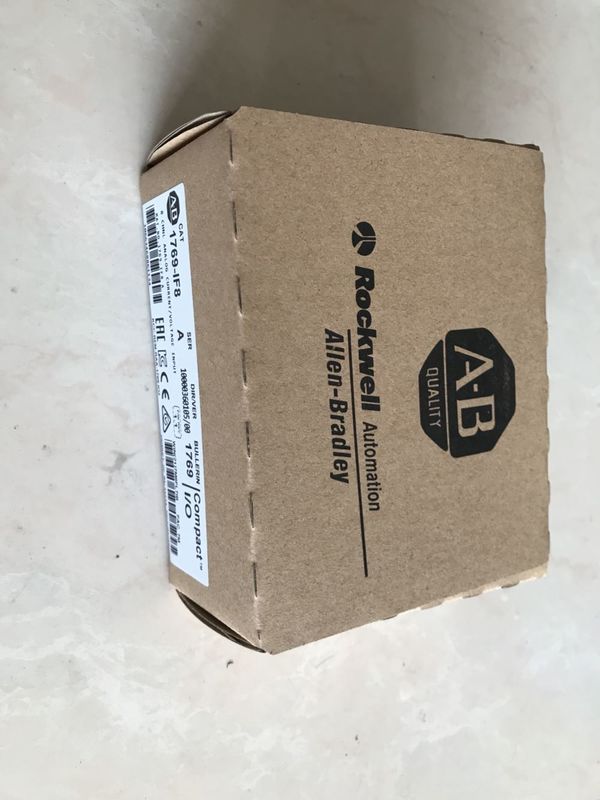

ALLEN-BRADLEY 1769-IF8 CompactLogix 8 Pt módulo de entrada analógica

Descrição do produto: 1769-IF8 A

• 8 canais de entrada analógica: O módulo fornece 8 canais de entrada individuais, cada um capaz de lidar comtensãoouatualsinais.

• Tipos de sinais de entrada:

  • Entradas de tensão: O módulo pode aceitar uma variedade de sinais de tensão, normalmente de0–10 Vou±10V.
  • Entradas atuais: Também pode aceitar4–20mAloops de corrente, que são padrão em muitas aplicações industriais para sensores que transmitem dados de medição como temperatura, pressão ou fluxo.

• Conversão de alta resolução: O módulo ofereceResolução de 16 bits, que permite medições precisas e alta fidelidade na conversão de dados analógicos em sinais digitais.

• Configuração do canal: Cada canal de entrada é configurável individualmente paratensãoouatual, permitindo flexibilidade dependendo das necessidades do sensor ou dispositivo conectado.

• Ampla faixa de entrada: O 1769-IF8 suporta amplas faixas de entrada para sinais de tensão e corrente, permitindo conectar uma variedade de sensores e dispositivos analógicos diretamente ao módulo.

• Alta precisão: O módulo normalmente fornece uma precisão de±0,1%ou melhor, garantindo medições de sinais analógicos confiáveis ​​e precisas para o seu sistema de controle.

• Taxa de amostragem de dados: O módulo amostra sinais analógicos em uma taxa rápida, geralmente em torno1–2 milissegundos por canal, o que o torna adequado para processos dinâmicos e de rápida mudança.

• Saída de sinal digital: Após a conversão dos sinais analógicos, os dados processados ​​ficam disponíveis para oCompactLogixouMicroLogixcontrolador para posterior processamento lógico, controle ou monitoramento.

• Comunicação de backplane: O módulo se comunica diretamente com oCompactLogixouMicroLogixcontrolador através do backplane, tornando a integração com esses sistemas fácil e perfeita.

• Montagem Flexível e Design Compacto: O módulo foi projetado para caber dentro doSérie 1769de sistemas de E/S modulares, que permitem adicionar ou remover módulos de um sistema com base nas necessidades da sua aplicação. Seu tamanho compacto o torna ideal para instalações com espaço limitado.

• Indicadores de diagnóstico e status: O módulo possui LEDs integrados que fornecem informações de status de energia, status do canal e indicações de falha, ajudando na solução de problemas e na manutenção.

• Isolamento: Os canais de entrada analógica sãoisoladodo sistema, protegendo componentes eletrônicos sensíveis contra ruídos elétricos, picos e outros distúrbios que possam comprometer a precisão da medição.

Características: 1769-IF8 A

• 8 canais de entrada analógica:

  • Fornece 8 canais individuais para medição de sinais analógicos, permitindo a conexão de até 8 sensores ou dispositivos simultaneamente.

• Suporta entradas de tensão e corrente:

  • Faixa de entrada de tensão: Aceita sinais como 0-10V ou ±10V, tornando-o compatível com uma variedade de dispositivos analógicos.
  • Faixa de entrada atual: Suporta loops de corrente de 4-20mA, que são comumente usados ​​para sensores industriais como transdutores de pressão, medidores de vazão e sensores de temperatura.

• Resolução de 16 bits:

  • Oferece conversão analógico-digital de 16 bits de alta resolução, fornecendo medições precisas e precisas.

• Configurável por canal:

  • Cada um dos 8 canais pode ser configurado independentemente paratensãoouatualentradas, oferecendo flexibilidade para diferentes tipos de dispositivos analógicos.

• Ampla faixa de entrada:

  • Suporta uma ampla variedade de tipos de sinais analógicos e faixas de entrada para tensão (0–10 V, ±10 V) e corrente (4–20 mA), adequado para a maioria dos sensores industriais.

• Alta precisão:

  • O módulo fornece alta precisão de medição, normalmente dentro±0,1%da faixa em escala real, garantindo uma conversão de dados confiável.

• Amostragem rápida de dados:

  • Taxa de amostragemnormalmente é de 1 a 2 milissegundos por canal, permitindo rápida aquisição de dados para sinais dinâmicos ou que mudam rapidamente.

• Canais Isolados:

  • Os canais de entrada são eletricamente isolados uns dos outros e do sistema, protegendo o módulo e o controlador contra ruídos elétricos, surtos e outros distúrbios.

• Design Compacto:

  • O módulo faz parte doSistema de E/S série 1769, projetado para fácil integração comCompactLogixeMicroLogixcontroladores. Seu tamanho compacto permite instalações com economia de espaço em painéis de controle ou gabinetes.

• Comunicação de backplane:

  • O 1769-IF8 se comunica com oCompactLogixouMicroLogixcontrolador através dopainel traseiro, facilitando a integração e configuração diretas no sistema.

• LEDs de diagnóstico:

  • LEDs de statuspara cada canal e o status geral do módulo para indicar rapidamente a integridade operacional do sistema e ajudar na solução de problemas. Os indicadores mostram energia, comunicação e status de entrada.

• Monitoramento e diagnóstico de status:

  • O módulo oferecefeedback de diagnósticocomo detecção de circuito aberto, falhas acima da faixa, abaixo da faixa e de hardware, facilitando a solução de problemas durante a operação.

• Requisitos de energia:

  • Normalmente opera em24V CC, o que é comum em sistemas de automação industrial. O consumo de corrente do módulo dependerá da quantidade de canais ativos.

• Proteção Ambiental:

  • O módulo foi projetado para uso em ambientes industriais, oferecendo resistência a vibrações, choques e temperaturas extremas que podem ser encontradas em instalações de fábrica ou de campo.

• Fácil configuração via Studio 5000:

  • O módulo é facilmente configurado e programado usandoEstúdio 5000 (ou RSLogix 5000)software, onde você pode definir configurações de canal, escala e condições de alarme.

Parâmetros técnicos: 1769-IF8 A

Aplicações: 1769-IF8 A

• Medição e Controle de Temperatura:
  • Usado para conectar sensores de temperatura (por exemplo, RTDs ou termopares) que emitem sinais analógicos (4-20mA ou 0-10V) para umCompactLogixouMicroLogixsistema para monitorar e controlar temperaturas de processo em indústrias como processamento de alimentos, produtos farmacêuticos ou fabricação de produtos químicos.
• Monitoramento de pressão:
  • Ideal para interface com transdutores de pressão que emitem sinais analógicos. O1769-IF8pode digitalizar leituras de pressão para controle e monitoramento de sistemas como caldeiras, bombas, compressores e sistemas hidráulicos.
• Medição de Fluxo:
  • Usado em aplicações como tratamento de água, petróleo e gás e plantas químicas, ondemedidores de vazãosaída de sinais analógicos. O módulo ajuda a medir e controlar continuamente as taxas de fluxo de fluido.
• Detecção de Nível:
  • Para controle de nível de líquido em tanques, silos e outros recipientes de armazenamento. O módulo se conecta a sensores de nível que fornecem sinais analógicos para monitorar os níveis de enchimento em processos industriais.

2.Automação de Fábrica

• Monitoramento de máquinas:
  • Em ambientes de fabricação automatizados, o 1769-IF8 pode interagir com sensores (por exemplo, sensores de vibração, deslocamento ou torque) que fornecem sinais analógicos para monitorar a integridade da máquina, garantindo desempenho ideal e detectando possíveis falhas antes que elas ocorram.
• Controle de posição:
  • Usado para monitorar a posição de atuadores, cilindros hidráulicos ou motores, processando sinais analógicos de sensores de posição (potenciômetros ou LVDTs), que são comuns em aplicações que exigem posicionamento preciso, como robótica ou máquinas CNC.
• Monitoramento da velocidade do motor:
  • O 1769-IF8 pode interagir com sensores de velocidade (por exemplo, tacômetros ou encoders com saídas analógicas) para monitorar a velocidade de motores ou transportadores em linhas de montagem automatizadas ou sistemas de produção.

3.Gestão e Monitoramento de Energia

• Medição de energia:
  • Usado em sistemas de gerenciamento de energia para fazer interface com medidores de energia que emitem sinais analógicos que representam parâmetros como tensão, corrente, consumo de energia e uso de energia. Esses dados podem ser usados ​​para monitoramento em tempo real, balanceamento de carga e otimização do consumo de energia nas instalações.
• Monitoramento de Subestações:
  • O módulo pode coletar dados de saídas analógicas de dispositivos usados ​​em subestações elétricas (por exemplo, transformadores, disjuntores e reguladores de tensão) para monitorar parâmetros elétricos críticos, garantindo que a distribuição de energia permaneça estável e confiável.
• Gestão de Energia de Edifícios:
  • Para controlar e monitorar o uso de energia em edifícios, incluindo sistemas HVAC, controle de iluminação e monitoramento de condições ambientais (por exemplo, umidade, temperatura). O 1769-IF8 permite a integração com vários sensores de automação predial.

4.Monitoramento Ambiental

• Monitoramento da Qualidade da Água:
  • Em estações de tratamento de água, o 1769-IF8 pode ser usado para fazer interface com sensores que medem parâmetros como pH, turbidez, níveis de cloro ou oxigênio dissolvido. Esses sensores normalmente emitem um sinal analógico que é alimentado ao módulo para monitoramento e controle contínuos dos processos de tratamento de água.
• Monitoramento da qualidade do ar:
  • Usado para fazer interface com sensores de qualidade do ar que detectam poluentes como dióxido de carbono (CO2), óxidos de nitrogênio (NOx) ou material particulado. Os dados desses sensores podem ser usados ​​para monitorar a qualidade do ar em ambientes industriais ou urbanos, ajudando a atender aos padrões regulatórios e garantir a segurança dos trabalhadores.
• Monitoramento da Umidade do Solo:
  • Em aplicações agrícolas, o 1769-IF8 pode coletar dados de sensores de umidade do solo que emitem sinais analógicos, ajudando a otimizar os sistemas de irrigação e o uso de água em operações agrícolas.

Personalização: 1769-IF8 A

• Personalização em nível de canal: O1769-IF8permite que você configure cada um de seus8 canais de entradaindependentemente. Isto significa que para cada canal, você pode selecionar se a entrada será umsinal de tensão(por exemplo, 0-10V ou ±10V) ou umsinal atual(por exemplo, 4-20 mA).
  • Por exemplo, você poderia ter os canais 1–4 configurados paraentradas de tensão(medição de temperatura ou pressão), enquanto os canais 5–8 estão configurados paraentradas atuais(medição de vazão ou concentração química).
• Esse nível de personalização torna o 1769-IF8 muito flexível e adaptável a uma variedade de sensores analógicos em um único sistema.

2.Dimensionamento e calibração:

• Escala de sinais de entrada: Depois que o módulo estiver configurado para o tipo de entrada apropriado, você poderáescalaos valores brutos de entrada para corresponder às unidades de engenharia (por exemplo, graus Celsius, psi ou litros por minuto). OEstúdio 5000ouRSLogix5000software de programação permite que você configure oescala de entradacom base na faixa do sensor e na faixa de saída desejada.
  • Exemplo: Se você estiver usando um sensor de temperatura com uma saída de 4-20mA que corresponde a uma faixa de 0-100°C, você pode dimensionar a entrada de 4-20mA para produzir um valor de 0-100°C em seu sistema, tornando os dados muito mais útil para controle e monitoramento.
• Calibração: Embora o 1769-IF8 não ofereça calibração automática do sensor, você pode configurar manualmentecalibraçãofatores na lógica do controlador para ajustar leituras, levar em conta o desvio do sensor ou garantir que os dados correspondam com precisão às medições físicas reais.

3.Personalização de diagnóstico e monitoramento de falhas:

• Configurações de limite para alarmes: Você pode configurarlimites de alarmepara canais individuais com base nos valores de entrada escalonados. Por exemplo, você pode configurar um alarme para disparar se um sensor de temperatura exceder um determinado limite (por exemplo, acima de 85°C) ou se um medidor de vazão cair abaixo de um nível crítico (por exemplo, abaixo de 10 litros/min).
  • Essa personalização pode ajudar a fornecer monitoramento proativo do sistema e alertar os operadores sobre possíveis problemas antes que se tornem críticos.
• Tratamento de falhas: O1769-IF8fornece recursos de diagnóstico, comodetecção de circuito aberto(para entradas atuais),acima da faixa/abaixo da faixadetecção efalhas de canal. Você pode configurar a lógica no PLC para lidar com essas falhas de diferentes maneiras, incluindo registrar os erros, disparar alarmes ou executar desligamentos de segurança.

4.Filtragem de entrada e redução de ruído:

• Configurações de filtro: Algumas aplicações podem exigir que os sinais analógicos sejam filtrados para suavizar ruídos ou flutuações de alta frequência. Enquanto o1769-IF8não tem opções de filtro integradas, você pode implementarfiltragem baseada em softwareno seu código PLC (usando técnicas de média ou filtros passa-baixo) para reduzir o ruído dos sinais do sensor.
• Suavizando o sinal: Para sinais de sensores que sofrem flutuações ou picos rápidos (por exemplo, de bombas ou motores), você pode configurar uma lógica personalizada noEstúdio 5000para calcular a média ou suavizar os valores de entrada ao longo do tempo. Isto ajuda a garantir decisões de controle mais estáveis ​​com base na entrada analógica.

5.Dimensionando para unidades personalizadas:

• O 1769-IF8 permite que vocêsinais de entrada de escalapara unidades de engenharia personalizadas que sejam significativas para sua aplicação. Por exemplo, em vez de receber dados brutos de 0–10 V para um sensor de temperatura, você pode dimensionar o sinal paragraus FahrenheitouCelsius.
  • EmEstúdio 5000, você pode definir os valores de escala para converter dados de entrada brutos em unidades comograus,pressão (psi),umidade (% UR),fluxo (L/min), etc.
• Exemplo: Se um sensor de pressão produzir 0-10 V para uma faixa de 0-100 psi, você poderá dimensionar essa entrada de tensão de 0-10 V para0–100psiusando uma função de escala definida pelo usuário.

6.Registro e arquivamento de dados:

• Embora não seja diretamente uma função do1769-IF8módulo em si, você pode usar as entradas do módulo paradados de registroem seuCLPe depois armazenar esses dados em bancos de dados, sistemas de controle ou sistemas baseados em nuvem para análise posterior. Você pode armazenar valores brutos ou escalonados em intervalos regulares e usá-los para análise de tendências, relatórios e solução de problemas.

7.Configuração de comunicação avançada:

• Enquanto o1769-IF8se comunica com oCompactLogixouMicroLogixsistema através dopainel traseiro(e não foi projetado para comunicação remota), você pode personalizar como ele se integra ao seu sistema de controle geral. Você pode configurar:
  • Tempo e agendamento de comunicaçãopara otimizar a troca de dados entre o controlador e o módulo de E/S.
  • Estratégias de redundância ou failoverusando vários módulos 1769-IF8 em uma configuração de E/S distribuída para garantir a disponibilidade dos dados mesmo em caso de falha de hardware.

8.Indicadores de falha/status personalizados via software:

• O 1769-IF8 fornece LEDs de status físico para omóduloecanais individuais, mas você pode personalizar ainda maisrelatório de statusdentro do seu software.
  • Você pode implementar customizaçõescódigos de falhaouindicadores de statuscom base em condições específicas, como acima da faixa, abaixo da faixa ou perda de sinal, e podem ser exibidos em painéis do operador ou enviados para sistemas de monitoramento.

9.Estratégias de redundância e backup:

• Embora o 1769-IF8 não tenha redundância integrada ou recursos de backup, você pode implementarredundânciano nível do sistema de controle, como:
  • Configurações de processador duploouconfigurações de espera ativacom sistemas de E/S redundantes.
  • Backup baseado em software para dados críticos em caso de falha do módulo ou do sistema, incluindo o uso de módulos de E/S secundários que podem assumir o controle em caso de falha.

10.Programação personalizada avançada:

• Em seuProgramação CLP, você pode criarlógica personalizadacom base nas entradas analógicas para conduzir ações de controle específicas. Por exemplo:
  • CriandoLaços PIDpara controle preciso de processos como temperatura ou pressão.
  • Ações condicionaiscom base nos valores de entrada (por exemplo, ligar uma bomba se a pressão cair abaixo de um limite).
  • Sistemas de controle de loteque dependem de medições analógicas precisas para decisões de processo.

11.Rotinas de calibração personalizadas:

• Você pode implementarrotinas de calibraçãoem seu programa PLC para verificar e ajustar periodicamente as entradas para garantir que estejam alinhadas com as medições físicas. Isto pode ser útil em aplicações que exigem alta precisão durante longos períodos.
