Allen Bradley 1786-RPFS ControlNet Anel de Fibra Repetidor Médio

Descrição do 1786-RPFS

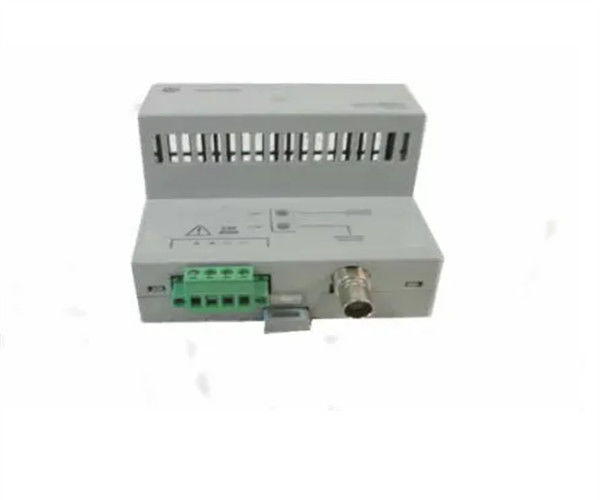

O Allen-Bradley 1786-RPFS ControlNet Repeater é um módulo de fibra que pertence à série Allen-Bradley 1786 Repeaters.Tem dois níveis., com cada uma formando uma forma retangular.O lado do nível superior tem o ventilador de resfriamento do dispositivo com um espaço padrão para permitir a ventilação, enquanto o nome da marca está escrito na parte superior do dispositivoA parte superior do primeiro nível tem um uso ilustrativo do repetidor. A parte frontal do nível inferior tem as chaves principais de controlo e operação.Com exclusão da porta principal de ligação de metal, existem seis outros portos com outras partes cuidadosamente dispostas uma ao lado da outra.

Além disso, o moderno repetidor 1786-RPFS e o módulo de fibra de curta distância têm uma classificação de distância de 0 a 300 m, o que é típico de repetidores normais.Isto faz com que funcione de forma óptima na extensão de redes e na conversão de meios de rede.. Tem um adaptador que serve como fonte de energia para o módulo. Além disso, tanto os módulos quanto os adaptadores têm indicadores de estado duplos que podem ser facilmente interpretados durante as operações;Indica se os dados a processar e a recuperar estão livres de erros ou nãoAlém disso, o 1786-RPFS ControlNet Repeater usa o tipo de fibra de sílica (HSC) de revestimento duro de 200/230 mícrons.Por este adaptador., o 1786-RPFS ControlNet Repeater gera uma potência de entrada de 5V DC.O Repetidor ControlNet 1786-RPFS tem um comprimento de onda de operação de fibra vermelha de 650 nmÉ suportado com níveis de atenuação de 4,2 dB.

Cerca de 1786-RPFS

O módulo de repetidor 1786-RPFS é um módulo de repetidor de fibra de curta distância fabricado pela Allen-Bradley.Também é usado para criar uma estrela.Este módulo de curta distância é alimentado com uma fonte de voltagem de 24 volts DC.Ele conecta 2 produtos ControlNet com um link de fibraO módulo de repetidor 1786-RPFS pode funcionar adequadamente a uma distância de até 300 metros entre dois módulos ControlNet.Este módulo de repetidor também tem isolamento do solo entre os nós e é menos afetado pelo ruído do que outros módulos de repetidor.

Os módulos de repetidor 1786-RPFS são constituídos por diferentes componentes.Um conector de plano de fundo está presente no lado esquerdo do módulo e há indicadores LED no topo para transmitir informações sobre o canal 1 e canal 2Uma aba de bloqueio do módulo também está incluída ao lado das portas de fibra do Canal 1 e do Canal 2.O módulo de repetição 1786-RPFS é alimentado com 300 miliamps de corrente e 5 volts DC tensão máximaO módulo consome uma potência total de 1,5 Watts. O repetidor utiliza fibra HCS tipo 200/230 e suporta uma taxa de comunicação de 5 Mbps.A faixa de temperatura da fibra deve estar entre -20 e 80 graus CelsiusO raio de curvatura da fibra é de 1,5 polegadas durante a instalação e 0,4 polegadas durante a operação.A fibra tem um comprimento de onda operacional de 650 nm e a potência do transmissor é superior a 5 mW/mm2.
