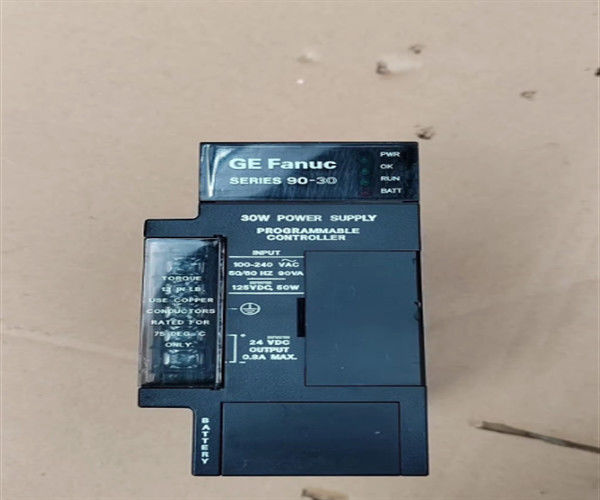

IC693PWR321 Modulo de alimentação da série 90-30 GE Fanuc

Descrição do produto  IC693PWR321

O módulo GE Fanuc IC693PWR321 é um módulo de alimentação da série 90-30. Ele alimenta as capacidades de processamento dos PLCs Fanuc Series 90-30.Ele está localizado na ranhura mais à esquerda da placa baseEle vem com uma potência nominal de 30 watts. Ele pode trabalhar com ambos AC e DC fontes de alimentação.A fonte de tensão de entrada do dispositivo deve ter um intervalo de tensão entre 85 e 264 volts AC ou 100 e 300 volts DCEle fornece diferentes saídas de tensão: 5 volts DC, 24 volts DC tensão que fornece energia para circuitos,e uma fonte de tensão de corrente contínua isolada de 24 volts que é utilizada por alguns módulos para fornecer energia externaEste dispositivo de alimentação com controlador programável tem uma construção robusta e está equipado com uma bateria.

O módulo IC693PWR321 é totalmente compatível com qualquer modelo de CPU.Foi concebido para funcionar num ambiente classificado em classe 1 divisão 2.O módulo IC693PWR321 vem com recurso de limitação de alimentação que protege o hardware imediatamente quando há um curto direto.A unidade de alimentação está equipada com 6 terminais para ligações do operadorEle vem com um recurso de diagnóstico aprimorado que rastreia todos os eventos e atualizações para os operadores.Para comunicação, o módulo IC693PWR321 está equipado com uma porta serial RS-485. A porta serial pode ser usada para se conectar a diferentes dispositivos periféricos e uma CPU/computador.

O IC693PWR321 é capaz de ser alimentado com fonte AC ou DC. A faixa de tensão de entrada AC desta fonte de alimentação é de 85-264 VAC com valores nominais de 120-240 VAC.A gama de tensões aceitável é de 100-300 VDC com um valor nominal de 125 VDCTem um requisito de potência de entrada de 90 VA com entrada AC e 50W com entrada DC. Pode suportar uma corrente de entrada de 4 A, pico, com duração de 250 ms.

As capacidades de potência de saída do IC693PWR321 incluem um máximo de 15 W para relais de 5 VDC e 24 VDC; um máximo de 15 W para relais de 24 VDC e um máximo de 20 W para 24 VDC isolados.Esta fonte de alimentação tem tensões de saída de 5.0 VDC a 5.2 VDC com um valor nominal de 5,1 VDC; 24VDC a 28VDC para relé de 24VDC; 21,5VDC a 28VDC para operação isolada de 24VDC. Tem uma protecção contra sobrevoltagem de 6.4VDC a 7VDC e protecção contra sobrecorrência de 4A, máximo com tempo de espera de 20 ms.

O IC693PWR321 também possui uma porta serial compatível RS485 com um conector sub-D de 9 pines.Este fusível pode ser adquirido de fornecedores terceirosOs fusíveis de substituição aplicáveis são o Bussman ¥ 215-002 (GDC-2 ou GMC-2) e o Littlefuse ¥ 239-002.

O GE Fanuc IC693PWR321 é um módulo de alimentação padrão que faz parte da plataforma GE Fanuc Series 90-30.Esta fonte de alimentação tem uma capacidade de carga de 30 watts com tensão nominal de entrada de 100 a 240 VAC ou 125 VDCTem capacidades de saída de 15 watts @ 5VDC, 20 watts @ 24VDC e 15 watts @ + 24VDC Relay.

• Tempo de execução estimado: 1 a 10 dias úteis.

• Fabricante: GE Fanuc

• Número do produto. : IC693PWR321

• Tipo de produto: fonte de alimentação AC/DC

• Voltagem nominal: 120/240 VAC ou 125 VDC

• Intervalo de tensão de entrada AC/DC: AC = 85 a 264 VAC, DC = 100 a 300 DVC

• Potência de entrada: 90 VA com entrada VAC

• Máximo com carga total: 50 W com entrada VDC

• Corrente de entrada: pico de 4A, 250 milissegundos no máximo

• Potência de saída: 30 watts no máximo

• Limites de protecção Supervoltagem: saída 5 VDC: 6,4 a 7 V

• Limites de protecção Supercorrente: 5 VDC saída: 4 A máximo

• Tempo de espera: 20 milissegundos no mínimo

• Peso: 3 kg

• Peso de embarque: 5 kg
