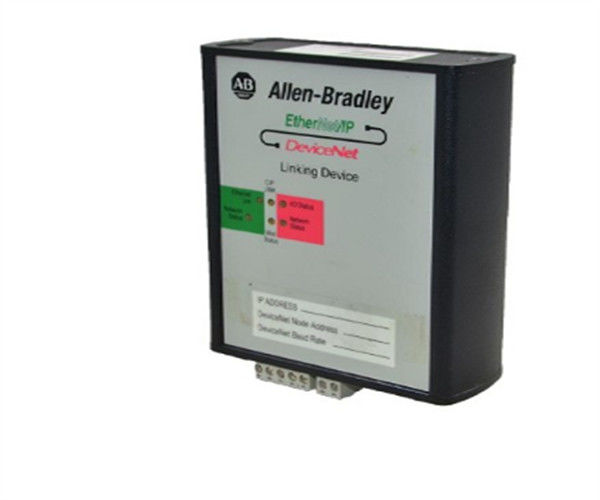

Allen-Bradley 1788-EN2DN EtherNet/IP para Dispositivo de Ligação DeviceNet

Descrição do  1788-EN2DN

O Allen-Bradley 1788-EN2DN é um dispositivo de ligação Ethernet para DeviceNet.Este dispositivo de ligação permite a conexão de até 63 dispositivos escravos DeviceNet para a rede Ethernet I / PEste dispositivo de ligação tem uma (1) interface Ethernet e uma (1) interface DeviceNet.

O Allen-Bradley 1788-EN2DN é um dispositivo de ligação Ethernet para DeviceNet que permite a conexão contínua da rede de nível de informação e controle com a rede de nível de dispositivo.Este dispositivo de ligação pode ser utilizado para funcionar como um gateway que permite a programação, configuração, controlo ou recolha de dados a implementar no protocolo convertido. It may also act as bridge or router between ethernet enabled controllers connected in the ETehrnet network and devices and DeviceNet enabled devices connected in the DeviceNet network to interact as if they are connected on a common communication network.

O dispositivo de ligação permite a capacidade de mestre DeviceNet, permitindo que o sistema conecte até 63 dispositivos escravos DeviceNet.Este dispositivo de ligação tem uma memória local para armazenar dados de ambas as redes de comunicação, permitindo a partilha de dados, para leitura e escrita de tabelas de E/S.

O 1788-EN2DN é representado como um único dispositivo na rede.Para facilitar a monitorização transparente e simples do fluxo de dados em ambas as direcções.

Servidor DHCP 2.3.2 ou posterior podem também ser utilizadas para a configuração do endereço IP do dispositivo.

O 1788-EN2DN suporta a montagem de trilhos DIN e requer uma entrada de alimentação de 12-30VDC com uma classificação nominal de 24VDC.Dispõe de um compartimento de tipo aberto, o que significa que este dispositivo de ligação deve ser instalado num compartimento que ofereça uma protecção adequada..

O 1788-EN2DN é um dispositivo de ligação EtherNet/IP-to-DeviceNet projetado e fabricado pela Allen-Bradley/Rockwell Automation.Este módulo de ligação pode transformar os dados disponíveis nos diferentes tipos de redes que operam com diferentes protocolos, tais como DeviceNet e EtherNetPode suportar até 63 nós DeviceNet e pode enviar dados através do protocolo TCP/IP com este módulo.

O módulo de ligação 1788-EN2DN requer uma fonte de alimentação de corrente contínua de 24 volts com 100 mA de corrente disponível.Pode funcionar sem erros esperados a temperaturas entre 0 e 60 graus Celsius e a altitudes inferiores a 2000 metros. As dimensões do módulo são de 60 milímetros x 200 milímetros x 48 milímetros. Na parte superior do módulo de ligação 1788-EN2DN, existem 2 portas D-Code M12 para conexões Ethernet.A conexão EtherNet pode ser estabelecida através de um ou ambosPara a conexão DeviceNet, existem 2 conectores DeviceNet de mini-estilo (DIN-masculino e DOUT-feminino) localizados no meio da unidade.Os cabos de rede DeviceNet só devem ser conectados quando a energia para os dispositivos de ligação está desligadaNa secção inferior do módulo de ligação EtherNet/IP-to-DeviceNet, encontram-se os conectores de alimentação e USB.Este dispositivo de conexão de rede é ODVA conformidade testada para EtherNet/IP e DeviceNet especificaçõesÉ certificado C-UL-us, CE, KC e RCM.
