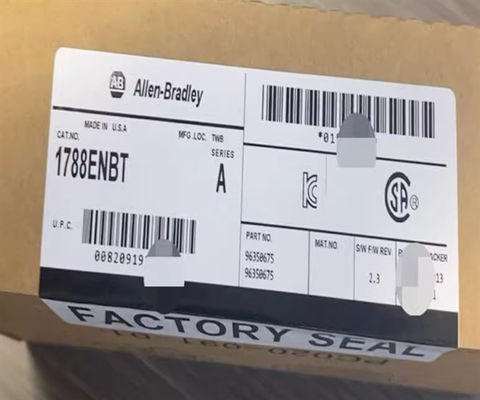

Allen Bradley 1788-ENBT Módulo de embalagem original

Descrição DOA partir de 1 de janeiro de 2014

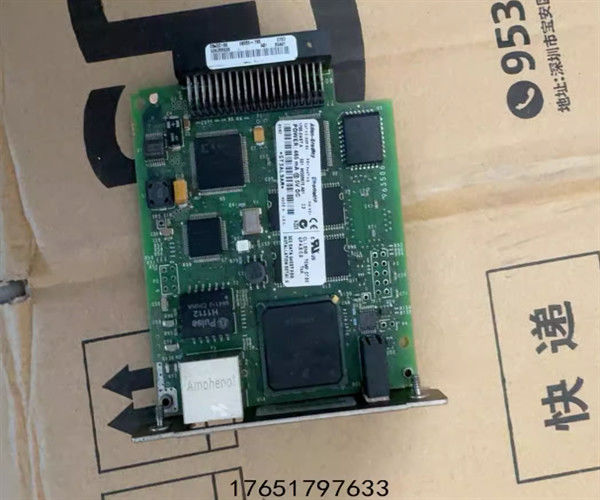

O Allen-Bradley 1788-ENBT é um módulo de comunicação Ethernet I/P.Este cartão eletrônico é especificamente chamado de um Ethernet I / P daughtercard que se encaixa diretamente em um slot atribuído de um controlador FlexLogixO 1788-ENBT possui uma (1) porta física RJ45 que suporta a interface com redes Ethernet I/P com velocidade de transmissão de 10 Mbps / 100 Mbps em modos meio ou duplex completo.

O 1788-ENBT tem um pequeno fator de forma. É alimentado através do plano de fundo e requer 5V dc @ 465mA com consumo de energia de 5 V dc, 2,33W e dissipação térmica de 8,0 BTU / h.Tem uma tensão nominal isolada de 500V ac por 60 segundos.

O 1788-ENBT suporta conexão direta ou interface através de um switch Ethernet padrão.Esta porta de comunicação suporta a comunicação com a interface homem-máquina (HMI)Ele também pode ser utilizado no envio e recebimento de mensagens para e de controladores na rede.

O 1788-ENBT está equipado com indicadores LED de estado utilizados para indicar o estado da rede, o estado do link e o indicador de percentagem de utilização.

O 1788-ENBT não suporta remoção e instalação sob alimentação (RIUP). Ao instalar este módulo, certifique-se de que o controlador FlexLogix está sem energia.

O cartão filho tem quatro (4) LEDs de status, como o LED de status de ligação, o LED de status do módulo, o LED de status da rede e o LED de porcentagem de utilização.O 1788-ENBT tem uma (1) porta RJ45 usada para a interface Ethernet. Antes de instalar o cartão da filha, certifique-se de que a energia está desconectada para evitar arcos elétricos.

Características DOA partir de 1 de janeiro de 2014:

• 1 porta Ethernet RJ-45
• Suporta velocidade de transmissão de 10 Mbps / 100 Mbps
• Suporta 32 conexões CIP
• Disponível na embalagem original
• Em existência
