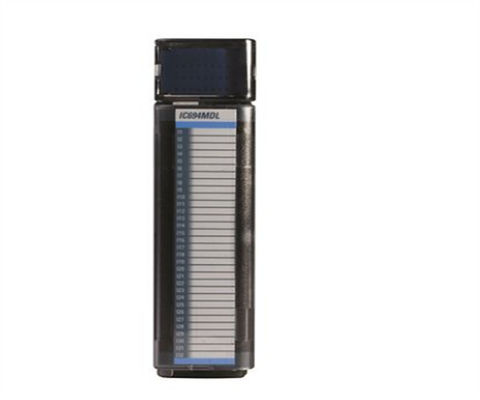

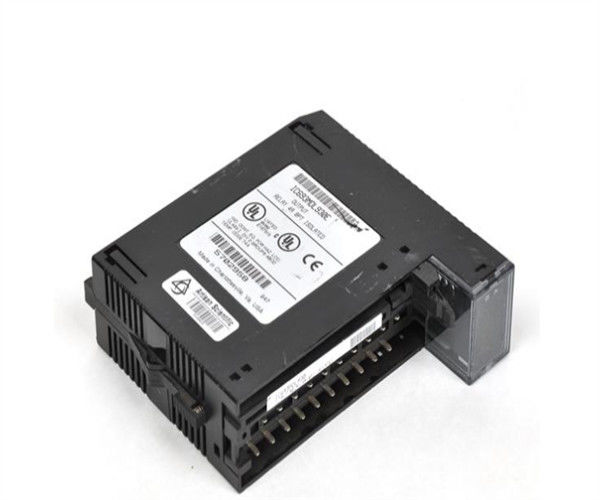

IC693MDL930 GE FANUC 4 Amp Modulo de saída de relé isolado

Descrição do produto do IC693MDL930

O GE Fanuc IC693MDL930 é um módulo de saída de relé isolado de 4 Amp. Projetado para o controlador lógico programável da série 90-30, este módulo fornece 8 circuitos de relé normalmente abertos.Estes permitem ao utilizador controlar as cargas de saídaCada circuito tem uma capacidade de comutação de saída de 4 amperios. Cada ponto de saída do módulo está isolado dos outros pontos e cada ponto tem um terminal de saída de potência comum separado.

O módulo de saída de relé é capaz de controlar uma variedade de dispositivos de carga, incluindo, entre outros, indicadores, arrancadores de motor e solenoides.Para operar os dispositivos de campo ligados a este móduloNo topo do módulo há duas linhas horizontais de LEDs verdes que indicam o estado ON/OFF de cada ponto.Como o IC693MDL930 só tem 8 circuitos de relé, a linha inferior não é utilizada. A linha superior, que é rotulada A1, indica o estado dos pontos 1 a 8.

Há uma inserção que fica entre a superfície interna e a superfície externa da porta de dobradiças no módulo.Isto indica que é um módulo de alta tensãoQuando a porta está fechada, a superfície interna voltada para o interior do módulo tem informações de fiação do circuito.Os utilizadores que desejam implementar este módulo para as suas aplicações industriais podem fazê-lo com qualquer sistema PLC série 90-30O módulo de saída do relé pode ser instalado em qualquer fenda de E/S de uma placa base de 5 ou 10 fendas.

Especificações técnicas de IC693MDL930
