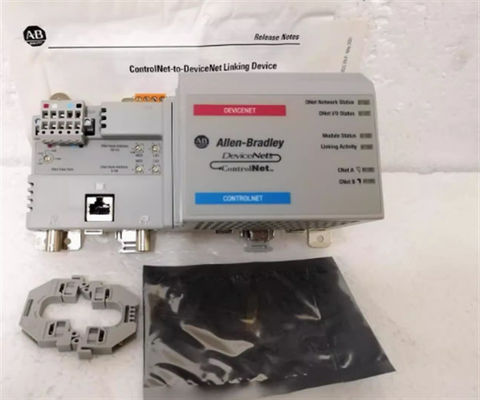

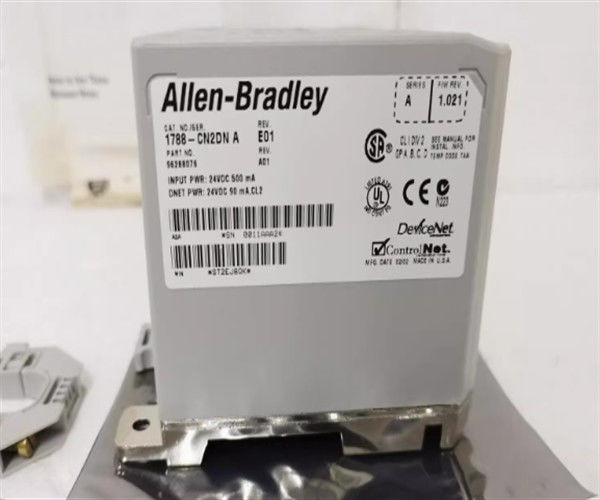

Allen-Bradley 1788-CN2DN Dispositivo de ligação de rede ControlNet-to-Device

Descrição do 1788-CN2DN

O dispositivo de ligação 1788-CN2DN da Allen-Bradley é um dispositivo de ligação Industrial Controlnet para Devicenet na série de dispositivos de ligação 1788. It can be installed with a 24 Volts DC rated power supply and a mounting base that is either a DIN rail made out of yellow-chrome steel with a zinc-plate coating or another mounting base with similar specifications. The cable that the 1788-CN2DN linking device uses to connect to the Devicenet network should not be connected to the device or disconnected from it while it is powered up because this can cause a dangerous electrical arc. The 1788-CN2DN linking device connects to the Devicenet network with either a 10-pin linear connector that is included with it or with another type of linear connector that is not included such as a 5-pin linear connector or linear to micro connector.

O dispositivo de ligação Allen-Bradley 1788-CN2DN não pode exibir o seu próprio código de estado, pelo que os utilizadores devem verificar os seus códigos de estado no ecrã do módulo de scanner Devicenet ao qual está ligado.Este módulo de scanner também pode ser usado para solucionar problemas no dispositivo de ligação 1788-CN2DN, se necessárioEste dispositivo de ligação pode ser alimentado a partir de várias fontes, desde que a tensão que fornecem não exceda a classificação de tensão de isolamento especificada do dispositivo de ligação.O dispositivo de ligação 1788-CN2DN deve igualmente estar sempre protegido contra o ESD.Este dispositivo utiliza potência CC na faixa de 18 a 30 volts DC, e esta potência deve vir de uma fonte de alimentação que é separada da rede Devicenet's fonte de alimentação.A configuração completa com o dispositivo de ligação 1788-CN2DN inclui o dispositivo de ligação, o conector Devicenet, o conector de alimentação, resistores de 121 ohms e ancoragens finais.

Especificações técnicas para o 1788-cn2dn

O Allen-Bradley 1788-CN2DN é um dispositivo de ligação ControlNet para DeviceNet. Este dispositivo vem com um (1) dispositivo de ligação 1788-CN2CN; um (1) conector de entrada de energia;Um (1) conector linear DeviceNet de 10 pinesEste dispositivo requer uma fonte de alimentação externa de 24 VDC para funcionar e suporta a instalação DIN-Rail.
