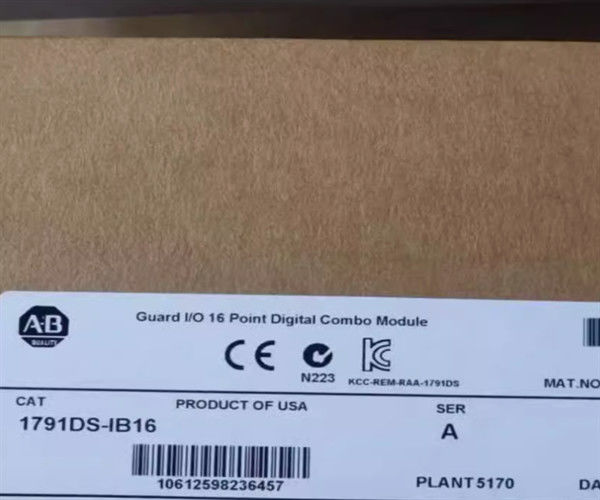

1791DS-IB16 Allen-Bradley Guard I/O Modulo de Combinação Digital de 16 pontos

Descrição do 1791DS-IB16

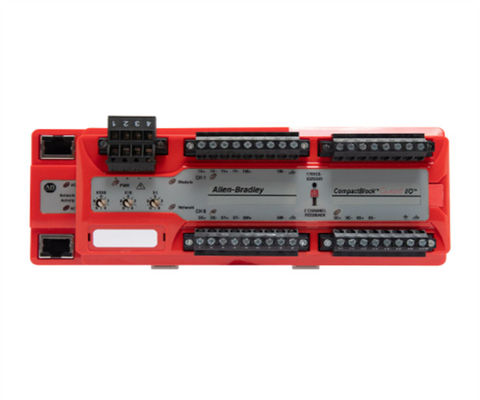

O 1791DS-IB16 é um CompactBlock Guard I/O DeviceNet Allen-Bradley Safety Module com 16 entradas de um único canal.O Allen-Bradley 1791DS-IB16 CompactBlock DeviceNet Module tem tensão de operação que varia de 19.2 a 28.8 Volts DC com uma tensão nominal de 24 Volts DC. Ele também possui uma tensão de alimentação DeviceNet entre 11 e 25 Volts DC.O módulo de segurança I/O DeviceNet consiste em até 16 entradas de segurança de afundamento de corrente mais outras 16 saídas de teste de pulso de fonte de corrente com proteção contra curto-circuitoO 1791DS-IB16 tem uma corrente de entrada de cerca de 1,3 mA enquanto está fora de estado, e também vai até 3,3 mA enquanto está ligado.

Por outro lado, a voltagem de entrada do 1791DS-IB16 tende a subir para 5 Volts DC enquanto está fora de estado e às vezes cai para uma baixa voltagem de cerca de 11 Volts DC enquanto está no estado ligado.A saída está associada a uma corrente de 0.7 amperes, uma corrente de vazamento de saída máxima de 0,1 mA e uma tensão residual máxima de 1,2 V. Ao utilizar a saída do módulo 1791DS-IB16 como saída de lâmpada silenciada, a corrente varia de 5 a 25 mA.Algumas das características deste CompactBlock Guard I/O DeviceNet Safety Input Module incluem 12 ou 16 Safe Inputs dependendo do modeloÉ adequado para o rastreamento de muitos dispositivos de segurança a partir de um único local.e a saída padrão. A configuração deste módulo pode ser bloqueada e protegida por senha para segurança extra. Ele suporta dispositivos de canal único, bem como de canal duplo nas saídas e entradas.

O módulo de entrada de segurança 1791DS-IB16 é um módulo de entrada de segurança Allen-Bradley / Rockwell Automation da série Guard I / O 1791ES e 1791DS.O módulo de entrada de segurança 1791DS-IB16 tem proteção eletrônica contra curto-circuito e a capacidade de detectar curto-circuitos antes que eles possam danificar o módulo.
