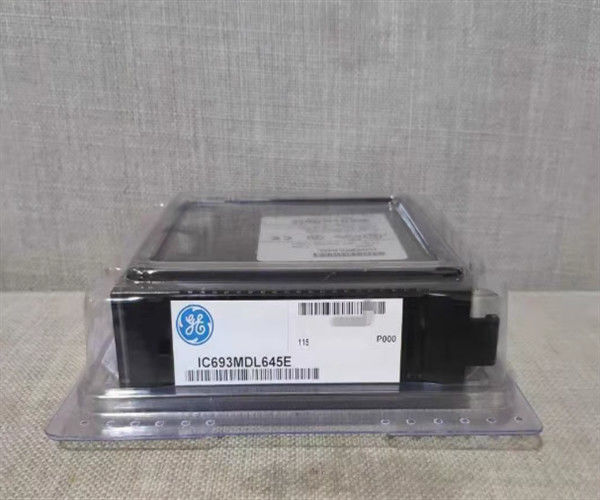

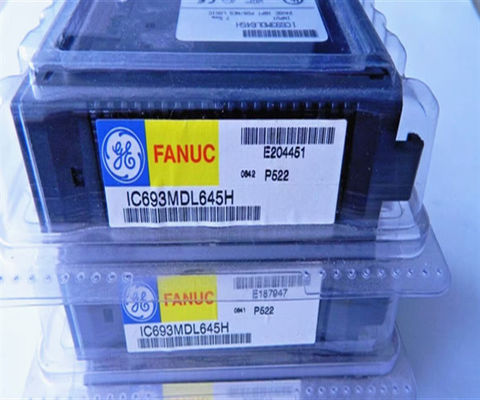

Modulo de entrada de lógica positiva/negativa GE-Emerson IC693MDL645

Descrição do produto  IC693MDL645

O IC693MDL645 é uma entrada de lógica positiva/negativa de corrente contínua de 24 volts pertencente à série 90-30 de controladores lógicos programáveis.Ele pode ser instalado em qualquer sistema PLC série 90-30 que tem uma base de 5 ou 10 -slotEste módulo de entrada tem características lógicas positivas e negativas. Tem 16 pontos de entrada por grupo. Utiliza um terminal de energia comum. O usuário tem duas opções para alimentar dispositivos de campo;fornecer a energia directamente ou utilizar uma fonte de alimentação compatível +24BDC.

As características de lógica dupla do módulo IC693MDL645 o tornam ideal em aplicações que exigem interruptores de proximidade eletrônicos, interruptores de limite e botões de pressão.É importante notar que a fiação e informações de identificação de corrente está localizado em uma inserçãoEsta inserção está localizada entre a superfície interna e externa da porta de dobradiças.A identificação atual está localizada no interior do insertoEste módulo é classificado como de baixa tensão, razão pela qual a borda externa da inserção foi colorida em azul.

Na parte superior do módulo estão situadas duas linhas horizontais, cada linha com oito LEDs verdes. Os LEDs que correspondem aos pontos de entrada das linhas 1 a 8 estão rotulados de A1 a A8,Enquanto os da segunda fila, que correspondem aos pontos de entrada 9 a 16, são rotulados de B1 a B8.

Este módulo de entrada de lógica positiva/negativa de corrente contínua de 24 volts tem uma tensão nominal de 24 volts com uma faixa de tensão de entrada de corrente contínua de 0 a +30 volts.A corrente de entrada na tensão nominal é tipicamente de 7 mAPara as suas características de entrada: a tensão em estado ligado é de 11,5 a 30 volts DC, enquanto a tensão fora de estado é de 0 a ± 5 volts DC. A corrente em estado ligado é de 3,2 mA mínimo e a corrente fora de estado é de 1.1 mA no máximo. O tempo de resposta de ligação e desligação é tipicamente de 7 ms para cada um. O consumo de energia a 5 V é de 80 mA (quando todas as entradas estão ligadas) a partir de um barramento de 5 volts no plano de fundo.O consumo de energia a 24 V é de 125 mA a partir do autocarro de 24 volts isolado ou da energia fornecida pelo utilizador.

Especificações técnicas de IC693MDL645

O módulo de entrada de 16 pontos GE Fanuc IC693MDL645 é um módulo de entrada de lógica positiva e negativa de 24 volts DC projetado para o sistema de controlador lógico programável (PLC) da série GE 90-30.O módulo de entrada IC693MDL645 fornece 16 pontos de entrada não isolados dispostos em um único grupo de 16 entradas em um grupo com um terminal de entrada de energia comumO módulo de entrada IC693MDL645 é concebido para funcionar com características lógicas positivas ou lógicas negativas,e esta característica torna-o adequado para uma ampla gama de dispositivos de entrada, tais como botõesO módulo de entrada IC693MDL645 pode ser instalado em qualquer slot de I/O do PLC da série 90-30 que suporta uma placa base de 5 ou 10 slots.

O módulo de entrada IC693MDL645 utiliza a fonte de alimentação externa de corrente contínua fornecida pelo utilizador ou uma fonte de alimentação isolada de corrente contínua de 24 volts.Este módulo tem uma gama de tensão de entrada de 0 a 30 Volts DC e um consumo de energia de fundo máximo de 80 miliamperes a 5 Volts DC e 125 miliamperes a 24 Volts DC. As entradas do IC693MDL645 Input Module® operam com 15,5 a 30 volts DC de tensão em estado activo por entrada e 3,2 miliamps de corrente mínima em estado activo por entrada.Tem até 1500 volts de isolamento entre o lado lógico e o lado do campoO módulo IC693MDL645 possui informações de fiação e de identificação de corrente dentro da inserção do módulo, e é codificado por cores para a fácil identificação da sua classe de tensão (baixa tensão).Na frente deste módulo estão 2 linhas horizontais de LEDs (8 LEDs por linha) que são numerados individualmente para indicar o estado ligado ou desligado de cada ponto de entrada.
