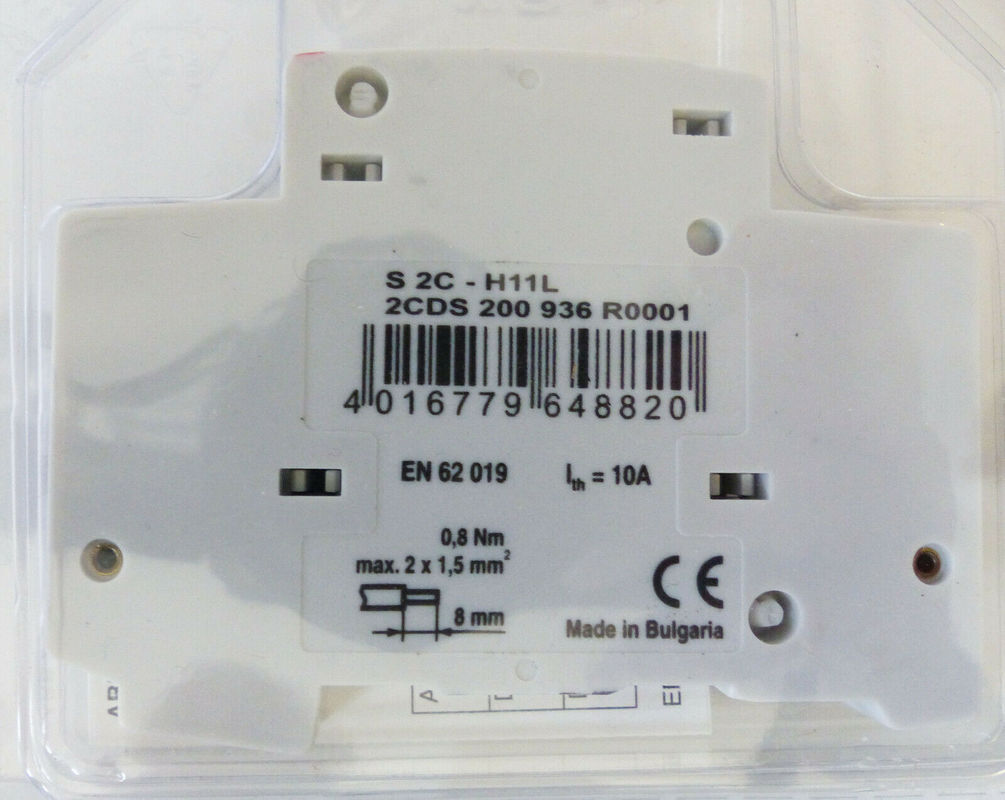

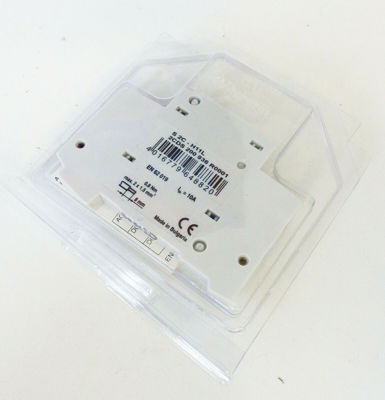

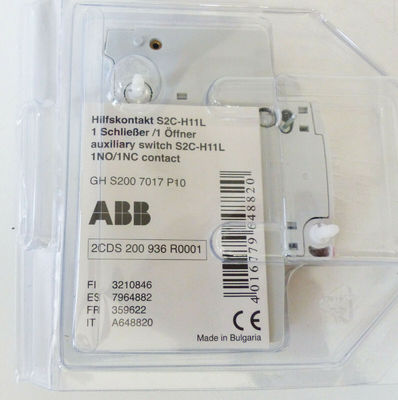

ABB 2CDS200936R0001 S2C-H11L Bloco de contato auxiliar Servo motor industrial Certificado CE

Descrição do produto: 2CDS200936R0001 S2C-H11L

1. Proteção Diferencial:

   • A proteção diferencial é crucial para detectar falhas internas em transformadores ou geradores de potência. O RET521 compara continuamente as correntes que entram e saem da zona protegida (por exemplo, enrolamentos do transformador) e detecta qualquer desequilíbrio causado por falhas, como curtos-circuitos ou danos nos enrolamentos. É altamente sensível, oferecendo rápida detecção de falhas.

2. Proteção contra sobrecorrente:

   • O RET521 suporta ambosinstantâneoeproteção de sobrecorrente temporizada. Este recurso protege contra curtos-circuitos (através de disparo instantâneo) e condições de sobrecarga (fornecendo um disparo com retardo de tempo para níveis elevados de corrente sustentados).

3. Proteção contra falhas à terra:

   • O relé pode detectarfalhas de terra (terra)no sistema e responder de acordo. Fornece proteção contra faltas à terra, que podem ser difíceis de detectar com sistemas de proteção convencionais, particularmente em sistemas aterrados de alta impedância.

4. Proteção contra falta de fase:

   • O RET521 oferece proteção contra falhas entre as fases, auxiliando na prevenção de danos aos equipamentos causados ​​por curtos-circuitos fase-fase.

5. Proteção Restrita contra Falta à Terra:

   • Para proteção sensível de transformadores, o RET521 incluiproteção contra falha à terra restrita, que se concentra na detecção de faltas que podem ocorrer próximas ao ponto estrela ou neutro do transformador.

6. Proteção de tensão e frequência:

   • O relé pode monitorar a tensão e a frequência do sistema, fornecendo proteção para cenários onde a tensão ou a frequência cai fora dos intervalos aceitáveis, o que pode indicar um problema na rede ou na fonte de alimentação.

7. Monitoramento de temperatura:

   • O RET521 pode monitorar a temperatura de transformadores ou geradores, o que é crucial para detectar condições de superaquecimento e prevenir danos ao equipamento.

8. Sincronização e redução de carga:

   • No caso de uma perturbação no sistema, o relé pode auxiliar no gerenciamento da sincronização entre geradores conectados ou seções da rede elétrica e pode facilitar a rejeição de carga para manter a estabilidade do sistema.

Recursos avançados:

• Capacidades de comunicação: O RET521 suporta protocolos de comunicação modernos, comoCEI 61850,Modbus, eDNP3, permitindo sua fácil integração em sistemas de controle e monitoramento mais extensos (por exemplo, SCADA).

• Interface Homem-Máquina (IHM): O relé possui uma IHM fácil de usar, com um display integrado para fácil acesso a dados em tempo real, informações de falhas e configurações do relé. Esta interface é crucial para configuração de parâmetros, diagnósticos e análise de falhas.

• Flexibilidade e Personalização: O relé é altamente configurável, permitindo esquemas de proteção personalizados para uma ampla variedade de instalações e aplicações. Os usuários podem definir limites, temporizadores e outros parâmetros para atender às necessidades operacionais específicas.

• Gravação de eventos e falhas: O RET521 registra e armazena eventos de falha, o que é fundamental para análise pós-falta e solução de problemas. Os logs de eventos podem fornecer informações valiosas sobre a natureza das falhas e ajudar na prevenção de problemas semelhantes no futuro.

Aplicações:

• Usinas Elétricas: Proteção de geradores, transformadores e equipamentos associados.
• Subestações: Garante a proteção de linhas de transmissão, barramentos e transformadores em subestações elétricas.
• Plantas Industriais: Fornece proteção para motores, geradores e outros equipamentos críticos em ambientes industriais.
• Redes de distribuição de serviços públicos: Protege os alimentadores e transformadores nas redes de distribuição, garantindo o fornecimento confiável de energia aos clientes.

Características: 2CDS200936R0001 S2C-H11L

• Proteção Diferencial (87):

  • Fornece proteção contra falhas internas para transformadores, geradores e outros equipamentos, detectando discrepâncias na corrente que entra e sai da zona protegida (por exemplo, enrolamentos do transformador).
  • Inclui ambossimpleseproteção diferencial restritapara maior sensibilidade e detecção de falhas mais rápida.

• Proteção contra sobrecorrente (50/51):

  • Suporta ambosinstantâneo(50) eatrasado(51) proteção contra sobrecorrente para proteger contra condições de curto-circuito e sobrecarga.
  • Múltiplas características de tempo inverso podem ser configuradas para diferentes cenários de falha.

• Proteção contra falha à terra (50N/51N):

  • Detecta faltas à terra no sistema, proporcionando proteção mesmo em casos de aterramento de alta impedância.
  • Pode ser configurado para amboscorrente residualecorrente de sequência zerodetecção.

• Proteção contra falta de fase (50/51):

  • Detecta faltas fase-fase e fornece trip apropriado com base na gravidade e duração da falta.

• Proteção Restrita contra Falta à Terra (87N):

  • Proteção especializada para detecção de faltas à terra próximas ao ponto neutro do transformador ou gerador (ponto estrela), proporcionando maior sensibilidade para proteção do transformador.

• Proteção contra sobrecarga térmica:

  • Protege equipamentos (por exemplo, motores ou transformadores) contra superaquecimento devido a sobrecarga prolongada.
  • Inclui funcionalidade de monitoramento de temperatura para evitar danos térmicos.

• Proteção de sub/sobretensão e frequência:

  • Monitora e desarma o sistema em caso de níveis anormais de tensão ou frequência, protegendo o equipamento contra danos devido a condições instáveis ​​da rede.

• 2.Comunicação e Integração Avançada

• Suporte IEC 61850:

  • Totalmente compatível comCEI 61850, o padrão internacional para automação de subestações, permitindo integração perfeita com SCADA, DCS e outros sistemas de automação.

• Protocolos Modbus e DNP3:

  • SuportaModbuseDNP3para fácil comunicação com outros dispositivos de proteção e sistemas de controle.

• Comunicação Ethernet:

  • FacilitaEthernetcomunicação baseada em monitoramento remoto, que aprimora os recursos de monitoramento e controle remotos.

• Comunicação serial:

  • IncluiRS-485portas para comunicação serial com outros dispositivos ou unidades remotas.

• 3.Interface e configuração fáceis de usar

• IHM integrada (interface homem-máquina):
  • O RET521 possui um display integrado com uminterface gráfica do usuário (GUI)para fácil configuração, diagnóstico e monitoramento.
  • Fornece informações em tempo real, como detalhes de falhas, indicadores de status, parâmetros do sistema (tensão, corrente, frequência) e registros de eventos.
• Visor do painel frontal e LEDs:
  • Painel frontal transparenteIndicadores LEDpara o status das funções de proteção e saúde do equipamento (por exemplo,indicação de viagem,alarme,estado saudável).
• Configurações de proteção configuráveis:
  • Os parâmetros de proteção podem ser facilmente configurados usando oProteção ArcFlash da ABBeREXsoftware ou diretamente através da interface do relé.

• 4.Gravação avançada de eventos e falhas

• Gravação de falhas:

  • Registra eventos de falta detalhados e distúrbios do sistema, incluindo formas de onda, corrente, tensão e dados de localização de falta. Isto é essencial para análise e solução de problemas pós-falta.

• Armazenamento de log de eventos:

  • O RET521 armazena um registro detalhado de todos os eventos e operações, o que ajuda a analisar dados históricos para melhorar a confiabilidade e o desempenho.

• Oscilografia:

  • Captura formas de onda de alta resolução durante falhas para auxiliar na análise da causa raiz.

• 5.Proteção flexível e escalável

• Proteção Modular:
  • Forneceflexível, modularesquemas de proteção, permitindo configurações de proteção personalizadas com base nas necessidades específicas da aplicação.
• Escalabilidade:
  • Adequado para uma ampla gama de aplicações, desde pequenos alimentadores e transformadores até grandes e complexas redes de energia.

• 6.Autoteste e diagnóstico

• Autodiagnóstico:
  • Possui funcionalidade de autoteste integrada para garantir que o relé esteja funcionando corretamente em todos os momentos.
  • Autoverificações internas periódicas para detectar quaisquer falhas de hardware ou software.
• Isolamento obrigatório:
  • O relé pode isolar falhas e fornecer informações precisas de localização, o que ajuda a reduzir o tempo de inatividade e a melhorar a confiabilidade do sistema.

• 7.Cobertura versátil de aplicativos

• Proteção do Transformador:

  • O RET521 é otimizado para proteger transformadores de potência, incluindotransformadores multi-enrolamentoeconfigurações estrela-delta.

• Proteção do Gerador:

  • Ideal para proteção de geradores, evitando danos por falhas elétricas, superaquecimento e sobrecarga.

• Alimentador e Proteção de Linha:

  • Adequado para proteção de linhas de alimentação e distribuição, incluindo proteção contra sobrecorrente, falha e distância.

• Proteção do Motor:

  • Fornece proteção para motores grandes, com recursos como proteção contra sobrecarga e subcarga, além de monitoramento térmico.

• 8.Recursos de segurança aprimorados

• Proteção por senha:
  • Fornece nível de usuárioproteção por senhapara restringir o acesso a definições e configurações críticas do relé, garantindo a segurança e evitando alterações não autorizadas.
• Recursos de segurança cibernética:
  • Implementa medidas de segurança cibernética em conformidade com os padrões da indústria para garantir a comunicação segura com outros dispositivos e sistemas de controle.

• 9.Amplos recursos de E/S

• Múltiplas entradas e saídas:
  • Apresenta múltiplas entradas e saídas digitais e analógicas para recursos estendidos de controle e monitoramento.
• Contatos de viagem de retransmissão:
  • Ofertas configuráveiscontatos de relé de disparoque pode ser conectado a disjuntores ou outros equipamentos de proteção.

Parâmetros técnicos: 2CDS200936R0001 S2C-H11L

• Fonte de alimentação auxiliar:

  • Faixa de tensão: 19,2 a 60 V CC
  • Tensão Nominal: Normalmente 24 V CC ou 48 V CC (dependendo da configuração)
  • Consumo de energia: Aproximadamente 15 W (depende da configuração e uso)

• Tensões de entrada (para proteção):

  • Faixa de tensão de fase:
    • 48 V a 480 V (faixa ajustável de acordo com a aplicação).
    • Os níveis de tensão padrão dependem das classificações do sistema e do transformador.

• Corrente de entrada (para proteção):

  • Corrente nominal: Normalmente 1 A ou 5 A para TCs (transformadores de corrente).
  • Faixa de entrada: O relé suporta uma ampla faixa de entradas de corrente, dependendo das classificações do sistema e dos TCs usados ​​(por exemplo, 1A/5A, 0,2–1000 A para entradas de TC).

• Carga nos CTs:

  • Entradas atuais: Carga baixa para minimizar a influência no desempenho dos TCs (normalmente ≤ 0,1 VA na corrente nominal para as entradas de corrente).

• Classificação de entrada do transformador de corrente (TC):

  • Relação CT nominal: Configurável para diversas relações de TC (por exemplo, 1/5 A, 0,2–5000 A), o que permite flexibilidade na proteção do transformador.

• Medição de Tensão:

  • Tensão Nominal: Configurável com base na tensão do sistema, normalmente 230 V a 400 V (ou superior dependendo da aplicação).

• Medição de frequência:

  • Faixa: 45 a 65 Hz (para proteção de frequência de rede).

• Proteção contra sobrecorrente (50/51):

  • Sobrecorrente Instantânea: Ajustável de 0,5 a 20 x In (onde In é a corrente nominal do TC).
  • Sobrecorrente temporizada: Atraso de tempo ajustável de 0,1 sa 1000 s com características inversas, de tempo definido ou IDMT (Tempo Mínimo Definido Inverso).

• Proteção contra falha à terra (50N/51N):

  • Faixa de captação: Ajustável entre 0,1 a 10 A (dependendo do projeto do sistema).
  • Atraso de tempo: Ajustável de 0,1 a 60 segundos.

• Proteção Diferencial (87):

  • Configuração de coleta: Ajustável com base nos níveis atuais; normalmente projetado para aplicações de alta sensibilidade (pode ser configurado para proteger transformadores, geradores, etc.).
  • Diferencial percentual: Fornece detecção de falhas de alta sensibilidade mesmo para pequenas correntes diferenciais, oferecendo proteção precisa.

• Proteção Restrita contra Falta à Terra (87N):

  • Sensibilidade: Alta sensibilidade para detecção de faltas à terra próximas ao ponto neutro do transformador ou gerador.
  • Configuração de coleta: Ajustável, normalmente entre 0,05 A e 5 A.

• Proteção de tensão e frequência:

  • Proteção de Tensão: Proteção de sub/sobretensão ajustável com limites configuráveis ​​(por exemplo, 80% a 120% do nominal).
  • Proteção de frequência: Configurações ajustáveis ​​de sub/sobrefrequência (normalmente 47,5–52 Hz ou 57,5–62 Hz para redes elétricas).

• Proteção contra sobrecarga térmica:

  • Constante de Tempo Térmico: Ajustável para diferentes equipamentos, normalmente entre 1 a 30 minutos.
  • Configurações de sobrecarga: Ajustável com base na aplicação (por exemplo, para motores ou transformadores).

• Protocolos de comunicação:

  • CEI 61850: Totalmente compatível com a norma IEC 61850 para automação e comunicação de subestações (modelo cliente-servidor, mensagens GOOSE, etc.).
  • Modbus: Suporta Modbus RTU e Modbus TCP para integração com SCADA e outros sistemas supervisórios.
  • DNP3: Suporta comunicação DNP3 para uso em aplicações utilitárias.
  • Portas Ethernet: Duas portas Ethernet (10/100/1000 Mbps) para comunicação e integração em rede.

• Comunicação serial:

  • RS-485: Para comunicação serial com outros dispositivos de proteção ou dispositivos remotos.

• Contatos de viagem de retransmissão:

  • Número de saídas: Normalmente 4–6 saídas digitais (configuráveis).
  • Tipo: Saídas de relé (NA/NC) para controle de dispositivos externos como disjuntores.

• Interface Homem-Máquina (IHM):

  • Visor LCD: Visor LCD colorido com interface gráfica para configurações, relatórios de falhas e monitoramento.
  • Botões do painel frontal: Para navegação e configuração local.
  • Indicadores LED: Vários LEDs para indicação de status (íntegro, desarme, alarme, etc.).

• Gravações de falhas:

  • Captura de forma de onda: O RET521 captura dados de formas de onda de alta resolução para análise de falhas (por exemplo, formas de onda de corrente, tensão e frequência).
  • Duração do registro: Até 2 segundos de dados pré-falta e 4 segundos de dados pós-falta (normalmente).

• Registro de eventos:

  • Capacidade do log de eventos: Pode armazenar até 1.000 eventos, incluindo falhas, operações e alterações de status do sistema.
  • Carimbo de data e hora: Todos os eventos são marcados com data e hora para um diagnóstico preciso de falhas.

• Registro de dados:

  • Registro de dados analógicos: Pode registrar sinais analógicos como corrente, tensão e frequência para monitoramento do sistema a longo prazo.

• Entradas Digitais:

  • Número de entradas: Normalmente de 4 a 8 entradas digitais (para sinais de status, condições de disparo, etc.).
  • Tensão de entrada: Adequado para sinais de 24 Vcc ou 48 Vcc (dependendo do modelo).

• Entradas Analógicas:

  • Número de entradas: Normalmente 4 entradas analógicas para medições de tensão, corrente ou temperatura.
  • Precisão: ±0,5% da escala completa para medições de corrente e tensão.

• Saídas Digitais:

  • Saídas de relé: Normalmente de 4 a 6 saídas digitais configuráveis ​​para controle ou sinalização externa.
  • Tipo de saída: Normalmente contatos de relé Form C (SPDT) para controlar disjuntores ou alarmes.

• Entradas de controle:

  • Controle remoto: Suporta controle e operação remotos, incluindo redefinição ou início de uma viagem a partir de um local remoto.

• Temperatura operacional:

  • Faixa: -40°C a +70°C (permite operação em condições extremas).

• Temperatura de armazenamento:

  • Faixa: -40°C a +85°C.

• Umidade:

  • Faixa: 5% a 95% de umidade relativa (sem condensação).

• Proteção de entrada:

  • Classe de Proteção: NormalmenteIP54(painel frontal), oferecendo proteção contra poeira e respingos de água.

• Montagem:

  • Tipo: Montado em painel ou rack dependendo dos requisitos de instalação.

• Dimensões:

  • Tamanho: Aprox. 144 mm x 144 mm x 130 mm (L x A x P) para a unidade básica.
  • Peso: Normalmente cerca de 1,5 a 2,5 kg (dependendo da configuração).
• Conformidade:
  • Está em conformidade com padrões internacionais, comoCEI 60255(relés de medição e equipamentos de proteção),CEI 61850(comunicação para automação de subestações),IEEE C37.90(compatibilidade eletromagnética) e outros.

Aplicações: 2CDS200936R0001 S2C-H11L

O RET521 é comumente usado para proteger transformadores de potência, que estão entre os equipamentos mais críticos e caros em sistemas elétricos. Os principais recursos de proteção incluem:

• Proteção Diferencial (87): Detecta falhas internas nos transformadores, como curtos-circuitos ou danos nos enrolamentos.
• Proteção Restrita contra Falta à Terra (87N): Fornece proteção aprimorada para faltas próximas ao ponto neutro do transformador, evitando danos causados ​​por faltas à terra.
• Proteção contra sobrecorrente (50/51): Fornece proteção contra sobrecargas e curtos-circuitos nos lados primário e secundário do transformador.
• Proteção contra sobrecarga térmica: Protege os transformadores contra superaquecimento devido a condições de sobrecarga prolongada.

Aplicativos:

• Usinas de geração de energia (proteção de transformadores de geração)
• Subestações (proteção de transformadores de distribuição)
• Plantas industriais (proteção de conexões de transformadores em grandes instalações)

O RET521 pode ser utilizado para proteção de geradores, evitando danos causados ​​por falhas que poderiam levar a reparos dispendiosos ou paralisação do sistema. Os recursos de proteção incluem:

• Proteção contra Sobrecorrente (50/51): Detecta falhas como curtos-circuitos nos enrolamentos do gerador ou nos circuitos dos alimentadores.
• Proteção Diferencial (87): Protege o gerador contra falhas internas, como curto-circuitos nos enrolamentos.
• Proteção contra sobretensão e subtensão: Evita danos ao gerador causados ​​por níveis de tensão anormais no sistema.
• Proteção de frequência: Garante que o gerador opere dentro dos limites de frequência aceitáveis, evitando danos causados ​​por condições de subfrequência ou sobrefrequência.

Aplicativos:

• Centrais elétricas: Proteção de gerador para geração de energia em grande escala.
• Plantas industriais: Proteção para geradores de backup e geradores de carga crítica.
• Energia renovável: Proteção para geradores em usinas eólicas ou solares.

O RET521 é adequado para a proteção de linhas de alimentação, incluindo linhas de transmissão aéreas e subterrâneas, e redes de distribuição de média tensão. As principais funções de proteção incluem:

• Proteção contra sobrecorrente (50/51): Fornece proteção contra curto-circuito e proteção contra sobrecarga para linhas de alimentação.
• Proteção contra falta de fase (50/51): Detecta e isola faltas entre fases no sistema de distribuição.
• Proteção contra falha à terra (50N/51N): Fornece proteção contra falta à terra, particularmente importante para detectar faltas em sistemas aterrados de alta impedância.
• Proteção à Distância: Pode ser aplicado em linhas de transmissão de longa distância em conjunto com outros modelos de relés.

Aplicativos:

• Subestações: Proteção de alimentadores de saída e linhas de distribuição.
• Plantas industriais: Protege as linhas de alimentação que conectam os sistemas elétricos da planta à rede.
• Redes de transmissão: Garante a operação confiável de linhas de média e alta tensão.

O RET521 também pode ser usado para proteção de motores de grande porte, como motores de bombas, compressores e máquinas industriais. Os recursos de proteção para motores incluem:

• Proteção contra sobrecarga: Evita danos ao motor devido ao consumo excessivo de corrente durante longos períodos.
• Proteção contra perda de fase e desequilíbrio: Detecta perda de fase ou desequilíbrio de fase, o que pode causar superaquecimento e danos aos motores.
• Proteção contra falhas à terra: Protege os motores contra falhas à terra, especialmente em sistemas onde problemas de aterramento são comuns.
• Monitoramento de temperatura: Monitora a temperatura do motor para evitar superaquecimento.

Aplicativos:

• Instalações industriais: Protege motores em fábricas, refinarias de petróleo e instalações de processamento químico.
• Mineração: Protege motores usados ​​em equipamentos de mineração como britadores e transportadores.
• Sistemas HVAC: Proteção para grandes motores em sistemas de aquecimento, ventilação e ar condicionado.

O RET521 também pode ser usado paraproteção de barramento, uma função crítica em subestações onde múltiplas linhas de alimentação e transformadores estão conectados a um barramento comum. Os recursos de proteção incluem:

• Proteção Diferencial (87): Detecta faltas internas em barramentos, isolando a seção afetada sem afetar o restante do sistema.
• Proteção contra sobrecorrente (50/51): Fornece proteção de backup para barramentos, detectando condições de falha, como curtos-circuitos ou sobrecargas.
• Intertravamento Seletivo de Zona: Pode ser configurado para coordenar a proteção entre diferentes zonas de uma subestação.

Aplicativos:

• Subestações: Fornece proteção de alta velocidade para barramentos que interconectam vários circuitos, reduzindo o tempo de inatividade e minimizando a propagação de falhas.
• Usinas de energia: Protege barramentos que conectam geradores, transformadores e equipamentos auxiliares.

Em instalações de energia renovável, o RET521 é usado para proteger equipamentos de geração de energia e garantir operação estável em condições onde flutuações de tensão, frequência e potência são comuns.

• Proteção do Gerador: Garante proteção aos geradores de usinas eólicas ou solares contra falhas como sobrecargas, curtos-circuitos e falhas à terra.
• Proteção de Frequência e Tensão: Monitora e gerencia flutuações de frequência e tensão em sistemas de energia renovável.
• Proteção contra sobrecorrente: Protege inversores e outros componentes críticos de sistemas de energia renovável.

Aplicativos:

• Parques eólicos: Protege turbinas eólicas e sistemas de geração de energia associados.
• Fazendas solares: Protege inversores e equipamentos elétricos em grandes instalações de energia solar.

Em grandes instalações industriais, edifícios comerciais e campi, o RET521 oferece proteção para sistemas e equipamentos elétricos críticos:

• Proteção para grandes redes elétricas: Proteção contra sobrecorrente e diferencial para transformadores, geradores e alimentadores.
• Proteção de motores e equipamentos: Sobrecarga, falha à terra e proteção térmica para grandes motores e outros equipamentos industriais.
• Monitoramento da qualidade de energia: A proteção de tensão e frequência garante qualidade de energia ideal para equipamentos sensíveis.
• Controle e monitoramento: Pode ser integrado em sistemas SCADA para monitoramento e controle remoto.

Aplicativos:

• Centros de dados: Protege geradores de backup, transformadores e painéis de distribuição.
• Fábricas: Proteção para motores, geradores e equipamentos de distribuição.
• Edifícios comerciais: Protege fontes de alimentação e cargas críticas.

O RET521 pode ser usado emproteção da rede elétricapara redes elétricas de grande escala, especialmente em redes de transmissão e distribuição de média e alta tensão. Pode fornecer:

• Sobrecorrente e Proteção Diferencial: Para proteção de equipamentos importantes, como transformadores, disjuntores e geradores.
• Regulação de tensão e frequência: Garante a estabilidade nas condições da rede monitorando e controlando os parâmetros de tensão e frequência.
• Isolamento e restauração de falhas: pode ser configurado para isolar falhas automaticamente e restaurar o serviço o mais rápido possível.

Aplicativos:

• Subestações de serviços públicos: Proteção de transformadores, alimentadores e quadros de distribuição em subestações de transmissão e distribuição.
• Estabilidade da rede: Garante uma operação confiável em caso de falhas ou distúrbios na rede elétrica.

O RET521 é usado paraproteção da rede de distribuição, garantindo a integridade e segurança dos sistemas elétricos que fornecem eletricidade aos usuários finais. Os recursos de proteção incluem:

• Proteção do Alimentador: Sobrecorrente, falha à terra e proteção de sub/sobretensão para linhas de distribuição.
• Detecção de falhas: Inclui detecção rápida de falhas e disparo para minimizar o impacto das falhas no restante do sistema.
• Rejeição de Carga: Em caso de falha, o relé pode liberar cargas não críticas para garantir a estabilidade das partes mais vitais do sistema.

Aplicativos:

• Redes de distribuição urbana e rural: Protege alimentadores de média tensão e transformadores de distribuição.
• Microrredes: Protege sistemas elétricos isolados usados ​​em áreas remotas ou instalações de pequena escala.

Personalização: 2CDS200936R0001 S2C-H11L

• • Sobrecorrente (50/51): Configure as configurações de pickup (em termos de múltiplos de corrente nominal), configurações de atraso de tempo e a característica de tempo (por exemplo, inverso, tempo definido ou IDMT). Você pode definir oinstantâneo(50) ouatrasado(51) proteção de sobrecorrente para faltas de fase e de terra.
  • Falha à terra (50N/51N): Defina os limites de pickup e atrasos de tempo para detecção de falta à terra. Isto pode ser ajustado com base nos métodos de aterramento do sistema (por exemplo, sistemas solidamente aterrados ou aterrados por alta impedância).

• Proteção Diferencial (87):

  • Definirlimites de captaçãopara proteção diferencial com base nas relações do transformador de corrente (TC) utilizadas no sistema. O relé pode ser configurado para detectar ambossimpleserestritoproteção diferencial baseada nas necessidades do sistema (por exemplo, para transformadores ou geradores).
  • Personalize osensibilidadepara minimizar falsos disparos e garantir a detecção rápida de falhas.

• Proteção contra sobrecarga térmica:

  • O relé permite definir oconstante de tempo térmicoeconfigurações de sobrecarga, que ajuda a proteger transformadores, motores e outros equipamentos críticos contra condições de sobrecarga prolongada.
  • Omodelo térmicopode ser ajustado com base no tipo de carga (por exemplo, motores, transformadores) e nas condições operacionais esperadas.

• Proteção de tensão e frequência:

  • Definir personalizadosubtensãoesobretensãolimites de proteção.
  • Configurarsubfrequênciaeexcesso de frequênciaconfigurações baseadas na tolerância de frequência da rede e nos requisitos operacionais do equipamento.

• Proteção Restrita contra Falta à Terra (87N):

  • A sensibilidade e a detecção de falhas próximas ao ponto neutro do transformador ou gerador podem ser ajustadas para maior precisão e limites mais baixos de detecção de falhas.

• Atrasos de tempo:

  • Os atrasos de proteção para funções de sobrecorrente, falta à terra e proteção diferencial podem ser configurados com base nos requisitos de coordenação de proteção do sistema.

O RET521 suporta uma variedade de protocolos e padrões de comunicação, permitindo que seja perfeitamente integrado aos sistemas existentes de controle, monitoramento e automação. A personalização dessas configurações de comunicação garante compatibilidade com sistemas SCADA, monitoramento remoto e outros relés de proteção.

• Conformidade com IEC 61850:

  • Mensagens GOOSE(Evento genérico de subestação orientado a objetos): Personalize mensagens GOOSE para comunicação ponto a ponto rápida dentro de uma subestação.
  • ConfigurarBlocos de controle de relatório (RCBs)eValores amostradosintegrar o relé com outros dispositivos de proteção e controle da subestação.
  • Definirnós lógicoseatributos de dadospara adaptar o comportamento de comunicação do relé aos requisitos específicos do sistema.

• Modbus RTU/TCP e DNP3:

  • ConfigurarModbus RTUouModbus TCPcomunicação para troca de dados com SCADA e outros sistemas de monitoramento.
  • ConfigurarDNP3(Protocolo de Rede Distribuída) para monitoramento e controle remoto, que é comumente usado em redes de serviços públicos e industriais.

• Configuração Ethernet:

  • PersonalizarEthernetconfigurações, incluindo endereços IP, máscaras de sub-rede, configurações de gateway e portas de comunicação para alinhar com a infraestrutura de rede.
  • UsarSNTP (protocolo de tempo de rede simples)para sincronizar o relógio interno do relé com a referência horária do sistema.

O RET521 possui váriosE/S digital e analógicaopções que podem ser personalizadas para atender aos requisitos de controle e monitoramento do seu sistema.

• Entradas Digitais:
  • Configure até 8 entradas digitais, que podem ser atribuídas a diferentes finalidades comogatilhos de alarme,indicações de falha,sinais de viagem, emonitoramento de status. Estas entradas podem ser ligadas a dispositivos externos como interruptores ou disjuntores.
  • Defina ofaixa de tensão de entradapara essas entradas digitais (por exemplo, 24 V CC, 48 V CC).
• Saídas Digitais:
  • Personalize até 6 saídas digitais para enviarsinais de viagem,alarmes, ou outros comandos de controle para dispositivos externos comodisjuntoresouindicadores visuais.
  • Estas saídas podem ser configuradas para serem ativadas com base em disparos de proteção específicos (por exemplo, sobrecorrente, falha à terra).
• Entradas Analógicas:
  • Você pode personalizarentradas analógicaspara medir parâmetros como corrente, tensão, temperatura ou outras variáveis ​​do sistema. Normalmente, 4 entradas analógicas estão disponíveis.
  • Defina ofator de escalae as faixas correspondentes para medições de tensão e corrente com base nas classificações do sistema e nas relações TC/PT.
• Contatos de viagem de retransmissão:
  • Configurar ológica de contato de disparocom base nas necessidades de proteção (por exemplo, disparo retardado ou imediato) e escolha entre contatos normalmente abertos (NA) ou normalmente fechados (NF).

O RET521 fornece umInterface Homem-Máquina (IHM)que pode ser personalizado para atender às necessidades do usuário final. Isto pode melhorar a eficiência operacional e permitir que os operadores acessem dados críticos do sistema.

• Configurações de exibição:
  • Personalize as informações exibidas no painel frontalTela LCD(por exemplo, detalhes de falhas, configurações de proteção, status do sistema).
  • DefinirLEDs de statuspara fácil visualização das condições de desarme e alarme (por exemplo, íntegro, desarme, advertência).
• Proteção por senha:
  • Definirproteção por senhapara diferentes níveis de usuário para restringir o acesso a configurações críticas (por exemplo, modificação de configurações, redefinição de falha ou confirmação de desarme). Isso garante a segurança e evita alterações não autorizadas.
• Registro de eventos e gravação de falhas:
  • O log de eventos pode ser personalizado para incluir detalhesregistros com carimbo de data/horade eventos como desarmes, alarmes e alterações no status do sistema. Oforma de onda de falhaa duração da captura pode ser ajustada para atender às necessidades de análise de falhas.
• Configurações de idioma:
  • Oconfigurações de idiomapara a exibição pode ser personalizada para se adequar à região operacional ou às preferências da equipe. Muitos dispositivos ABB permitem vários idiomas na interface.

O RET521 oferece suporte personalizávelesquemas de proteção, essenciais para otimizar a proteção de redes elétricas complexas. Esta personalização inclui:

• Intertravamento Seletivo de Zona(ZSI):

  • Você pode configurar o intertravamento seletivo de zona entre diferentes relés para coordenar a proteção em diversas zonas (por exemplo, em uma subestação ou usina de energia) para garantir que apenas a seção defeituosa da rede seja desconectada.

• Lógica e Coordenação de Tempo:

  • Definirsequências de atraso de tempoefunções lógicaspara disparo coordenado e isolamento de falta. Isto é especialmente importante em grandes redes onde os disparos em cascata devem ser evitados.

• Rejeição de carga e configurações de prioridade:

  • Personalize oredução de cargasequência, permitindo a desconexão controlada de cargas não críticas para manter a estabilidade das partes mais essenciais do sistema durante falhas ou condições de sobrecarga.

O firmware e software do RET521 são atualizados regularmente pela ABB para apresentar novos recursos, funções e correções de bugs. A personalização do relé para versões específicas de firmware garante que o relé de proteção permaneça atualizado e compatível com as necessidades de evolução do seu sistema.

• Ferramentas de configuração de software:
  • REX 521ePCM600(software de configuração de proteção da ABB) são usados ​​para definir as configurações do relé, comunicação, funções de proteção e parâmetros do sistema. O software permite que vocêconfigurações de importação/exportaçãopara fácil integração com outros sistemas.
  • Atualizações de firmware: as atualizações podem ser carregadas remotamente ou localmente para melhorar a funcionalidade ou adicionar novos recursos.

Para atender aos crescentes requisitos de segurança cibernética em sistemas de energia modernos, o RET521 suportamedidas de cibersegurançacomo:

• Controle de acesso baseado em senha: Para limitar o acesso às configurações sensíveis do relé.
• Criptografia: Certifique-se de que a comunicação (especialmente via Ethernet, Modbus, IEC 61850) seja segura.
• Acesso remoto seguro: Configurações configuráveis ​​de firewall e autenticação para monitoramento e controle remoto.

Suporte e Serviços: 1MRK001530-AC RET521

Nossos Servo Drives Industriais são projetados para fornecer controle preciso da velocidade e posição do motor. Oferecemos uma variedade de suporte técnico e serviços para ajudá-lo a aproveitar ao máximo seu produto, incluindo:

• Assistência e orientação de instalação
• Treinamento e educação sobre produtos
• Suporte técnico remoto para solução de problemas e solução de problemas
• Serviços de reparação e manutenção
• Atualizações e melhorias de produtos

Nossa equipe de técnicos e engenheiros experientes se dedica a garantir que você tenha o suporte e os recursos necessários para manter suas operações funcionando perfeitamente. Contate-nos hoje para saber mais sobre nossos Servo Drives Industriais e o suporte técnico e serviços que oferecemos.
