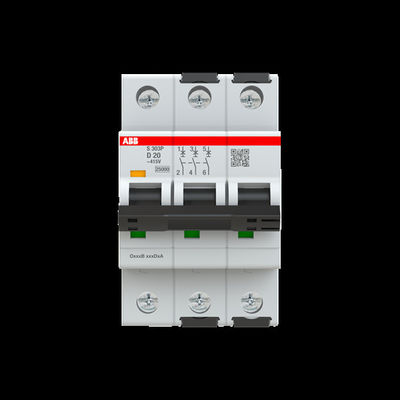

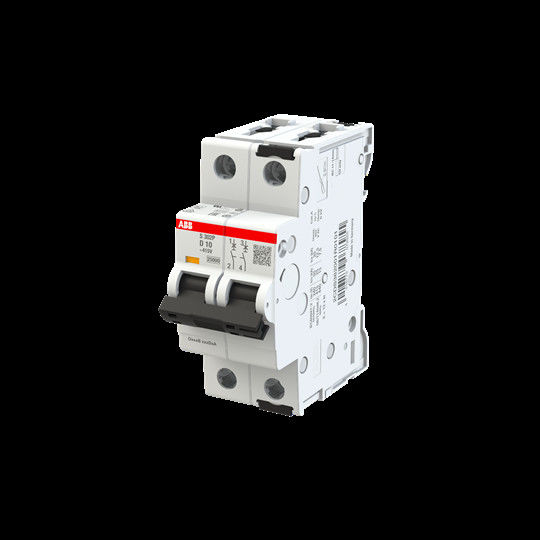

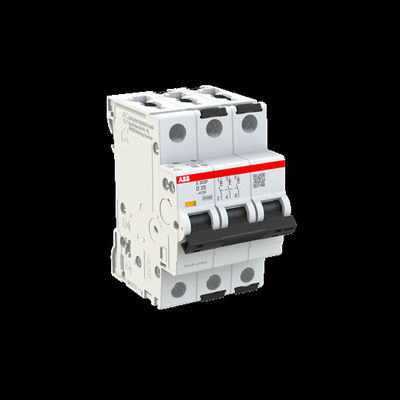

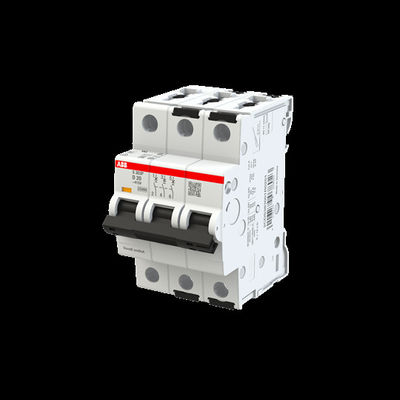

ABB 2CDS382001R0101 Interruptor de núcleo de contato auxiliar da série S200

Descrição do produto:2CDS382001R0101

OABB2CDS382001R0101MCB faz parte do conhecido programa da ABBSérie S200, oferecendoproteção de circuito compacta e de alto desempenhoem um design econômico. Este MCB foi projetado para desconectar automaticamente circuitos elétricos no caso de umsobrecargaoucurto-circuito. Isso ajuda a evitar possíveis danos à fiação elétrica, eletrodomésticos ou equipamentos, além de garantir a segurança ao reduzir o risco de incêndios elétricos.

Principais características do2CDS382001R0101inclua seuCaracterística de disparo da curva C, que é ideal para aplicações de uso geral, como proteçãocircuitos de iluminação, pequenos eletrodomésticos e pequenos motores. O disjuntor é classificado para10A, tornando-o adequado para demandas moderadas de energia. Com umcapacidade de interrupção de 6 kA, ele pode interromper com segurança as correntes de falha em caso de curto-circuito.

OSérie S200MCBs são montados em umTrilho DIN de 35mm, um padrão amplamente utilizado para fácil instalação emquadros de distribuiçãoepainéis elétricos. Este MCB compacto ofereceproteção confiávelpara instalações elétricas sem ocupar espaço excessivo. Ele foi projetado para suportar uma ampla variedade de condições ambientais, com uma faixa de temperatura operacional de-25°C a +60°C, tornando-o versátil para vários climas.

Características:2CDS382001R0101

• Design Compacto:

  • OSérie S200é projetado com umcompacto, economiza espaçofator de forma. Ele cabe em umTrilho DIN de 35mm, que é um padrão para instalações de painéis elétricos. Isso garante facilidade de integração emquadros de distribuiçãoepainéis de controlesem ocupar espaço excessivo.

• Configuração de pólo único (1P):

  • O2CDS382001R0101é umunipolarMCB, o que o torna adequado paraaplicações monofásicas. Ele foi projetado para proteger indivíduoscircuitos de iluminação,pequenos eletrodomésticos, oupontos de vendaque operam com alimentação elétrica monofásica.

• Característica de disparo: Curva C:

  • Curva Csignifica que o disjuntor desarmará quando a corrente exceder5 a 10 vezes a corrente nominal. Esta característica é ideal para aplicações onde correntes de partida moderadas são comuns, como circuitos que alimentammotores pequenos,iluminação, oueletrodomésticos.
  • OCurva Cfornece umproteção equilibradaentre a prevenção de disparos indesejados e a garantia de desconexão rápida em caso de falha.

• Corrente nominal (entrada):

  • O disjuntor é classificado para10A, tornando-o adequado para circuitos com consumo moderado de corrente. Ele pode proteger circuitos e equipamentos contrasobrecargaecurtos-circuitosem sistemas com10 Uma classificação atual.

• Tensão Nominal (Un):

  • O2CDS382001R0101está classificado para230 VemCA monofásicosistemas. Ele foi projetado para uso emresidencialecomercial leveinstalações elétricas, fornecendo proteção essencial para circuitos padrão de baixa tensão.

• Alta Capacidade de Quebra (Icn):

  • O MCB possuicapacidade de interrupção de 6 kA, o que significa que pode interromper com segurança correntes de falta até6.000 amperessem causar danos ao dispositivo ou criar riscos de segurança. Esta alta capacidade garante que o MCB possa lidar com condições de curto-circuito potencialmente graves.

• Proteção Térmica e Magnética:

  • O MCB ofereceproteção térmica(contra sobrecargas) eproteção magnética(contra curto-circuitos). O mecanismo térmico desarma o disjuntor quando a corrente excede seu valor nominal por um período prolongado, enquanto o mecanismo magnético desarma instantaneamente em caso de curto-circuito.

• Resistência Mecânica e Elétrica:

  • O2CDS382001R0101está classificado para20.000 operações mecânicase4.000 operações elétricassob carga normal, tornando-o uma solução confiável e duradoura para instalações residenciais e comerciais leves.

• Tolerância Ambiental:

  • Opera eficazmente dentro de uma amplafaixa de temperatura ambiente de -25°C a +60°C, permitindo que seja usado em diversos ambientes, inclusive aqueles com temperaturas extremas.

• Fácil instalação:

  • OMontagem em trilho DINpermite uma instalação rápida e segura. O MCB é fácil de instalar em qualquerquadro de distribuição padrãooupainel de controle, garantindo o uso eficiente do espaço e simplificando o processo de instalação.

• Conformidade IEC/EN:

  • OABB2CDS382001R0101O MCB está em conformidade comPadrão IEC/EN 60898-1, o que garante que o disjuntor atendapadrões internacionais de segurança e desempenhopara proteção do circuito.

• Baixa manutenção:

  • Uma vez instalado, o MCB requer manutenção mínima, tornando-o uma solução eficiente e econômica para proteção a longo prazo.

• Segurança e Confiabilidade:

  • O MCB garante aoperação segurados circuitos elétricos, desligando-os em caso de sobrecarga ou curto-circuito, protegendo assim a fiação, os aparelhos e os equipamentos conectados ao circuito.

Parâmetros técnicos:2CDS382001R0101

Aplicações:2CDS382001R0101

• Circuitos de Iluminação: A classificação 10 A eCaracterística de disparo da curva Ctorná-lo ideal para protegercircuitos de iluminaçãoem edifícios residenciais, onde normalmente são encontradas correntes de irrupção moderadas quando as luzes são ligadas.
• Pequenos Eletrodomésticos: Pode ser usado para proteger circuitos que alimentam pequenos aparelhos, comomicroondas,torradeiras,fãs,máquinas de cafée outros dispositivos elétricos domésticos.
• Tomadas e tomadas: Este MCB fornece proteção paracircuitos de saídanas residências, evitando que sobrecargas ou curtos-circuitos danifiquem aparelhos ou fiações ligadas às tomadas.
• Equipamento de escritório: Em pequenos escritórios ou ambientes de varejo, oABB2CDS382001R0101pode proteger circuitos que alimentam equipamentos de escritório, comocomputadores,impressoras,televisões, eunidades de ar condicionado.
• Motores Pequenos: É adequado para proteger circuitos que alimentammotores pequenos, como os usados ​​emfãs,bombas, ouSistemas HVAC(aquecimento, ventilação e ar condicionado) onde correntes de irrupção moderadas são comuns.
• Sistemas de iluminação: Circuitos de iluminação comercial empequenas lojas,restaurantes, enegóciospodem ser protegidos com este MCB, garantindo proteção contra sobrecargas e curtos-circuitos.
• Painéis de controle: O2CDS382001R0101é comumente usado empainéis de controle elétricopara protegercircuitos industriais de baixa potênciaou componentes individuais em sistemas maiores.
• Pequenas bombas e ventiladores: Em configurações industriais leves, este MCB pode proteger circuitos que alimentam energia paramotores pequenos,bombas, oufãs, que normalmente apresentam correntes de inicialização moderadas.
• Proteção de Máquinas e Equipamentos: Nos casos em que estejam envolvidas máquinas ou equipamentos de menor porte, o MCB ofereceproteção confiávelpara circuitos contra sobrecargas e curtos-circuitos, evitando danos a equipamentos sensíveis.
• Sistemas de painéis solares: Quando usado em combinação com MCBs com classificação DC apropriados, o2CDS382001R0101pode fornecer proteção de circuito parasistemas solares fotovoltaicos (PV), onde os circuitos que conectam painéis solares a inversores necessitam de proteção contra curtos-circuitos e sobrecargas.
• Bancos de baterias: O MCB pode fazer parte do esquema de proteção embancos de baterias solares, garantindo a operação segura do sistema e protegendo contra falhas elétricas que possam surgir no sistema.
• Automação residencial: Paraautomação residencialesistemas domésticos inteligentes, o2CDS382001R0101pode proteger circuitos que alimentam dispositivos inteligentes, interruptores e painéis de automação, garantindo que o sistema permaneça seguro em caso de falhas.
• Projetos elétricos faça você mesmo: Este MCB é ideal para entusiastas de bricolagem que constroem ou atualizam instalações elétricas domésticas, comoluzes de jardim,circuitos ao ar livre, ou qualquer projeto onde seja necessária proteção de corrente moderada.
• Montagem em painel: O2CDS382001R0101pode ser usado emquadros de distribuiçãopara fornecer proteção para ramais individuais em instalações elétricas. Muitas vezes é encontrado emresidencialoucomercialpainéis elétricos que fornecem energia para diferentes áreas de um edifício.
• Sistemas de Subdistribuição: Este MCB também pode protegercircuitos de subdistribuiçãocontra sobrecarga ou curto-circuito, garantindo o funcionamento seguro dos circuitos secundários que se ramificam do painel principal.
• Sistemas elétricos de baixa potência: Este modelo é adequado para protegersistemas de baixa potênciaque não excedam a corrente nominal de 10 A, incluindo aquelas encontradas empequenas oficinas,circuitos de hobby, oumáquinas pequenas.
• Característica de disparo da curva C: Ideal para proteção de uso geral onde estão presentes correntes de partida (por exemplo, para motores ou aparelhos).
• 10 Classificação A: Perfeito para típicoresidencialecomercial levecircuitos.
• Capacidade de interrupção de 6 kA: Fornece alta proteção contra curto-circuito, garantindo que mesmo em caso de correntes de falta significativas, o disjuntor será desconectado com segurança.

Personalização: 2CDS382001R0101

• ABB oferece uma ampla gama deMCBscom diferenteclassificações atuais(por exemplo,2A,6A,16A, etc.) dependendo dos requisitos de proteção do circuito. Embora o2CDS382001R0101está classificado para10A, outros modelos doSérie S200pode ser personalizado para se adequar a circuitos que requerem diferentes valores de amperagem.
• Classificações de tensãotambém pode variar, permitindo que você escolha modelos projetados paratensão mais altaaplicações ou parasistemas multifásicosse necessário. A série S200 também inclui3 pólosou4 pólosdisjuntores paratrifásicoou aplicações mais complexas.

• Curva B: Viagens entre3 a 5 vezes a corrente nominal. Adequado para circuitos com baixa corrente de partida.
• Curva D: Viagens entre10 a 14 vezes a corrente nominal. Ideal para circuitos com altas correntes de partida (por exemplo, motores grandes ou circuitos de transformadores).
