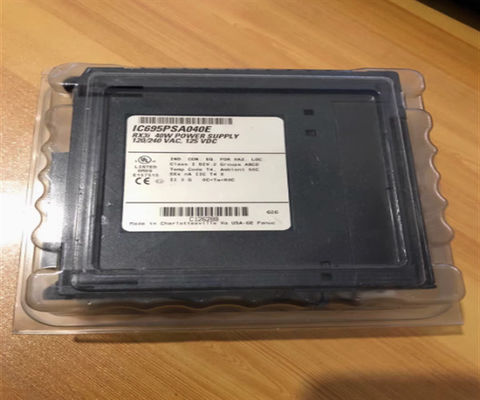

IC695PSA040 Fonte de alimentação GE Fanuc Fonte de alimentação multiuso

Descrição do produto IC695PSA040

O IC695PSA040 é uma fonte de alimentação de 120/240 volts AC ou 125 volts DC, 40 Watt da série GE Fanuc RX3i.A sua tensão de funcionamento é de 85-264 VAC ou de 100-300 VDC.

A fonte de alimentação RX3i tem três saídas:

+3,3 VDC - para utilização interna em módulos RX3i com número de catálogo IC695.

+5.1 VDC

+24 Relé VDC - pode ser utilizado para alimentar circuitos em módulos de Relé de Saída.

A fonte de alimentação PACSystems RX3i é um sistema escalável, baseado em rack, que fornece controle rápido e consistente entre módulos separados.Os utilizadores podem desenvolver e manter as suas funções de controlo personalizadasIsto inclui a visualização, o movimento e a rede.

Outra grande característica é o PACMotion Controller que fornece toda a flexibilidade e lógica da máquina necessária para usar a automação avançada da máquina em seu negócio.

Embora projetado especificamente para suportar o PACSystem RX3i, apenas uma fonte de alimentação IC695PSA040 pode ser instalada no Backplane Universal de cada vez.A fonte de alimentação não é compatível com outras fontes RX3i, quer em modos de capacidade aumentada quer em modos redundantes.

A fonte de alimentação tem quatro LEDs que indicam o estado da fonte de alimentação.O LED de potência é o mais alto e será verde quando a energia é fornecida para o plano de fundo ou âmbar se o interruptor de alimentação estiver desligado. Quando o P/S Fault LED brilha de vermelho, a fonte de alimentação falhou e não está a fornecer tensão ao plano de fundo.O LED Overtemp brilha em âmbarQuando a fonte de alimentação estiver próxima ou acima da capacidade de saída máxima em qualquer saída, o LED de sobrecarga brilha em âmbar.

É importante que a porta desta unidade permaneça fechada durante o funcionamento, evitando assim riscos de choque, que podem causar ferimentos graves ou fatais.

Especificações técnicas de IC695PSA040

O módulo IC695PSA040 é um módulo de alimentação industrial da série GE Fanuc RX3i PACSystems que é feito para fornecer energia aos dispositivos dos PLCs RX3i PACSystems.O módulo de alimentação IC695PSA040 pode fornecer dispositivos com tensão AC na faixa de 85 a 264 Volts AC, e com tensão CC na faixa de 100 a 300 Volts DC. Sua potência nominal máxima de entrada em carga total é de 70 Watts.A tensão nominal de entrada do módulo de alimentação IC695PSA040 é de 120/240 volts AC e 125 volts DCSuporta isolamento entre a entrada e o plano de fundo que é classificado em 250 Volts AC continuamente e em 1500 Volts AC por 1 minuto.

O módulo de alimentação GE Fanuc IC695PSA040 RX3i PACSystems tem 3 saídas diferentes.Output nominal de 3 volts DC destinado a ligação a outros módulos PACSystems RX3i que fazem parte da linha de produtos RX3i IC695A segunda saída tem uma potência nominal de 5,1 volts DC, e a terceira saída tem uma potência nominal de 24 volts DC e destina-se a alimentar os circuitos em módulos de relé de saída compatíveis.O módulo de alimentação IC695PSA040 nunca deve ser instalado em qualquer plano de fundo que não seja um plano de fundo universal RX3i PACSystems., e apenas 1 módulo de alimentação IC695PSA040 pode ser utilizado de cada vez num RX3i PACSystems PLC. Esta alimentação não pode ser utilizada em qualquer tipo de sistema de redundância.Este módulo de alimentação é escalável e vem com lógica de máquina.
