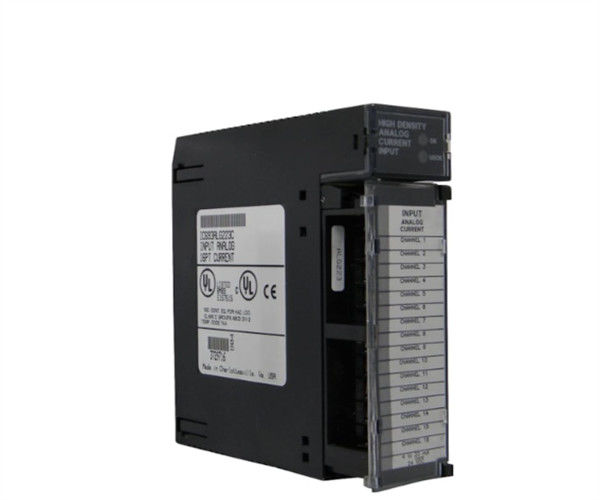

Modulo de entrada de corrente analógica de 16 canais da GE-Emerson IC693ALG223

Descrição do produto IC693ALG223

IC694ALG223 é um módulo de entrada de corrente analógica com 16 canais/entrada de ponta única. Cada entrada pode ser configurada com o software fornecido para qualquer uma das três faixas de entrada: 4 a 20 mA, 0 a 20 mA,ou de 4 a 20 mA.

Os limites de alarme estão disponíveis em altas e/ou baixas em todas as faixas.que permite a detecção de falhas de fios abertos em aplicações de 4 a 20 mAO módulo pode relatar o estado do módulo e o estado de energia externa para a CPU usando endereços de referência de programa atribuídos.A instalação do módulo IC694ALG223 é compatível com qualquer fenda de E/S num sistema RX3i.

O IC694ALG223 utiliza 120 mA do barramento de 5 VDC no plano de fundo do PLC e requer 65 mA mais corrente de loop atual (s) de uma fonte de +24 VDC fornecida pelo usuário.

O LED MODULE OK emite informações sobre o estado do módulo no power-up. Se o LED mostrar ON, então o status é OK, e o módulo está configurado. Se mostrar OFF, então nenhuma energia do plano de fundo é reconhecida,ou o temporizador do cão de guarda expirou). Flashing rápido contínuo: indica que os dados de configuração não estão a ser recebidos da CPU.Flashes lentos seguidos de OFF sugerem um diagnóstico de power-up falhado ou um erro de execução de código encontradoO LED de alimentação do utilizador confirma que a alimentação externa de 24 VDC está dentro das especificações esperadas.

Os parâmetros configuráveis do módulo IC694ALG223 incluem canais ativos, endereço de referência para dados de entrada, comprimento e alcance, alarme baixo/alto e conjunto de digitalização I/O.

Especificações técnicas de IC693ALG223
