Allen-Bradley 1734-AENTR Ethernet/IP Adaptador de módulo

Descrição de1734-AENTR

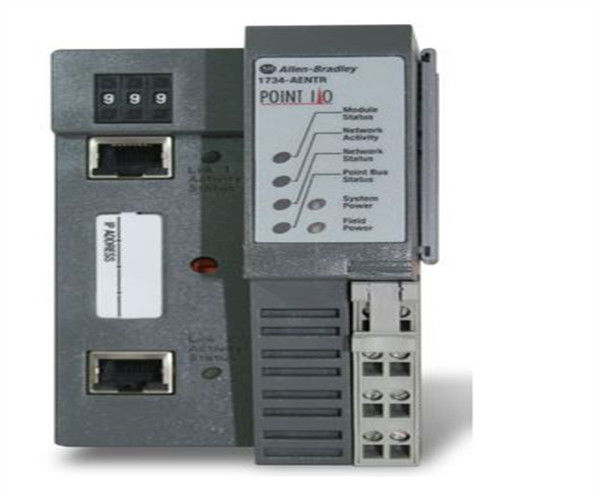

O Allen-Bradley 1734-AENTR é um módulo de comunicação dual Ethernet POINT I/O que é usado para interfaçar um rack POINT I/O ao controlador central na rede Ethernet I/P.Este adaptador é capaz de ser implementado em Ring, Star and Tree Topology e é alimentado por uma fonte externa de 24VDC.

O 1734-AENTR suporta o protocolo TCP/UDP/IP com conexão física estabelecida usando cabo de categoria 5 ou categoria 6.Este adaptador suporta 10/100 Mbit velocidade de transmissão com função de negociação automática.

O endereço IP pode ser atribuído através dos switches do volante ou com o uso do utilitário DHCP BOOT-P. Na maioria das aplicações, este módulo é configurado com um endereço IP estático.o endereço IP não muda mesmo se o dispositivo estiver desligado. Alternativamente, o módulo pode ser configurado com endereço IP dinâmico.Este modo é aplicado em aplicações com um requisito muito específico, pois pode resultar em erros de comunicação devido a mudança súbita no endereço IP.

Este módulo é instalado na parte mais à esquerda de um sistema de E/S POINT e é o único módulo que estabelece ligação à rede e ao controlador principal.Ele transfere dados de E / S de seu backplane local de E / S para o controlador através da redeAlém disso, este adaptador POINT I/O suporta comunicação simultânea com diferentes módulos de scanner.O Allen-Bradley 1734-AENTR I/O é um adaptador Ethernet de 2 portas que fornece conectividade de rede Ethernet/IP a uma taxa de 10 a 100 Mbits/s, semi- ou full-duplex. Ele vem com 2 portas para conectores RJ-45 de passagem, categoria 5 que são usados para suportar redes de anel ou daisy chain / linear,e as topologias de rede de árvores e estrelas existentesEstas portas Ethernet são configuradas como switches incorporados. O adaptador faz parte da série 1734 de adaptadores de comunicações de 2 portas para módulos de I/O POINT.Ele usa mensagens encapsuladas dentro do protocolo padrão TCP/UDP/IPO cabo de par torcido classificado na categoria 5 é usado para interfaçar. Não são necessárias tabelas de programação e roteamento de rede.O 1734-AENTR é capaz de suportar simultaneamente ligações de vários controladoresO adaptador 1734-AENTR é montado e posicionado verticalmente em um trilho DIN.Outras maneiras de definir o endereço do protocolo Internet da rede incluem recuperar o endereço IP de uma memória não volátil e usar um servidor DHCP (definir o módulo para DHCP habilitado). Para evitar controle não autorizado ou perda de controle, atribuir um endereço IP fixo ao adaptador de E/S. Se o utilitário DHCP for usado, certifique-se de que ele está configurado com o mesmo endereço IP que o adaptador.

O Allen-Bradley 1734-AENTR é um módulo de comunicação Point I/O Dual Ethernet. Ele suporta Topologia de Anel, Estrela e Árvore e velocidade de transmissão de 10/100 Mbits/s no modo Half ou Full-Duplex.Este módulo suporta montagem de trilho DIN e requer 24 volts DC Voltagem de entrada.
