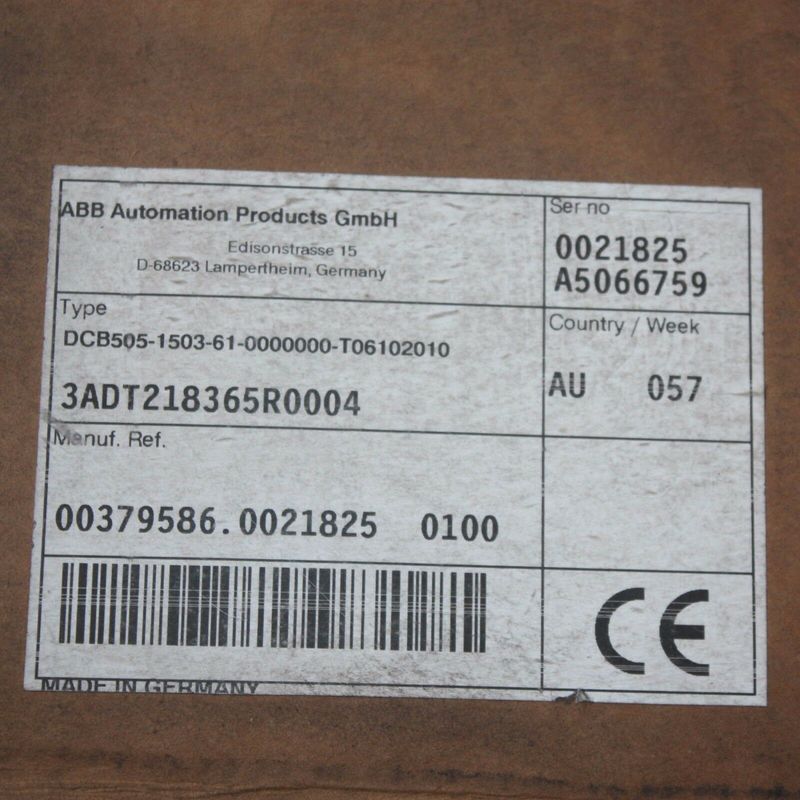

ABB 3ADT218365R0004 DCB505-1503-61-0000000-T06102010

Descrição do produto:3ADT218365R0004 e DCB505-1503-61-0000000-T06102010

• Tipo de produto: Este número de peça corresponde a umRelé ou dispositivo de controle ABBque normalmente é usado paraproteção e automaçãoem sistemas de distribuição elétrica. O produto pode fazer parte do programa da ABBsistemas de relé de proteçãoou umdispositivo de controle digitalusado em painéis ou sistemas de controle elétrico.
• Aplicativos comuns:
  • Usado emaparelhagem de média tensão.
  • Parte docontrole ou proteçãosistema emsubestações,redes industriais, ourede inteligentesistemas.
• Mais informações:
  • Isto poderia fazer parte de umsistema de proteção eletromecânicaouinterface de comunicaçãousado parasupervisãoedetecção de falhas.
  • Pode apresentarcapacidades de comunicação, comoModbusouCEI 61850, para fazer interface com sistemas SCADA.

Características:3ADT218365R0004 e DCB505-1503-61-0000000-T06102010

• • Subestações: Utilizado em subestações elétricas para proteção de transformadores, alimentadores e outros equipamentos críticos.
  • Redes Industriais e de Utilidades: Fornece proteção aos sistemas de distribuição elétrica em fábricas, usinas de energia e outras instalações industriais.
  • Aparelhagem: Comumente integrado emaparelhagem de média tensãopara permitir operações de comutação seguras e confiáveis.
• Características:
  • Proteção graduada por tempo: Características tempo-corrente ajustáveis ​​para proteção contra sobrecorrente.
  • Interfaces de comunicação: suporta potencialmente protocolos de comunicação comoCEI 61850ouModbus, permitindo a integração comSistemas SCADAeredes inteligentes.
  • Gravação de eventos: Registra falhas e eventos de proteção para fins de diagnóstico.
  • Monitoramento e controle remoto: Fornece a capacidade de monitorar e controlar o sistema de proteção remotamente por meio de protocolos de comunicação.

• 2.DCB505-1503-61-0000000-T06102010 (Placa de Comunicação Digital - DCB)

  O segundo número da peça,DCB505-1503-61-0000000-T06102010, parece ser umPlaca de Comunicação Digital (DCB)usado nos sistemas de proteção, controle e monitoramento da ABB. Provavelmente é um módulo de comunicação que permiteaquisição de dados,diagnóstico de falhas, emonitoramento remotodentro dos sistemas mais amplos da ABB.

• Tipo:Placa de Comunicação Digital (DCB)oumódulo de comunicação.
• Função principal: Facilitacomunicação digitalentre dispositivos de proteção (como relés) e outros sistemas, comoSistemas SCADA,sistemas de controle de supervisão, oumonitoramento remotosistemas.
• Aplicativos:
  • Aparelhagem de média tensão: Integra relés de proteção com sistemas de manobra para monitoramento aprimorado e controle remoto.
  • Automação de subestação: Garante a comunicação entrerelés de proteção,comutador, ecentros de controleemsubestações automatizadas.
  • Redes inteligentes: Fornece integração comsistemas de redes inteligentespara permitir a coleta de dados em tempo real, detecção de falhas e otimização operacional.
• Principais recursos:
  • Suporte a protocolo: Provavelmente suporta protocolos de comunicação comoCEI 61850(para automação de subestações),Modbus,DNP3, ouCEI 60870-5para controle remoto e monitoramento.
  • Dados em tempo real: Facilita a coleta e transmissão dedados em tempo realsobre tensão, corrente, eventos de falha e status do sistema.
  • Diagnóstico Remoto: Fornececapacidades de diagnóstico remoto, permitindo que os operadores realizem manutenção ou isolamento de falhas sem estarem no local.
  • Registro de eventos e alarmes: Registra eventos de falha e alterações de status, que podem ser acessados ​​remotamente para análise.

• Funções de proteção:

  • Proteção de relé: Esses componentes (3ADT218365R0004) fornecemproteção diferencial,proteção contra sobrecorrente, eproteção de tensão, garantindo a integridade do sistema e evitando danos devido a falhas.
  • Coordenação de Proteção: Esses componentes normalmente fazem parte de um sistema de proteção integrado ondecoordenaçãoentre diferentes relés e dispositivos é essencial para isolar faltas com rapidez e precisão.

• Capacidades de comunicação:

  • Monitoramento e Controle Remoto: Tanto o relé (3ADT218365R0004) quanto a placa de comunicação (DCB505-1503-61-0000000-T06102010) provavelmente suportam monitoramento e controle remoto por meio de protocolos industriais padrão, comoCEI 61850,Modbus, eDNP3, permitindo integração perfeita comSistemas SCADA.
  • Aquisição de dados: ODCBplaca permite tempo realaquisição de dadose transferência para sistemas de controle centralizados, ajudando os operadores a monitorar a integridade e o desempenho de equipamentos críticos.
  • Gravação de eventos e histórico de falhas: Esses dispositivos registram eventos do sistema, incluindo falhas, e fornecem aos operadores dados detalhados para analisar e diagnosticar problemas.

• Aplicações em Automação:

  • Automação de Subestações: A integração destes componentes permitecontrole automatizadoegerenciamento de falhasdentro desubestações, facilitando operações mais eficientes e reduzindo a probabilidade de tempo de inatividade do sistema.
  • Automação Industrial: Esses componentes também são usados ​​emambientes industriaisonde o monitoramento robusto e contínuo de sistemas elétricos é necessário paraconfiabilidade do processo.

• Monitoramento Avançado e Detecção de Falhas:

  • Ambos os componentes podem ser configurados paradetecção avançada de falhas,registro de eventos, eanálise, que são essenciais para garantir que as falhas sejam rapidamente isoladas e resolvidas para manter a continuidade da energia.
  • Eles também podem apresentarautodiagnósticogarantir que o equipamento esteja funcionando corretamente ealertas automatizadospode ser acionado quando falhas específicas ou anomalias do sistema são detectadas.

Parâmetros técnicos:3ADT218365R0004 e DCB505-1503-61-0000000-T06102010

Aplicações:3ADT218365R0004 e DCB505-1503-61-0000000-T06102010

• • Proteção contra sobrecorrente,proteção contra curto-circuito,proteção contra falha à terra, eproteção contra sobrecarga térmicaparaaparelhagem de média tensão.
  • Usado emquadros de distribuiçãoedisjuntorespara detectar falhas e desencadear ações de proteção, garantindo a operação segura dos sistemas elétricos, isolando áreas com falha para evitar danos ou perigos ao sistema.
  • Configurações de relépode ser personalizado paradisparo seletivo, garantindo que apenas a seção defeituosa seja desconectada enquanto mantém o restante do sistema operacional.

Aplicativos:

• Proteção do Alimentador: Protege os alimentadores emredes de distribuiçãodetectando condições de sobrecorrente ou falha.
• Proteção do Transformador: Garantetransformadoresestão protegidos contra sobrecargas, curtos-circuitos e falhas à terra.
• Proteção do Motor: Detecta e protegemotoresdesobrecarga,falhas do estator, eestresse térmico.
• Proteção de Cabo: Protegecabos de alimentaçãocontra falhas e evita possíveis riscos de incêndio devido a eventos de curto-circuito.

Controle e Monitoramento Digital em Subestações:

• DCB505-1503-61-0000000-T06102010(Conselho de Comunicação):
  • Facilitaaquisição de dadosecontrole remotode sistemas elétricos dentroautomação de subestação.
  • SuportaCEI 61850eModbusprotocolos de comunicação para permitirinteroperabilidadeentre vários relés de proteção,comutador, eSistemas SCADA.
  • Permite transmissão de dados em tempo real, diagnóstico remoto egerenciamento de falhasemsubestações elétricas, garantindo eficiência operacional, detecção de falhas e resposta.

Aplicativos:

• Monitoramento Remoto de Subestações: Integra-se comSistemas SCADApara permitir que os operadores monitorem e controlem remotamente subestações elétricas.
• Detecção e isolamento de falhas: Habilitagravação de falhas,registro de eventos, ealarmesem tempo real, permitindo o rápido isolamento de falhas e reduzindo o tempo de inatividade.
• Monitoramento da integridade dos equipamentos: Monitora parâmetros comotensão,atual, etemperaturapara prever falhas de equipamentos e otimizar a manutenção.

Automação e Proteção em Aplicações Industriais:

• 3ADT218365R0004(Relé): Fornecesobrecorrente,curto-circuito, eproteção de tensãopara equipamentos elétricos industriais, comotransformadores,geradores, emotores.
• O relé garanteproteção seletivaem instalações industriais, ajudando a isolar falhas e minimizar o impacto nas operações, garantindo acontinuidade do serviçoem sistemas de produção críticos.

Aplicativos:

• Fábricas: Protege equipamentos e máquinas críticas, garantindo uma produção tranquila sem interrupções não planejadas.
• Redes de distribuição de energia: Utilizado em redes de energia industriais para garantir a proteção de ativos elétricos comomotores,comutador, etransformadores.
• Infraestrutura Crítica: Em instalações comocentros de dados,hospitais, oulaboratórios de pesquisa, onde a energia ininterrupta é crítica.

Proteção e Comunicação em Redes Inteligentes:

• 3ADT218365R0004eDCB505-1503-61-0000000-T06102010são adequados pararede inteligenteaplicações onde a comunicação e a proteção em tempo real são cruciais para a confiabilidade do sistema.
• DCB505-1503-61-0000000-T06102010permitedados em tempo realtroca entreredes de distribuição,relés de proteção, esistemas de monitoramento centralizados, permitindogerenciamento automatizado de redeebalanceamento de carga dinâmico.

Aplicativos:

• Recursos Energéticos Distribuídos (DERs): Integração de fontes de energia renováveis ​​comopainéis solaresouturbinas eólicasna rede, garantindo a estabilidade da rede através de uma gestão eficiente de falhas e distribuição de energia.
• Resposta à Demanda: Monitorizar e ajustar o consumo de eletricidade em resposta às condições de fornecimento, otimizando a utilização de energia e melhorando a fiabilidade da rede.

Comunicação e transferência de dados em locais remotos:

• ODCB505-1503-61-0000000-T06102010permite acesso remoto a sistemas de proteção e controle de energia em locais remotos ou de difícil acesso, onde o monitoramento tradicional no local pode ser impraticável ou caro.
• Dados em tempo realinformações sobre a saúde do sistema, eventos de falha e parâmetros operacionais podem ser transmitidos para um local central, permitindo que os operadores tomem medidas proativas sem a necessidade de estar fisicamente presentes.

Aplicativos:

• Plataformas Offshore de Petróleo e Gás: Em instalações offshore onde a distribuição e proteção de energia são essenciais para a segurança, e o monitoramento remoto pode reduzir a necessidade de pessoal no local.
• Sistemas de distribuição remota de energia: Garante operação e manutenção confiáveis ​​de sistemas elétricos em regiões geograficamente dispersas, como operações de mineração ou redes elétricas rurais remotas.
• Instalações de Energias Renováveis: Monitoramento remoto deparques eólicosouusinas de energia solarpara garantir que os sistemas estejam funcionando de maneira ideal.

Uso eficiente de energia em grandes instalações:

• 3ADT218365R0004(Relé) ajuda a prevenir perdas de energia devido a falhas ou operação ineficiente, detectando rapidamente problemas e acionando mecanismos de proteção.
• ODCB505-1503-61-0000000-T06102010(Quadro de Comunicação) permite que os gestores de energia coletem dados sobre consumo de energia, eventos de falha e desempenho do sistema para otimizar a distribuição de energia.

Aplicativos:

• Edifícios Inteligentes: Permite monitoramento e controle em tempo real de sistemas elétricos emedifícios comerciais, ajustando o uso de energia com base na demanda e na oferta.
• Eficiência Energética Industrial: Garantemotores,aquecimento, esistemas de refrigeraçãooperar com eficiência ideal, reduzindo desperdícios e custos de energia em instalações industriais.
• Monitoramento de utilidades: Usado porconcessionárias de eletricidadepara monitorar as condições da rede, otimizar os fluxos de energia e reduzir os custos operacionais detectando precocemente ineficiências.

Proteção de rede e comunicação em usinas de energia:

• 3ADT218365R0004pode ser usado para proteção emusinas de energia,estações transformadoras, einstalações de geração, garantindo a segurança da infraestrutura elétrica vital contra sobrecargas e falhas.
• ODCB505-1503-61-0000000-T06102010permite a comunicação entre a plantasistemas de proteçãoe osistema de controle centralizadopara facilitarmonitoramento em tempo reale resolução de falhas.

Aplicativos:

• Redes de Transmissão: Garante a proteção de equipamentos de alta tensão, comotransformadoresedisjuntoresde falhas ou sobrecargas.
• Controle de usina: Usado emnuclear,carvão, ourenovávelusinas de energia para garantir a proteção dos equipamentos de geração elétrica e a distribuição segura de eletricidade à rede.

Comunicação e gerenciamento de falhas em redes de serviços públicos:

• 3ADT218365R0004eDCB505-1503-61-0000000-T06102010são ideais pararedes de serviços públicoscomoredes elétricas, ondedetecção de falhasecontrole remotosão essenciais para garantir que a energia seja restaurada rapidamente em caso de falha.
• Esses sistemas podem ajudarmonitorcargas de rede, fornecem dados em tempo real e comunicam condições de falha aos operadores da rede, garantindo tempos de resposta mais rápidos e minimizando o tempo de inatividade.

Personalização:3ADT218365R0004 e DCB505-1503-61-0000000-T06102010

• • Escolha entre vários protocolos de comunicação adequados às suas necessidadesSCADA,DCS, ouautomação de subestaçãosistemas, comoCEI 61850,Modbus RTU/TCP,DNP3, eCEI 60870-5-104.
  • A seleção do protocolo pode ser personalizada com base no tipo de sistema de controle com o qual você está integrando, seja paracontrole em tempo real,monitoramento, oucoleta de dados.

• Mapeamento de dados:

  • Configure como os dados são transferidos e mapeados do relé de proteção para o sistema de controle central.
  • Selecione opontos de dados(por exemplo, tensão, corrente, status de falha, eventos de desarme) que precisam ser monitorados e transmitidos ao seu SCADA ou sistema de monitoramento.

• Redundância e Backup:

  • Configurarcaminhos de comunicação redundantes(por exemplo, links Ethernet duplos, portas seriais de backup) para aumentar a confiabilidade na comunicação, especialmente para aplicações de missão crítica emautomação de subestaçãoeredes inteligentes.

• Segurança e criptografia:

  • Personalize recursos de segurança para comunicação, incluindoproteção por senha,criptografia(por exemplo, TLS/SSL) econtrole de acessopara garantir a transmissão segura de dados, especialmente em ambientes com elevados requisitos de segurança cibernética.

Personalização da interface:

• Número de portas: Personalize onúmero de portas de comunicaçãoouinterfaces de modem(por exemplo, RS485, Ethernet) para atender às necessidades de configuração do sistema.
• Taxa de transferência de dados: Ajuste otaxa de transmissão de dadoseparâmetros de protocolo(comotaxa de transmissãopara Modbus outamanho do quadropara DNP3) para otimizar o desempenho com base na distância, tipo de rede e requisitos operacionais.

Funções de E/S personalizáveis:

• Configurarentradas/saídas analógicas e digitaiscom base nos sinais de medição e controle necessários.
  • Entradas Digitais: Personalizável para monitorar alarmes externos, sinais de status ou indicadores de falha.
  • Saídas Digitais: Pode ser configurado para acionar relés externos ou alarmes com base nas condições detectadas do sistema.

Suporte e Serviços:3ADT218365R0004 e DCB505-1503-61-0000000-T06102010

Nossos Servo Drives Industriais vêm com suporte técnico e serviços abrangentes para garantir desempenho e tempo de atividade ideais.

Oferecemos:

• Suporte por telefone e e-mail de nossa experiente equipe de suporte técnico
• Serviços de solução de problemas e reparos no local
• Diagnóstico remoto e assistência de programação
• Programas de treinamento e educação para equipes de manutenção e engenharia

Nossa equipe de especialistas se dedica a fornecer soluções rápidas e eficientes para quaisquer problemas que possam surgir, ajudando você a minimizar o tempo de inatividade e maximizar a produtividade.
