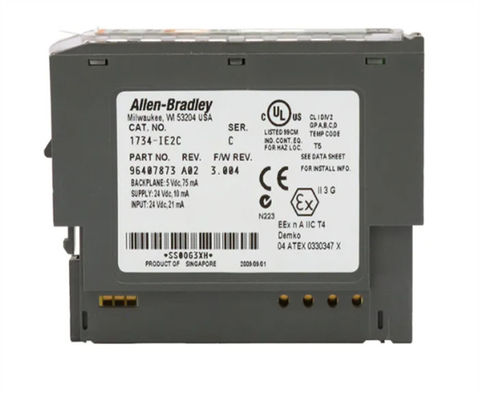

1734-IE2C ALLEN BRADLEY Ponto de entrada/saída 2 ponto módulo de entrada analógica

Descrição do 1734-IE2C

O módulo 1734-IE2C é um membro da série Allen-Bradley 1734 de módulos distribuídos de E/S. Este módulo opera a uma corrente de entrada de 4 a 20 mA ou uma de 0 a 20 mA.tamanho de fio recomendado é 22 a 14 AWG fio de cobre blindado sólido ou enrolado classificado em 167 graus Fahrenheit ou superior.

Este módulo pesa aproximadamente 0,036 kg ou 0,08 libras. Além disso, ele tem uma classificação de tipo de gabinete de estilo aberto e tem dimensões de 56 x 12 x 75,5 milímetros ou 2,21 x 0,47 x 2.97 polegadasO projeto compacto do 1734-IE2C® facilita a instalação e pode ser montado horizontalmente ou verticalmente.

O módulo analógico de entrada de corrente I/O 1734-IE2C POINT possui 2 canais de entrada simples, não isolados.Coloque o interruptor da chave em 3O 1734-IE2C é um módulo de 2 canais que converte uma corrente de entrada analógica num valor digital e lê uma corrente de entrada entre 0 a 20 mA ou 4 a 20 mA, dependendo do modo que é selecionado.As redes suportadas incluem ControlNetAlém disso, o 1734-IE2C usa uma fonte de alimentação externa de CC de 10 a 28,8 volts DC e 24 volts DC nominal, e usa uma corrente com uma classificação de 10 mA.O 1734-IE2C é classificado para suportar 2550 Volts DC por 60 segundos e tem 50 Volts de tensão de isolamento contínuaEmite uma dissipação de potência máxima de 0,6 W a 28,8 V DC e uma dissipação térmica máxima de 2,0 BTU/hora a 28,8 V DC.

O 1734-IE2C é basicamente um cartão de entrada analógico que requer uma base de terminal para funcionar.ou 1734-TOPSEste módulo suporta a montagem vertical e horizontal e suporta a montagem num carril DIN de 35 mm padrão.o interruptor de chave do módulo deve estar posicionado na posição 3.

O 1732-IE2C possui um conversor interno de analógico para digital (ADC) que tem uma resolução de conversão de 16 bits over 0...21 mA 0,32 μA/cnt usando conversão Delta-Sigma.Os dados convertidos são armazenados em formato inteiro assinado com precisão absoluta de 00,1% Full Scale @ 25 °C (77 °F) com desvio de precisão de 30 ppm/°C.

O 1734-IE2C é compatível para uso com qualquer plataforma de controlador Allen-Bradley.Plataformas de controladores CompactLogix e ControlLogixEste módulo suporta uma variedade de adaptadores de comunicação que permitem ao módulo comunicar com o controlador mestre através de um protocolo industrial específico.

O 1734-IE2C é um módulo de entrada analógico que faz parte da família de produtos POINT IO da Allen-Bradley.Cada canal é configurável para sinais de saída de 0-20 mA e 4-20 mA com resolução de 16 bits - superior a 0...21 mA 0,32 μA/cnt. É compatível com qualquer adaptador de comunicação POINT IO, tipicamente usado para implementar arquitetura distribuída de E/S. Este módulo requer 1734-TB, 1734-TBS, 1734-TOP,ou 1734-TOPS conjuntos de cablagem base.
