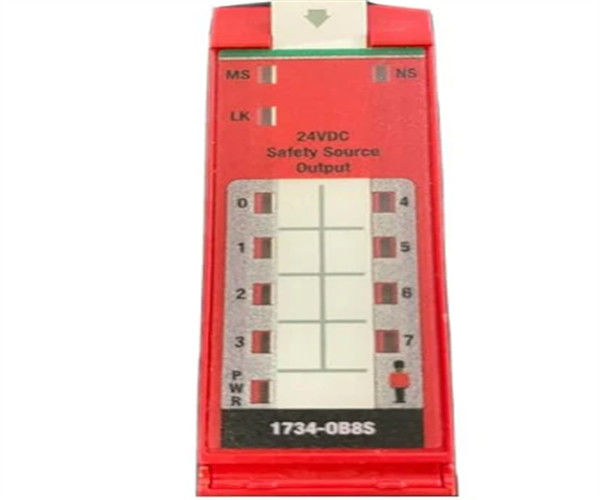

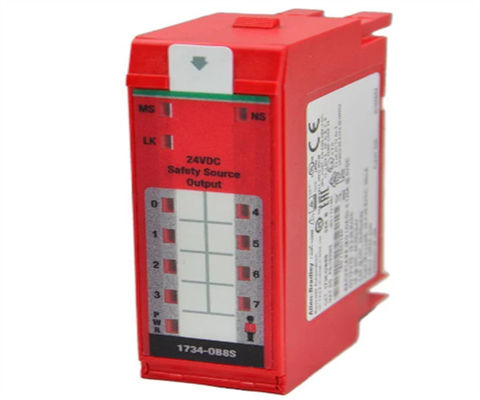

1734-OB8S Módulo de saída de abastecimento de segurança de 8 canais do Allen-Bradley POINT I/O

Descrição do 1734-OB8S

O módulo de saída de segurança Allen-Bradley 1734-OB8S POINT tem saídas de estado sólido e vem em 2 séries (A e B). Ele tem um modo de duplo canal que controlará qualquer redundância usando 2 sinais de saída.A série Allen-Bradley 1734-OB8S tem oito (8) saídas de fonte de corrente por móduloA saída 1734-OB8S tem uma corrente de saída de 1A por canal. Sua largura de pulso é de 475 micro/s com um período de pulso de 575 milissegundos. Tem um limite máximo de capacidade de campo por saída de 950 nF.A sua queda de tensão chega a 0O 1734-OB8S possui detecção de curto-circuito com uma categoria de detecção de falha curta, alta, baixa e de circuito cruzado.O curto-circuito é protegido eletronicamente e a sua saída pode agregar uma corrente de 8A.

O tempo de reação do 1734-OB8S é de até 6,2 milissegundos e sua corrente ponto-bús chega a até 190 mA. Sua dissipação de energia é de 4,5 Watts no máximo e 3,02 Watts típicos.Tem uma dissipação térmica de 15A tensão de isolamento é de 50 volts contínuos com isolamento básico entre o lado do campo e o sistema. Não há isolamento entre canais individuais.O 1734-OB8S foi testado a 707 Volts DC durante 60 segundosTem uma tensão nominal de 24 volts DC e uma faixa de tensão de 19,2 a 28,8 volts DC. Quando não há carga, tem uma corrente de 75 mA.Ele vem com uma variedade de luzes indicadorasO 1734-OB8S possui uma categoria de fiação de portas de sinal 2-on.O tamanho da fiação e o binário do bloco terminal só podem ser determinados por um bloco terminal instaladoA 1734-OB8S tem dimensões de 77 x 25 x 55 milímetros.

O 1734-OB8S tem uma corrente de 50 mA de potência máxima quando não está ligado a carga.a temperatura de funcionamento é de -20 a 55 graus Celsius e a temperatura de armazenamento é de -40 a 85 graus CelsiusTem uma humidade relativa de 5 a 95% não condensante, uma vibração de 5 G a 500 Hertz, um choque de funcionamento de 30 G e um choque de não funcionamento de 50 G. Cumprem os seguintes requisitos:Categoria 4. Este módulo de segurança é compatível com GuardLogix, Compact GuardLogix e SmartGuard Controllers.a ferramenta de programação GuardLogix e a aplicação Logix Designer são melhores ao configurar o módulo de saída de segurança 1734-OB8S POINTO 1734-OB8S é um módulo Allen-Bradley que pertence ao módulo de segurança POINT Guard IO.Este módulo possui saídas de estado sólido capazes de ser operadas em modo de canal único ou de canal duplo.

O modo de canal único utiliza um sinal de saída para fornecer o controlo. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestO modo de canal único 1734-OB8S é homologado para utilização em aplicações de segurança com tempos de segurança de processo não inferiores a 600 ms.Pode também ser utilizado em aplicações com taxas de demanda não superiores a 1 demanda por minuto..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

As saídas de segurança 1734-OB8S podem ser testadas por pulso para detecção de curto-circuitos de fiação de campo.

Quando o módulo tiver detectado uma falha, as saídas são desligadas e permanecerão desligadas até que o módulo se tenha recuperado da falha detectada.a causa do erro deve ser eliminadaO módulo de recuperação de falhas é conformado quando a luz RED do indicador se desliga.

Especificações técnicas para o 1734-OB8S
