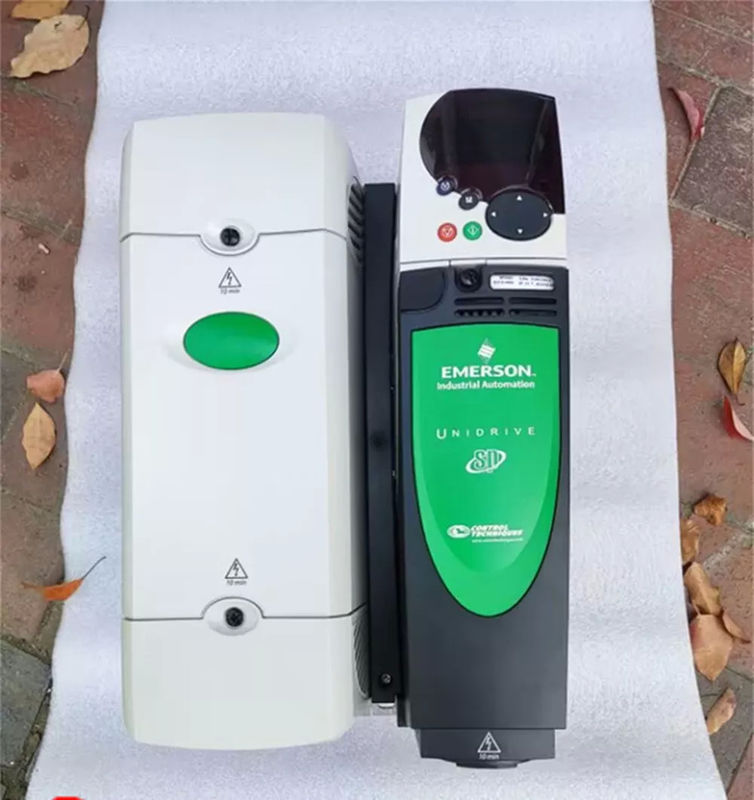

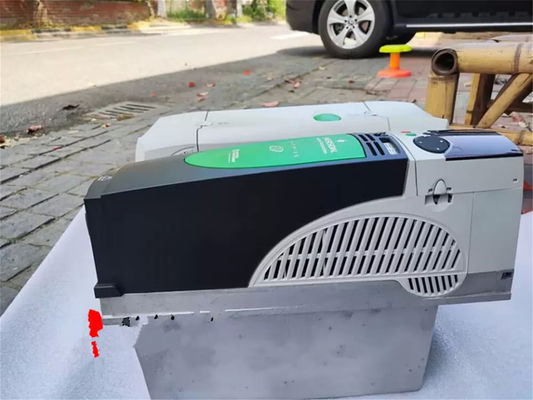

Emerson SP4402 Técnicas de controlo Emerson Unidrive Frequenzumrichter

Descrição do produto:SP4402

• Controle de velocidade do motor: A função principal do SP4402 é controlar a velocidade do motor ajustando a frequência da energia elétrica fornecida ao motor. Isso permite uma operação mais eficiente em aplicações que exigem velocidades variadas, como bombas, transportadores, sistemas HVAC e ventiladores.

• Eficiência Energética: Ao ajustar a velocidade do motor para atender às demandas de carga, o inversor pode reduzir o consumo de energia, especialmente em sistemas onde a velocidade total do motor nem sempre é necessária.

• Algoritmos Avançados de Controle de Motor: O SP4402 normalmente usa algoritmos de controle avançados comoV/f (volts por hertz)oucontrole vetorialpara fornecer operação precisa e estável do motor sob condições de carga variadas.

• Interface amigável: Os VFDs da Emerson, como o SP4402, geralmente apresentam recursos fáceis de usarIHM (Interface Homem-Máquina)para instalação, configuração e monitoramento. Isso permite que os operadores façam ajustes rapidamente e monitorem parâmetros críticos, como velocidade do motor, frequência de saída e corrente.

• Ampla faixa de tensão de entrada: O SP4402 normalmente suporta uma ampla faixa de tensões de entrada, tornando-o adequado para diversas aplicações globais. Esse recurso adiciona flexibilidade, permitindo que o inversor opere em diferentes regiões com diversos padrões de fonte de alimentação.

• Design compacto e modular: Esses drives costumam ser compactos e projetados para serem instalados em painéis, oferecendo uma arquitetura modular que permite fácil integração em sistemas novos e existentes.

• Recursos de proteção integrados: Os recursos de proteção comuns no SP4402 incluem:

  • Proteção contra sobrecorrente
  • Proteção contra sobretensão e subtensão
  • Proteção contra curto-circuito
  • Proteção contra superaquecimento
  • Proteção contra sobrecarga

• Opções de comunicação: O SP4402 geralmente vem com portas de comunicação integradas (como Modbus, CAN ou outras), permitindo sua integração perfeita em sistemas de controle automatizados e suporte para monitoramento e diagnóstico remotos.

• Aplicativos: A unidade é comumente usada em aplicações como:

  • Bombas(em tratamento de água, HVAC e processos industriais)
  • Transportadores(em manuseio de materiais e fabricação)
  • Fãs(em sistemas HVAC, ventilação e exaustão)
  • Compressores
  • Sistemas de guindastes e guinchos
  • Sistemas de tratamento de ar

• Mitigação Harmônica: Alguns VFDs da Emerson incorporam técnicas como front-end ativo (AFE) ou filtros passivos para minimizar a distorção harmônica que pode ser introduzida na alimentação elétrica pelo inversor.

Características: SP4402

• Controle vetorial: O SP4402 oferece controle vetorial ou controle V/f (volts por hertz) para gerenciar com precisão o torque e a velocidade do motor. Isso garante um desempenho suave e preciso do motor sob diversas condições de carga.
• Ajuste automático: O inversor pode se ajustar automaticamente para corresponder aos parâmetros do motor conectado, melhorando o desempenho e reduzindo o tempo de configuração.
• Economia de energia: Ao ajustar a velocidade do motor à demanda de carga, o SP4402 reduz o consumo de energia, especialmente em aplicações de carga variável como bombas, ventiladores e transportadores.
• Perda de energia reduzida: O VFD otimiza a entrada de energia no motor, minimizando as perdas de potência durante a operação.
• Tensão de entrada flexível: O SP4402 normalmente suporta uma ampla faixa de tensões de entrada (por exemplo, 200–600 V), tornando-o adequado para diversas aplicações globais.
• Ampla faixa de potência: O inversor está disponível em diversas classificações de potência, tornando-o adaptável a uma ampla gama de tamanhos de motores industriais.
• Portas de comunicação: O SP4402 suporta protocolos de comunicação comoModbus RTU,CANopen, e às vezesEthernetpara integração perfeita com PLCs, sistemas SCADA ou outros equipamentos de automação.
• Monitoramento Remoto: Os recursos de comunicação integrados permitem monitoramento e diagnóstico remotos, possibilitando melhor controle e reduzindo a necessidade de intervenções no local.
• Proteção contra sobrecorrente: Protege o inversor e o motor contra condições de sobrecorrente que podem danificar o equipamento.
• Proteção contra sobretensão e subtensão: Evita que o inversor funcione mal ou seja danificado por níveis de tensão anormais.
• Proteção contra sobrecarga: Garante que o motor esteja protegido contra carga excessiva, que pode causar superaquecimento ou falha.
• Proteção Térmica: Monitora a temperatura da unidade para evitar superaquecimento e reduzir o risco de danos aos componentes internos.
• Proteção contra curto-circuito: Protege contra falhas elétricas que podem causar danos ao sistema.
• Teclado e display digital: O SP4402 normalmente inclui uma interface intuitivatecladoouIHM (Interface Homem-Máquina)para fácil configuração, monitoramento e diagnóstico.
• Monitoramento em tempo real: O display fornece os principais parâmetros do motor, como velocidade, tensão, corrente e frequência, permitindo aos usuários monitorar o desempenho em tempo real.
• Partida/parada suave: O SP4402 garante aceleração e desaceleração suaves da velocidade do motor, reduzindo o estresse mecânico e prolongando a vida útil do motor e dos equipamentos associados.
• Controle PID: O controle PID (Proporcional-Integral-Derivativo) integrado está disponível para aplicações que exigem controle preciso, como em bombas e ventiladores onde é fundamental manter pressão ou fluxo constante.
• Design que economiza espaço: O SP4402 apresenta um design compacto que cabe facilmente em painéis de controle, economizando espaço em sua configuração elétrica.
• Opções de montagem flexíveis: A unidade normalmente pode ser montada verticalmente ou horizontalmente, dependendo dos requisitos de instalação.
• Registro e diagnóstico de falhas: A unidade inclui recursos de detecção e registro de falhas, permitindo que os usuários identifiquem problemas antes que causem danos significativos. Os registros detalhados ajudam na solução de problemas e no planejamento de manutenção.
• Alarmes integrados: O inversor fornece alertas para diversas falhas ou condições anormais, permitindo tempos de resposta mais rápidos e reduzindo o tempo de inatividade.
• Parâmetros personalizáveis: Os usuários podem ajustar os parâmetros do motor para atender aplicações específicas, incluindo aceleração, desaceleração e velocidade máxima.
• Modos pré-configurados: O SP4402 oferece diversos modos de operação pré-configurados, comomodo bomba,modo ventilador, emodo transportador, facilitando a seleção da configuração apropriada para o aplicativo.
• Distorção Harmônica Reduzida: Alguns modelos do SP4402 vêm com recursos integrados para minimizar a distorção harmônica na fonte de alimentação, o que é importante para proteger equipamentos sensíveis e reduzir interferências elétricas no sistema.
• Construção Robusta: O inversor foi projetado para oferecer confiabilidade em ambientes industriais adversos, com proteção contra poeira, umidade e altas temperaturas.
• Longa vida útil: Os inversores da série SP da Emerson são construídos com componentes de alta qualidade para garantir uma longa vida útil e alto tempo de atividade.
• Motores de indução: O SP4402 é comumente usado com motores de indução CA padrão.
• Motores Síncronos: Em algumas configurações, o SP4402 também pode ser utilizado com motores síncronos, tornando-o versátil para diversos tipos de aplicações industriais.

Parâmetros técnicos:SP4402

• Faixa de tensão de entrada: Normalmente, o SP4402 suporta tensões de entrada na faixa de:

  • 200-240 Vca(monofásico ou trifásico dependendo do modelo)
  • 380-480 Vca(trifásico)
  • 480-600 Vca(trifásico)
  • Opções de tensão mais altatambém pode estar disponível para configurações específicas.

• Frequência de entrada: Normalmente 50/60 Hz ±5% (dependendo da região e do modelo).

• Corrente de entrada: A corrente de entrada do inversor variará dependendo da classificação do motor, da carga e da configuração de tensão. Os intervalos típicos podem ser:

  • Modelos monofásicos: A corrente de entrada pode variar de 10A a 50A.
  • Modelos trifásicos: A corrente de entrada pode variar de 10A a 200A, dependendo do tamanho do motor.

• Tensão de saída: O VFD SP4402 normalmente fornece uma tensão de saída que corresponde à tensão nominal do motor (dependendo da tensão do motor, por exemplo, 230 V, 460 V, etc.).

• Frequência de saída: A frequência de saída normalmente é ajustável dentro da seguinte faixa:

  • 0 – 400Hz(padrão para a maioria das aplicações)

• Classificação de potência de saída: A potência nominal do SP4402 varia de acordo com o modelo e o motor específico com o qual está emparelhado, mas geralmente cobre uma ampla gama de tamanhos de motor:

  • Faixa de potência: Por volta0,75 kW(1 HP) até200 kW(250+ HP).
• Controle V/f (Volts por Hertz): Modo padrão para a maioria das aplicações.
• Controle vetorial (malha aberta): Proporciona melhor precisão, principalmente em aplicações que exigem torque variável.
• Controle vetorial sem sensor (SLVC): Alguns modelos suportam controle vetorial sem sensor para melhor controle de velocidade e torque.
• Controle de Torque: Disponível para aplicações que exigem alta precisão na manutenção de torque constante.
• Método de controle:
  • Teclado/tela: Teclado digital para controle local com sistema integradoVisor LED ou LCD.
  • Controle remoto: Suportado através de protocolos de comunicação (Modbus, CAN, etc.).
• Configurações de parâmetros: Ajustável através do teclado ou através de uma interface externa de PC. Os parâmetros comuns incluem aceleração, desaceleração, velocidade máxima, tempo de rampa e configurações de proteção do motor.
• Proteção contra sobrecorrente: Protege a unidade contra corrente excessiva.
• Proteção contra sobretensão: Evita danos devido a picos de tensão.
• Proteção contra subtensão: Protege contra condições de baixa tensão.
• Proteção contra sobrecarga: Protege o motor de funcionar com carga excessiva por longos períodos.
• Proteção Térmica: Protege contra superaquecimento do inversor e do motor.
• Proteção contra curto-circuito: Fornece proteção contra falhas que podem ocorrer devido a curtos-circuitos.
• Detecção de falta à terra: Alguns modelos incluem proteção contra falha à terra para aumentar a segurança.

• Eficiência: Normalmente em torno95%-98%em plena carga, o que garante perda mínima de energia.

• Faixa de temperatura ambiente: A faixa operacional típica do SP4402 é:

  • 0°C a 40°C(faixa de operação padrão).
  • Até 50°Ccom desclassificação ou em um modelo mais especializado.

• Temperatura de armazenamento: Normalmente, a faixa de temperatura de armazenamento é de-20°C a 60°C.

• Altitude: Normalmente classificado para operação até1000 metrosacima do nível do mar sem desclassificação, mas para altitudes mais elevadas, a unidade pode precisar ser desclassificada.

• Modbus RTU: Comunicação serial para integração com CLPs e outros sistemas de controle.

• CANopen: Alguns modelos suportam CANopen para comunicação e integração de alta velocidade.

• Ethernet (opcional): Para modelos que suportam comunicação Ethernet para monitoramento, diagnóstico e controle remotos.

• Controle de E/S: Normalmente, o inversor incluirá diversas entradas e saídas digitais para controle de partida/parada, sinais de falha e outras funções de monitoramento.

• Gabinete: Normalmente, o SP4402 vem com umNEMA 1ouIP20gabinete para aplicações internas. OpcionalIP54ouNEMA 4Xgabinetes podem estar disponíveis para ambientes agressivos.

• Tamanho (L x A x P): As dimensões variam dependendo do modelo e da potência, mas geralmente são compactas, como:

  • Para modelos menores (por exemplo, 1-5 HP): cerca de150 mm x 180 mm x 120 mm.
  • Para modelos maiores (por exemplo, 75-150 HP): as dimensões podem ser500 mm x 800 mm x 300 mm.

• Peso: Varia de acordo com o modelo, com modelos menores pesando apenas5kge modelos maiores até80kgou mais.

• Controle PID: Para aplicações que exigem controle preciso de processos como vazão, pressão e temperatura.
• Frenagem Dinâmica: Disponível em alguns modelos para parar rapidamente o motor.
• Diagnóstico em tempo real: Inclui monitoramento de parâmetros importantes, como tensão, corrente, potência e registros de falhas para diagnóstico.
• Proteção contra sobrecarga do motor: Implementa proteção térmica do motor para evitar superaquecimento ou sobrecarga prolongada.
• Mitigação de distorção harmônica: Em algumas configurações, técnicas de filtragem harmônica (como AFE – Active Front End) são usadas para minimizar a distorção harmônica introduzida pelo drive.
• Teclado remoto: Para controle remoto e configuração de parâmetros.
• Filtros EMC: Filtros de compatibilidade eletromagnética para uso em áreas com regulamentações rigorosas de EMI (interferência eletromagnética).
• Resistores de freio: Para aplicações que exigem desaceleração rápida ou dissipação de energia.
• Ventiladores de resfriamento externos: Para aplicações onde o inversor opera em um ambiente de alta temperatura.

Personalização:SP4402

• • V/f (Volts por Hertz): O método padrão de controle de motor é amplamente utilizado em aplicações gerais onde a variação de carga é mínima.
  • Controle vetorial sem sensor: Oferece melhor controle do motor sob cargas variadas, estimando o fluxo do rotor sem a necessidade de sensores adicionais.
  • Controle vetorial de circuito fechado: Em aplicações que exigem controle de torque e velocidade mais precisos, esse método fornece controle de motor de alto desempenho usando feedback de encoders ou resolvers (para controle mais preciso).
• Controle de Torque: Isso permite que os usuários controlem a saída de torque do motor para aplicações que exigem regulação precisa de torque, como extrusoras, britadores ou misturadores.
• Entradas/saídas digitais e analógicas:
  • Entradas Digitais (DI): Normalmente usado para funções básicas de controle, como partida/parada, sinais de falha e seleção de modo.
  • Entradas Analógicas (AI): Permite um controle mais granular, como ponto de ajuste de velocidade, sinais de feedback ou controle de pressão/fluxo.
  • Saídas de relé: Pode ser configurado para acionar alarmes, sinais de status ou condições de proteção do motor (por exemplo, alarmes de sobretemperatura ou sobrecorrente).
• Configuração flexível de E/S: Dependendo da aplicação, é possível expandir ou reconfigurar as portas de E/S digitais e analógicas, permitindo melhor controle e integração com outros dispositivos como CLPs, sistemas SCADA e sensores.
• Modbus RTU: A comunicação Modbus RTU integrada permite fácil integração com PLCs, sistemas SCADA e outros controladores industriais. Este protocolo é amplamente utilizado em sistemas de automação industrial para monitoramento e controle.
• CANopen: Este protocolo de código aberto permite a comunicação em aplicações onde é necessário controle de alta velocidade e em tempo real (por exemplo, robótica, controle de movimento).
• Ethernet/IP (opcional): Alguns modelos do SP4402 suportam comunicação Ethernet para fácil integração com redes industriais modernas. A conectividade Ethernet permite monitoramento, diagnóstico e controle remoto em tempo real, bem como velocidades mais altas de transferência de dados.
• Profibus/Profinet: Para usuários que precisam de integração emSistemas de automação baseados na Siemens,ProfibusouProfinetprotocolos podem estar disponíveis para comunicação.
• BACnet: Para integração emsistemas de gerenciamento de edifícios (BMS)para HVAC e sistemas de gerenciamento de energia.
• Configurações de proteção contra sobrecarga: Configurações de sobrecarga personalizáveis ​​com base na capacidade do motor e nos requisitos do processo. Esse recurso evita que o motor opere além dos limites de carga seguros e pode ser ajustado para atender requisitos operacionais específicos.
• Proteção Térmica: O SP4402 pode ser personalizado para ajustar os parâmetros de proteção térmica, permitindo aos usuários definir os limites de temperatura do motor desejados com base nas condições de aplicação.
• Diagnóstico de falhas: os usuários podem configurar condições de falha para acionar diferentes alarmes, registros ou respostas. Os registros de falhas podem ser acessados ​​remotamente através dos protocolos de comunicação para facilitar a solução de problemas.
• Frenagem Dinâmica: Se sua aplicação requer parada ou desaceleração rápida, o SP4402 pode ser equipado comresistores de frenagem dinâmicaou configurações de frenagem personalizadas para dissipar energia com rapidez e segurança.
• Rampa de aceleração/desaceleração: O SP4402 permite que os usuários personalizem os perfis de aceleração e desaceleração para partidas e paradas suaves. Eles podem ser ajustados com base na necessidade da aplicação de uma aceleração/desaceleração suave ou rápida.
  • Rampa Linear: Para aceleração ou desaceleração suave e constante do motor.
  • Rampa Curva S: Para aplicações onde se deseja uma mudança de velocidade mais gradual e menos abrupta, frequentemente utilizado em sistemas de transporte, bombas e ventiladores.
  • Tempo de rampa rápido: Para aplicações que exigem rápida aceleração/desaceleração do motor, como guindastes ou talhas.
• Faixa de velocidade do motor: A faixa de frequência pode ser ajustada para corresponder às características operacionais do motor, permitindo um controle de velocidade ajustado que seja mais eficiente para seu processo específico.
• Tipo de gabinete: O SP4402 normalmente vem com umNEMA 1 (IP20)gabinete para uso interno, mas dependendo do ambiente, você pode escolher:
  • NEMA 4 (IP54)ouNEMA 12gabinetes para maior proteção contra poeira, sujeira e umidade.
  • NEMA 4Xgabinetes (aço inoxidável) para uso em ambientes agressivos, como processamento de alimentos ou fábricas de produtos químicos.
• Configurações de temperatura ambiente: A operação do drive pode ser personalizada para se adaptarcondições ambientais extremas, com opções de resfriamento ou configurações de redução para altas temperaturas ambientes (por exemplo, 50°C ou mais).
• Recursos de economia de energia: personalize o inversor para obter eficiência energética com base nas condições de carga em tempo real. Ao integrar sensores que medem a carga do motor e ajustar a frequência e a tensão para corresponder à demanda da carga, o VFD minimiza o consumo de energia.
• Autoajuste: Alguns modelos oferecem recursos de autoajuste que otimizam os parâmetros do motor e as características da carga para uma operação mais eficiente.
• Filtragem Harmônica: Para ambientes onde a distorção harmônica é uma preocupação, a Emerson oferece filtros harmônicos como acessório opcional para o SP4402 para minimizar o impacto dos harmônicos na rede e em outros equipamentos.
• Painel do Operador: O SP4402 vem com um teclado/display digital, mas os usuários geralmente podem personalizar configurações como:
  • Seleção de idioma: configure a unidade para exibir em diferentes idiomas para aplicações internacionais.
  • Proteção de parâmetros: os usuários podem bloquear determinados parâmetros para evitar alterações não autorizadas, o que é útil em ambientes industriais sensíveis.
  • Registro de dados e tendências: personalize intervalos de registro de dados para monitorar o desempenho ao longo do tempo. Os registros podem incluir métricas importantes, como velocidade do motor, torque, corrente, tensão e consumo de energia.
• Dispositivos Externos: O SP4402 permite fácil integração com dispositivos externos, comoventiladores de resfriamento externos,resistores de freio, ouFiltros EMCpara aplicações sensíveis.
• Módulos de Expansão: Se forem necessários mais E/S, protocolos de comunicação adicionais ou recursos específicos (por exemplo, controle de motor duplo), o SP4402 pode frequentemente ser personalizado com módulos ou placas de expansão.

Suporte e Serviços:SP4402

Nosso suporte técnico e serviços de produtos incluem:

• Suporte ao cliente 24 horas por dia, 7 dias por semana, por telefone, e-mail e chat ao vivo
• Documentação e recursos on-line para solução de problemas e perguntas frequentes
• Treinamento e integração do produto para novos usuários
• Soluções e integrações personalizadas para clientes corporativos
• Atualizações e manutenção regulares de software
• Assistência técnica e serviços de reparo remotos e no local
