IC695ALG616 GE Fanuc Emerson Automation Module de entrada analógica não isolado

Descrição do produto IC695ALG616

O IC695ALG616 é um módulo de entrada analógico fabricado pela Emerson Automation, anteriormente pela GE Intelligent Platforms (GE IP).Esta função do módulo pode fornecer dezesseis (16) canais de entrada analógicos se configurados como entradas de extremidade única ou oito (8) entradas analógicas para fiação diferencial.Ele vem com um conversor analógico para digital (ADC) com resolução de conversão de saída de 24 bits.Os canais de entrada IC695ALG616 é compatível de ser fios com sinais analógicos de corrente e tensãoOs sinais de corrente emitidos por este módulo incluem sinais de 0 a 20 mA, 4 a 20 mA, ± 20 mA e sinais de tensão de ± 10 V, 0 a 10 V, ± 5 V, 0 a 5 V, 1 a 5 V.Os dados analógicos convertidos são salvos como dados IEEE de 32 bits em ponto flutuante ou inteiro de 16 bits usando um registo de 32 bitsCada canal deste módulo tem filtros de canal configuráveis para estabilizar e minimizar a flutuação para se tornar útil para o processo.200 Hz e 500 Hz. Os parâmetros deste módulo são configurados usando o software de programação Proficy Machine Edition (PME). Não são necessários saltadores e interruptores DIP para ditar a operação deste módulo.Este módulo é capaz de realizar autocalibração durante cada arranque.As protecções do módulo incorporado incluem detecção de circuito aberto, proteção contra sobrevoltagem e sobrecorrente.Cada canal pode ser configurado individualmente com configurações de alarme, especificamente, alarmes muito baixos, baixos, altos e muito altos.Taxa de mudança positiva e negativa também pode ser incluída nas características de alarme deste módulo, enquanto falha do módulo também pode ser configurado para ser relatado para a CPU host.

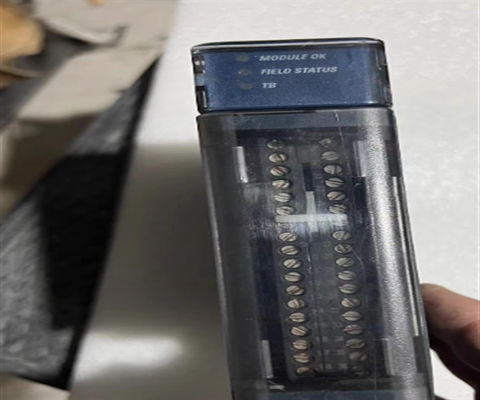

O módulo de entrada analógica diferencial não isolado GE Fanuc RX3i PacSystems IC695ALG616 tem um intervalo de corrente entre -20 e 20 miliamperes, 4 e 20 miliamperes ou 0 e 20 miliamperes,e faixa de tensão de 5 volts DC, 0 a 5 Volts DC, 1 a 5 Volts DC, 0 a 10 Volts DC, ou -10 a 10 Volts DC. O módulo possui um LED Module OK para exibir o estado de funcionamento da unidade.O LED de estado do campo mostra se há falhas em pelo menos um dos blocos terminais ou erros de canal, enquanto o bloco terminal ou o LED TB indicam se o bloco terminal do sistema está presente ou ausente.Todos os LEDs no módulo de entrada analógica diferencial não isolado IC695ALG616 obtêm a sua alimentação do autocarro de alimentação do plano de fundoO módulo de entrada analógico GE Fanuc IC695ALG616 tem características como alarmes de taxa de mudança, verificação de erros integrados, alarmes de falha de canal, notificação de falhas, calibração automática, um slot de memória flash,deslocamentos e dimensionamento configuráveis para cada canal, e detecção de se os blocos terminais foram inseridos ou retirados.O módulo de entrada analógico GE Fanuc IC695ALG616 tem uma faixa de temperatura de armazenamento de -40 a 185 graus Fahrenheit e faixa de temperatura operacional de 32 a 140 graus FahrenheitEste módulo requer um nível de umidade relativa e não condensante que varia de 5% a 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

Especificações técnicas de IC695ALG616
