1746-BTM.

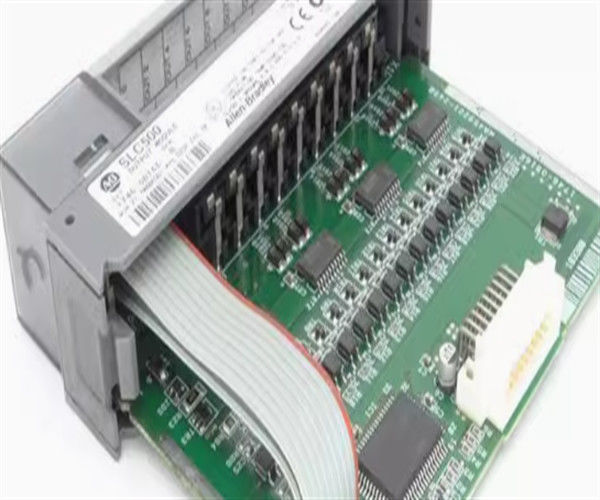

Descrição do 1746-BTM

O Allen Bradley 1746-BTM é um módulo de controle de temperatura do barril para o sistema SLC 500.É um módulo inteligente de E/S que acomoda 4 zonas de circuitos PID de calor/frio ajustados automaticamente para aplicações de controlo de temperaturaCada uma das suas 4 entradas analógicas funciona como a variável controlada (C) para um loop PID. Para cada um dos loops, um algoritmo de processo assistido por ajuste (TAP) e um algoritmo PID são executados no módulo;A saída da variável manipulada (M) de cada loop, quer como valor numérico quer como sinal de saída proporcional ao tempo (TPO), é enviada do módulo para a tabela de dados do processador SLC.Uma lógica de escada pode enviar o sinal TPO para um módulo de saída digital ou o valor numérico M para um módulo de saída analógico para fechar o loop.

O 1746-BTM tem 4 entradas isoladas de backplane e canal a canal com uma carga de corrente de backplane de 110 mA a 5 Volts e 85 mA a 24 Volts.Suas entradas analógicas de termocouple com tensão de entrada são -50 a 50 mV e -100 a 100 mVSeu processo de conversão A/D usa modulação Sigma-Delta e tem uma resolução de 16 bits e um formato de dados inteiros assinado de 16 bits..Para a ligação, pode ser utilizado um módulo de E/S 1746-RT32. Esta unidade utiliza um único slot para instalação num chassi SLC 500 e proporciona auto-calibração,Ajuste automático dos circuitos PID (otimizado para ajustar circuitos de controlo da temperatura do cano), auto-diagnóstico e detecção de circuito aberto de entrada, incluindo ruptura do termocouple.

O Allen-Bradley 1746-BTM é um módulo de controle de temperatura de barril que é usado na implementação de aplicações de controle de temperatura de circuito fechado.

Este módulo é projetado para fornecer quatro (4) loops proporcionais-integral-derivados (PID).Os tipos de termopares suportados deste módulo são os termopares do tipo J e K.

O módulo tem resposta configurável e inteligente quando a entrada do sensor quebrado é detectada.Força CV em % de saída manual ou configuração inválida. A decisão para a resposta de ruptura TC deve basear-se de acordo com o processo de estado de segurança durante erros ou posição de segurança.O módulo de controlo da temperatura do cano suporta a configuração do alarme de circuito ativando o alarme WORD e Bits adequados.

O modo de controlo do cano deste módulo também é selecionável.Usar o controlo de barril para aplicações que requerem controlo de calor apenas ou alternar aquecimento / arrefecimento. Usar controlo sem barril para aplicações que exigem apenas ações de controlo de calor, de arrefecimento ou de aquecimento e arrefecimento.

Semelhante aos controladores PID, este módulo está equipado com registros para ajustar o circuito de controle de temperatura.Este módulo suporta a função Autotune, bem como CV Alto e Baixo limitando ou mais popularmente conhecido como apertoEsta configuração é um excelente ajuste para evitar que o CV vá para 0% e 100% de saída.a saída PID pode ser configurada para permanecer dentro de um desvio controlado e aumentar o tempo de resposta do controlador.

O Allen-Bradley 1746-BTM é um módulo de controle de temperatura de barril SLC 500.Este módulo é compatível com qualquer processador SLC 500 exceto SLC 5/01.
