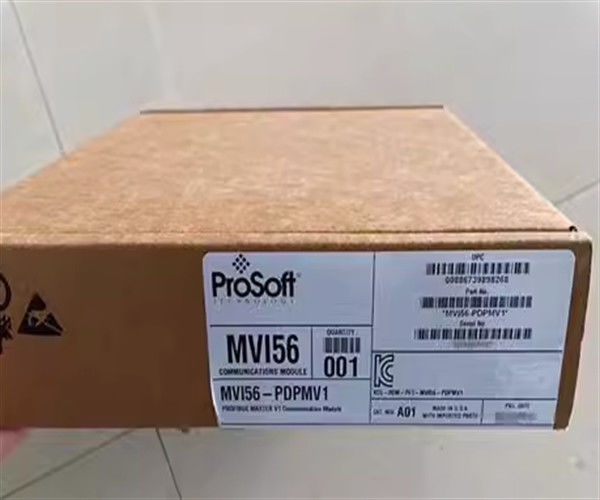

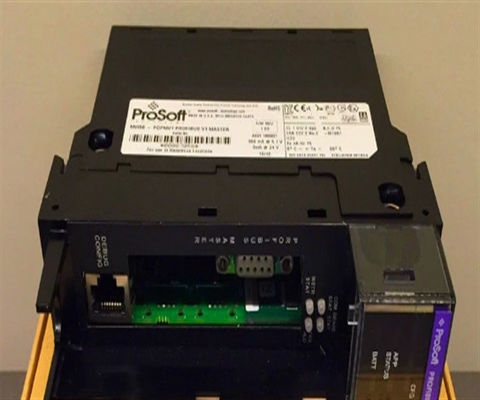

Módulo I O digital MVI56-PDPMV1 Número de peça PROFIBUS DP-V1 Módulo de interface de rede principal ProSoft Technology

Descrição do MVI56-PDPMV1

O MVI56-PDPMV1 é um módulo compatível com a plataforma ControlLogix.Este módulo foi desenvolvido pela Prosoft Technology, uma empresa parceira da Rockwell Automation que desenvolve módulos compatíveis com Allen-Bradley PLC.

O MVI56-PDPMV1 possui uma (1) porta RS485 que é opticamente isolada, suportando o protocolo PROFIBUS DP Versão 1.Até 125 PROFIBUS dispositivos escravos podem ser conectados a esta porta que também é compatível com PPROFIBUS repetidoresEste módulo tem a capacidade de ser configurado até 1536 bytes cíclicos e 1536 bytes de saída e suporta dados de diagnóstico estendidos.

Outras funções suportadas pelo MVI56-PDPMV1 incluem Alarm Handling, Sincronização e Congelamento comandos, Suporta PROFIDrive versão 3.1 parâmetro de leitura e gravação de operações, multicast e telegramas de transmissão.

O MVI56-PDPMV1 tem indicadores de estado LED incorporados para representar o estado de operação do módulo.

O módulo de comunicação MVI56-PDPMV1 PROFIBUS é instalado num chassi 1756 ControlLogix.Ocupa uma única ranhura do chassi e absorve uma corrente de 800 mA @ 5VDC e 3 mA @ 24VDC do plano de fundoTem uma temperatura de funcionamento de 0°C a 60°C (32°F a 140°F) e temperatura de armazenamento de -40°C a 85°C (-40°F a 185°F).Este módulo deve ser instalado num compartimento adequado com vibração não superior a 5 g de 10 Hz a 150 Hz e choque de 30 g com umidade relativa de 5% a 95%., sem condensação.

O módulo MVI56-PDPMV1 é um módulo de slot único que se encaixa dentro de um backplane compatível com 1756.o módulo passa pela memória do processador para transferir dados entre o processador e o móduloGeralmente, o módulo serve como um scanner de rede PROFIBUS, um mediador de transferência de dados para dispositivos PROFIBUS e uma transferência de memória de dados do processador sobre o plano de fundo.

As condições ambientais do módulo MVI56-PDPMV1 incluem uma faixa de temperatura de funcionamento de 0 a 60 graus Celsius (32 a 140 graus Fahrenheit),a faixa de temperatura de armazenamento é de -40 a 85 graus Celsius (-40 a 185 graus Fahrenheit), 5G de resistência a vibrações de 10 a 150 Hertz, 30G de resistência a choques (50G quando não em funcionamento) e 5 a 95% de umidade relativa do ambiente (sem condensação).

O MVI56-PDPMV1 é um módulo de comunicação Profibus DP V1 Master.É um módulo de slot único com uma (1) interface PROFIBUS RS485 opticamente isolada com suporte a DP V1Ele conecta até 125 dispositivos Slave, compatíveis para uso com repetidores PROFIBUS. Ele tem indicadores de status LED e uma (1) porta de depuração / configuração.
