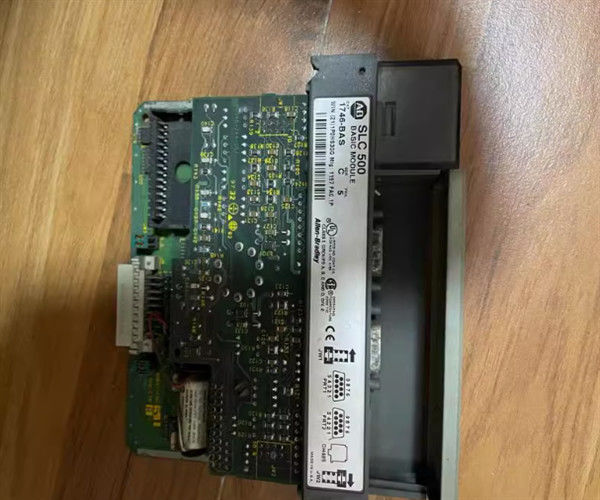

1746-BAS BASIC Módulo de slot único Allen-Bradley SLC 500 BASIC Rockwell Automation

Descrição DO 1746-BAS

O 1746-BAS é um módulo de slot único usado no hardware modular ou de estilo fixo SLC 500.Modems e outros dispositivos para a recolha e integração de dados a nível da máquina,

O módulo 1746-BAS possui portas de comunicação como as interfaces de comunicação PRT1, PRT2 e DH485.O PRT 1 é utilizado exclusivamente para interfaçar o módulo BAS aos dispositivos do utilizador através de velocidades de transmissão de 300, 600, 1200, 2400, 4800, 9600 e 19200 Baud Rate no modo duplex completo. Esta porta pode ser configurada para os modos RS232,423 / 422, 485.O PRT 2 também pode ser usado com dispositivos de usuário e também para interfaçar o modem usando o protocolo DF1O terminal de comunicação DH485 é usado para a rede DH485.É uma porta não isolada e requer o uso de 1747-AIC para conectar a porta à rede DH485.É importante lembrar que quando a PRT2 é configurada como DF1 ou usada para interfaçar com um modem, a porta de comunicação DH485 é desativada.

O Allen Bradley 1746-BAS é um módulo de linguagem básica do sistema SLC 500.Pode ser ligado a modems., impressoras, terminais de interface do operador e outros dispositivos externos através de dois canais configuráveis.O módulo 1746-BAS-T é uma versão idêntica de alta velocidade deste módulo com diferentes módulos de memória opcionaisO módulo 1746-BAS tem um tamanho de memória de 24 KB com RAM com bateria. Ele tem uma função de carga de fonte de alimentação de 0,150 a 5 Volts DC e 0,040 a 24 Volts DC. Para comunicação, ele usa RS-232/423.,Portos RS-422, RS-485 e DH-485 com uma distância máxima de comunicação de 1230 metros.

Tem uma taxa de transferência de dados padrão de 8 palavras de entrada e 8 palavras de saída para processadores SLC 5/01 e superiores.O módulo 1746-BAS fornece uma coleta de dados fácil e um ambiente de depuração de programa integradoTem opções de armazenamento de dados flexíveis com uma capacidade de interface do operador. Sua interface de usuário fornece fácil acesso às funções do editor e tem um ambiente de programação de alto nível; além disso,O 1746-BAS fornece uma extensa ajuda online ao utilizadorTem outros recursos como relógio, calendário, editor de texto avançado e 8 indicadores LED para diagnósticos de módulos e interface do operador, entre outros.Tem uma imunidade ao ruído padrão NEMA e 0 a 60 graus Celsius (32 a 140 graus Fahrenheit) de temperatura de funcionamento.

O Allen-Bradley 1746-BAS é um módulo SLC 500 SLC BASIC. Este módulo SLC BASIC possui portas de comunicação RS-232/423, -422, -485 e DH-485 para conexão a modems, impressoras,Interface homem-máquina e outros dispositivosTambém tem uma bateria de 24KB com RAM e para armazenamento de dados e programas de usuário
