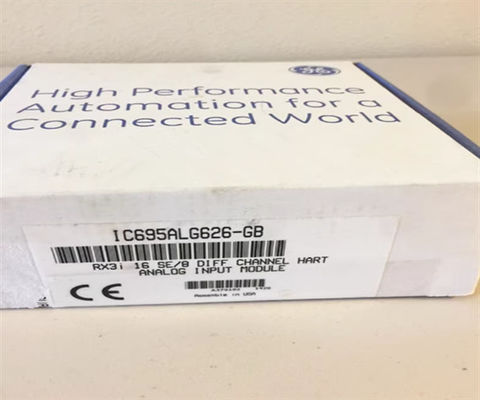

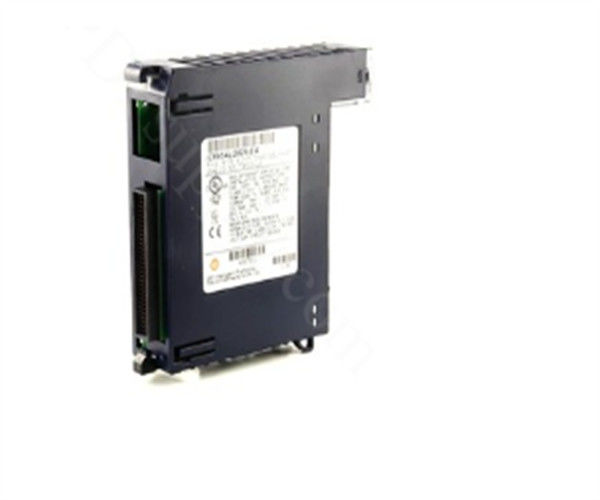

IC695ALG626 GE Fanuc entrada analógica HART módulo Emerson automação

Descrição do produto  IC695ALG626

O IC695ALG626 é um módulo de entrada analógico com capacidade para Highway Addressable Remote Transducer (HART) 5.0 da plataforma PACSystem RX3i.Este módulo foi fabricado anteriormente pela GE Intelligent Platform (GE IP), que foi recentemente adquirida pela Emerson Automation.Este módulo é utilizado principalmente para interfaçar instrumentos de campo analógicos que medem variáveis de processo e transmitem a medição para o elemento receptor, como o IC695ALG626, para processamento.Com isto., o IC695ALG626 pode ser utilizado com instrumentos de campo que forneçam sinais de corrente de 0 a 20mA, 4 a 20mA, ± 20mA e sinais de tensão de ±10V, 0 a 10V, ±5V, 0 a 5V, 1 a 5V.O IC695ALG626 é capaz de fornecer dezesseis (16) canais de entrada se configurado para entradas de extremidade única e oito (8) entradas para fiação diferencialCom suporte ao protocolo HART, cada canal pode ser comunicado com um comunicador externo HART para acessar não apenas a leitura, mas também outros parâmetros HART.O IC695ALG626 vem com indicador de estado LED como o módulo OKO módulo OK LED é utilizado para indicar um módulo correctamente configurado quando o LED é iluminado em verde sólido; com erro se piscar lentamente em verde ou ambroso;Módulo não configurado corretamente quando piscando rapidamenteO LED de estado de campo é iluminado em verde sólido, indicando que não há falha nos canais ativados e quando está presente um bloqueio terminal;Luz amarela mostra um canal do módulo está em estado defeituoso e um LED desligado mostra um bloco terminal desconectado ou instalado incorretamente. O LED TB acende-se em Vermelho quando o bloco terminal não estiver ligado; acende-se em Verde quando o bloco terminal estiver ligado e desliga-se se não estiver presente nenhuma energia do plano de fundo.

O módulo GE Fanuc IC695ALG626 é um módulo de entrada analógico com as capacidades de comunicação HART ou Highway Adressable Remote Transducer versão 5.0 em todos os canais e 4 modems internos HART.Este módulo oferece 8 canais de entrada diferenciais e 16 canais de entrada de ponta únicaO módulo de entrada analógica GE Fanuc IC695ALG626 tem uma faixa de tensão de +/-10 Volts DC, 0 a 10 Volts DC, +/-5 Volts DC, 0 a 5 Volts DC, ou 1 a 5 Volts DC.A gama de configuração atual para os canais de entrada pode ser de 0 a 20 milliampsO módulo de entrada analógica GE Fanuc IC695ALG626 deve ser configurado para uma faixa de corrente entre 4 e 20 milliamps se os canais estiverem a utilizar comunicações HART.O módulo de entrada analógico GE Fanuc IC695ALG626 com comunicação HART é instalado no plano de fundo universal do RX3i PacSystem PLCA unidade permite a inserção ou remoção do módulo de um plano de fundo universal no PacSystem RX3i quando ainda está ligado à energia.O módulo é totalmente configurável por software sem utilizar saltadores de móduloPossui memória flash para suporte a atualizações, um detector para a remoção e inserção de blocos terminais, detecção de circuito aberto para uma faixa de corrente entre 4 e 20 miliampéries em todos os níveis de tensão,e calibração automática de arranqueTambém suporta monitoramento de erros a bordo, alarmes de taxa negativa e positiva de mudança, deslocamentos configuráveis e escalação para cada canal, e alarme baixo, alarme alto, alarme baixo-baixo,Detecção e gravação de alarme de alta frequência selecionável em cada canalO módulo requer uma faixa de temperatura de -40 a 185 graus Fahrenheit para armazenamento e uma faixa de temperatura de 32 a 140 graus Fahrenheit para operação.

O IC695ALG626 é um PACSystem RX3i Programmable Automation Controller (PAC) não isolado módulo de entrada analógico anteriormente fabricado pela GE Intelligent Platforms (GE IP) agora sob Emerson Automation.Este módulo tem dezesseis (16) entradas de extremidade única ou oito (8) canais de entrada diferenciados compatíveis para 0 a 20mA, sinais de corrente de 4 a 20 mA, ± 20 mA e sinais de tensão de ± 10 V, 0 a 10 V, ± 5 V, 0 a 5 V, 1 a 5 V. Este módulo é instalado num plano de fundo universal RX3i e tem uma resolução de conversão ADC de 24 bits.Cada canal deste módulo fornece HART 5.0 capacidade de comunicação.
