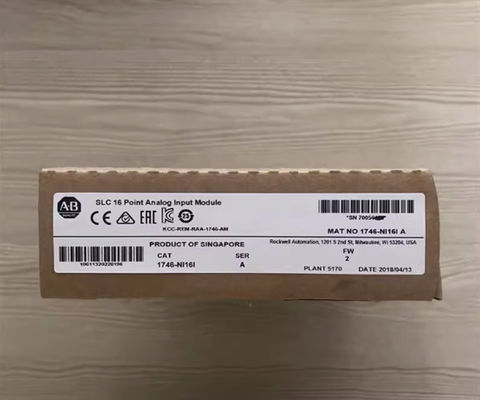

Allen-Bradley 1746-NI16I SLC 500 Modulo de entrada de corrente analógica 16-Input, série A

Descrição do 1746-NI16I

O Allen-Bradley 1746-NI16I é um módulo de entrada/saída analógico (de alta densidade).O 1746-NI16I tira uma corrente de 125mA e 75mA a 5 e 24 V DC, respectivamente, do plano de fundoPara a conversão A/D, o módulo usa o método Sigma Delta.O 1746-NI16I tem um máximo de 20.5 V gama de tensões de modo comum que também pode ser calculada em +/- 10,25 V a partir do terminal analógico comum (relativo).

O 1746-NI16I tem uma classificação de resistência de entrada de 249 ohms, uma entrada de voltagem (max.sem danos) com tensão nominal de +/-8V entre o terminal de entrada e o terminal analógico e com uma corrente nominal máxima de entrada de +/-30mA entre o terminal de entrada e o terminal analógicoO módulo de entrada analógico 1746-NI16I detecta um circuito aberto em menos de 5 segundos e tem uma resolução de 640nA e 0,3% para entrada e exibição, respectivamente.O 1746-NI16I tem uma deriva de deslocamento de 360nA / grau Celsius (entrada com temperatura), uma deriva de ganho de 20 ppm por grau Celsius (mais temperatura) e uma classificação de erro do módulo (temperatura total) de 0,08 por cento e 0,15 por cento (escala completa) a 25 e 60 graus Celsius, respectivamente.

O 1746-NI16I possui frequências de filtro de entrada que variam entre 6 e 250 Hz, dependendo do tempo de atualização do módulo, que varia de 630 ms a 18 ms, respectivamente.O módulo tem 5 tipos de dados selecionáveis; unidades de engenharia, contagens proporcionais (-32768 a +32767 e classe 3 definida pelo utilizador), dimensionadas para PID e o formato de dados 1746-NI4.o 1746-NI16I usa o 1492-ACAB que tem um RTB pré-cableado em uma extremidade e é 5, 2.5O 1746-NI16I tem uma dissipação térmica mínima e máxima de 2,43 watts.

Especificações técnicas para 1746-NI16I
