Painel de interface auxiliar DS200RTBAG2A da General Electric

Descrição do produto: DS200RTBAG2A

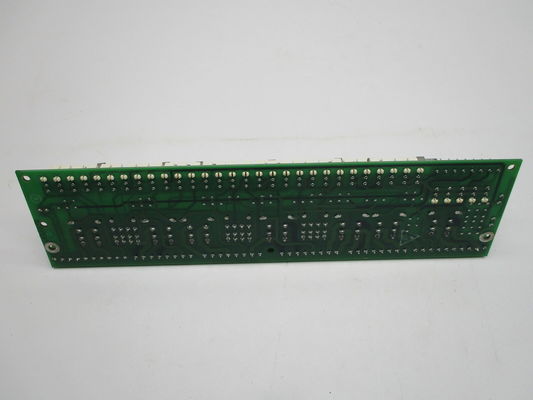

1. • Layout da placa e conectores
     • A DS200RTBAG2A é uma placa de circuito impresso projetada com um layout que acomoda seus diversos componentes. Possui um conector de 16 pinos (RPL) e um conector de 2 pinos (OPT PL) que são cruciais para sua conexão de entrada - saída (E/S) à placa LTBA. Esses conectores estão estrategicamente posicionados para garantir um cabeamento fácil e confiável, permitindo uma transferência eficiente de sinal entre as diferentes placas do sistema. A configuração de pinagem desses conectores é projetada para suportar funções específicas, como fonte de alimentação, entrada e saída de sinal, que são essenciais para o funcionamento adequado das funções baseadas em relé da placa.

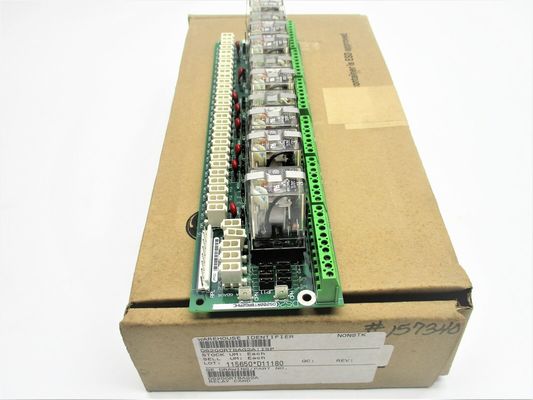

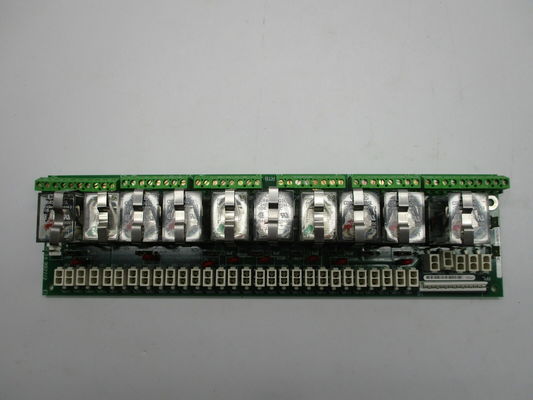

   • Configuração de relé
     • A prancha é equipada com dez relés, que são divididos em dois tipos: DPDT (Double - Pole Double - Throw) e 4PDT (Four - Pole Double - Throw). Existem sete relés DPDT, cada um contendo dois contatos tipo C. Esses contatos têm uma classificação de contato de 10A, o que significa que podem suportar uma carga de corrente relativamente alta. A tensão da bobina desses relés é 110VDC e eles estão localizados entre K20 - K26. Os outros três relés são do tipo 4PDT, com cada relé tendo quatro contatos e uma classificação de contato de 1A. A tensão da bobina para estes relés 4PDT também é 110VDC. Esta combinação de diferentes tipos e configurações de relés proporciona flexibilidade em termos dos tipos de circuitos e sinais que podem ser controlados e comutados.
   • Mecanismos de Proteção
     • Todos os relés integrados são protegidos por varistores de óxido metálico (MOVs) 130VAC. Esses MOVs desempenham um papel crítico na proteção dos relés contra surtos de tensão e sobretensões transitórias. Num ambiente industrial, os sistemas elétricos estão frequentemente sujeitos a flutuações de energia, quedas de raios e outras fontes de interferência elétrica. Os MOVs atuam como primeira linha de defesa, absorvendo o excesso de tensão e evitando danos aos componentes sensíveis do relé. Esta proteção ajuda a garantir a confiabilidade e estabilidade a longo prazo das funções de controle baseadas em relé do DS200RTBAG2A.
2. Função - Recursos Específicos
   • Especificações de potência e tensão
     • O DS200RTBAG2A opera com uma tensão de trabalho de 220 V e tem uma frequência de saída de 51. Os requisitos específicos de tensão e frequência são projetados para atender aos padrões de fonte de alimentação de muitos ambientes industriais. A tensão operacional de 220 V fornece a energia necessária para acionar os relés e outros componentes da placa. A frequência de saída de 51 está provavelmente relacionada ao processamento interno ou às características elétricas dos sinais que estão sendo gerados ou processados. Estas especificações garantem que a placa possa funcionar adequadamente no contexto do sistema elétrico geral do qual faz parte.
   • Capacidades de comunicação
     • A placa possui comunicação de suporte ao usuário Ethernet integrada. Isso permite conectar-se a outros dispositivos e sistemas através de uma rede Ethernet. Ele suporta protocolos de aplicação SRTP (Secure Real - Time Transport Protocol) e Modbus TCP/IP. O suporte SRTP fornece uma maneira segura de transmitir dados em tempo real, o que é crucial para aplicações onde a integridade e a privacidade dos dados são importantes. O suporte Modbus TCP/IP permite integração perfeita com uma ampla gama de sistemas de controle industrial que usam o protocolo Modbus para comunicação. Esta funcionalidade de comunicação permite que o DS200RTBAG2A troque informações como atualizações de status, comandos de controle e dados de sensores com outros componentes do sistema.
   • Recursos de programação e processamento
     • O DS200RTBAG2A oferece capacidade de processamento expansível. Isso significa que os usuários podem construir sistemas mais poderosos sem a necessidade de alterar o software. É programável através do Proficy Logic Developer PLC Machine Edition. Este software fornece um ambiente amigável para programar a placa. As linguagens de programação suportadas incluem Diagrama Ladder (LDI), Lista de Instruções (IL), Texto Estruturado (ST) e Bloco C. Essas linguagens oferecem diferentes paradigmas de programação, permitindo que programadores com diferentes experiências e preferências desenvolvam lógica de controle personalizada para a placa. Por exemplo, a linguagem Ladder Diagram é intuitiva para aqueles familiarizados com diagramas lógicos de relés tradicionais, enquanto a linguagem Structured Text é mais adequada para programação algorítmica complexa.

Características: DS200RTBAG2A

• • Tipos e classificações versáteis de relés
    • A presença de dois tipos de relés, DPDT e 4PDT, proporciona flexibilidade na configuração do circuito. Os sete relés DPDT com classificação de contato de 10A são adequados para lidar com aplicações de alta corrente, como circuitos de comutação de energia. Por exemplo, eles podem ser usados ​​para controlar a fonte de alimentação de motores pesados ​​ou equipamentos industriais de grande escala. Os três relés 4PDT com classificação de contato de 1A são mais apropriados para aplicações onde vários sinais de baixa potência precisam ser comutados ou roteados, como em um circuito de painel de controle para luzes indicadoras ou atuadores de pequena escala.
    • A tensão da bobina de 110 VCC para todos os relés garante uma operação consistente e confiável. Ele permite um consumo eficiente de energia e permite que os relés respondam rapidamente aos sinais de controle. Esta tensão da bobina é um valor padrão que simplifica os requisitos de fonte de alimentação e a compatibilidade com outros componentes do sistema.
  • Proteção de relé
    • O uso de varistores de óxido metálico (MOVs) de 130 VCA para proteger todos os relés é um recurso significativo. Esses MOVs evitam danos aos relés causados ​​por surtos de tensão e sobretensões transitórias. Num ambiente industrial com frequentes oscilações de energia e ruído elétrico, esta proteção é essencial. Ele prolonga a vida útil dos relés e reduz a probabilidade de mau funcionamento do sistema relacionado a falhas do relé. Por exemplo, em uma planta com maquinário de grande porte que pode causar distúrbios na linha de energia, os relés protegidos por MOV podem continuar a operar sem problemas.
• Comunicação - Recursos Relacionados
  • Comunicação baseada em Ethernet
    • A comunicação de suporte ao usuário Ethernet integrada é um recurso importante. Ele permite que o DS200RTBAG2A se conecte a uma ampla variedade de dispositivos e sistemas em uma rede industrial. Ethernet é um padrão de comunicação amplamente utilizado e de alta velocidade, permitindo transferência eficiente de dados em longas distâncias e em topologias de rede complexas. Esta conexão pode ser usada para integrar a placa em um sistema de controle de supervisão e aquisição de dados (SCADA) em toda a planta ou para se comunicar com outros controladores lógicos programáveis ​​(CLPs) e interfaces homem-máquina (IHMs).
    • O suporte aos protocolos de aplicação SRTP e Modbus TCP/IP aprimora suas capacidades de comunicação. O SRTP fornece um canal de comunicação seguro, que é crucial para aplicações que lidam com dados confidenciais, como informações relacionadas ao processo de produção ou sinais de controle relacionados à segurança. Modbus TCP/IP é um protocolo de comunicação industrial bem estabelecido que permite a interação perfeita com um grande número de dispositivos e sistemas de automação industrial.
• Recursos de programação e expansibilidade
  • Capacidade de processamento expansível
    • A capacidade de processamento expansível do DS200RTBAG2A é um recurso valioso. Ele permite que os usuários atualizem e aprimorem a funcionalidade do sistema sem precisar reescrever o software. Isto significa que à medida que os requisitos do processo industrial mudam ou se expandem, a placa pode se adaptar para lidar com tarefas de controle mais complexas e com um número maior de conexões de E/S. Por exemplo, numa fábrica que está a aumentar a sua capacidade de produção e a adicionar mais equipamentos, a placa pode ser facilmente reconfigurada para gerir os requisitos de controlo adicionais.
  • Suporte a linguagem de programação
    • O suporte para múltiplas linguagens de programação, incluindo Diagrama Ladder (LDI), Lista de Instruções (IL), Texto Estruturado (ST) e Bloco C fornece flexibilidade para programadores. Diferentes linguagens são adequadas para diferentes tipos de tarefas de programação e preferências do usuário. A linguagem LDI é benéfica para aqueles que estão mais familiarizados com os diagramas lógicos tradicionais baseados em relés elétricos, pois fornece uma maneira visual e intuitiva de programar a lógica de controle. As linguagens ST e C Block, por outro lado, são mais poderosas para implementar algoritmos complexos e funções de processamento de dados. A possibilidade de escolha destes idiomas permite uma programação eficiente e personalizada das funções da placa.

Parâmetros técnicos: DS200RTBAG2A

1. • Fonte de energia
     • Tensão: O DS200RTBAG2A opera com tensão de trabalho de 220V AC (Corrente Alternada). Este nível de tensão é uma tensão de alimentação industrial padrão em muitas regiões e é usado para alimentar os componentes internos, como relés e módulos de comunicação.
     • Freqüência: Possui frequência de saída de 51 Hz. A frequência está relacionada à fonte de alimentação CA e afeta a operação de componentes como relés e quaisquer osciladores ou temporizadores internos. Uma frequência estável é importante para operações precisas baseadas em temporização e para garantir que o equipamento elétrico conectado à placa funcione corretamente.
   • Parâmetros do relé
     • Relés DPDT: Existem sete relés de pólo duplo de lançamento duplo (DPDT). Cada relé DPDT possui dois contatos tipo C. A classificação de contato para esses contatos é 10A. Isso significa que cada contato pode suportar uma corrente máxima de 10A, permitindo que sejam utilizados em circuitos com cargas de potência relativamente altas. A tensão da bobina desses relés DPDT é 110VDC (Corrente Contínua), que é a tensão necessária para energizar a bobina do relé e fazer com que os contatos mudem de estado.
     • Relés 4PDT: A placa também contém três relés de quatro pólos de lançamento duplo (4PDT). Cada relé 4PDT possui quatro contatos com classificação de contato de 1A. Esses relés são adequados para aplicações onde vários sinais de baixa potência precisam ser comutados ou roteados. A tensão da bobina dos relés 4PDT também é 110VDC.
   • Especificações do dispositivo de proteção
     • Os relés integrados são protegidos por varistores de óxido metálico (MOVs) 130VAC. MOVs são resistores não lineares dependentes de tensão que conduzem fortemente quando a tensão através deles excede um determinado limite. Neste caso, a classificação 130VAC indica o nível de tensão no qual os MOVs começam a conduzir e desviar tensão excessiva, protegendo os relés de surtos de tensão e sobretensões transitórias.
2. Parâmetros da interface de comunicação
   • Ethernet
     • Padrão de comunicação: A placa possui comunicação de suporte ao usuário Ethernet integrada. Ele segue os padrões Ethernet, que normalmente incluem IEEE 802.3 para os protocolos da camada física e da camada de enlace de dados. Isso permite que ele se comunique com outros dispositivos habilitados para Ethernet em um ambiente de rede local (LAN) ou rede de área ampla (WAN).
     • Protocolos Suportados: Suporta protocolos de aplicação SRTP (Secure Real - Time Transport Protocol) e Modbus TCP/IP. O SRTP fornece um meio seguro de transmissão de dados em tempo real, com recursos como criptografia e autenticação para proteger a integridade e a privacidade da comunicação. Modbus TCP/IP é um protocolo de comunicação industrial amplamente utilizado que permite a comunicação perfeita entre o DS200RTBAG2A e outros dispositivos de automação industrial, como controladores lógicos programáveis ​​(CLPs), sensores e atuadores.
3. Parâmetros de Processamento e Programação
   • Capacidade de processamento
     • O DS200RTBAG2A possui capacidade de processamento expansível. Embora os detalhes exatos do poder de processamento (como o número de instruções por segundo ou a quantidade de memória disponível para processamento) possam não ser especificados, a capacidade de expansão permite aos usuários construir sistemas mais poderosos sem a necessidade de alterar o software. Isto implica que funcionalidades adicionais podem ser adicionadas, como lidar com mais pontos de E/S (Entrada/Saída), algoritmos de controle mais complexos ou tarefas de comunicação mais extensas.
   • Linguagens de programação
     • É programável através do Proficy Logic Developer PLC Machine Edition. As linguagens de programação suportadas incluem Diagrama Ladder (LDI), Lista de Instruções (IL), Texto Estruturado (ST) e Bloco C. Cada idioma tem suas próprias características:
     • Diagrama Ladder (LDI): Uma linguagem de programação gráfica que se assemelha a diagramas lógicos de relés elétricos. É intuitivo para usuários com experiência em engenharia elétrica e é adequado para implementação de lógica de controle simples, como circuitos básicos de controle de motor ou circuitos simples de operação sequencial.
     • Lista de instruções (IL): uma linguagem de programação baseada em texto que fornece uma abordagem de programação passo a passo de baixo nível. É útil para controle preciso das operações do processador e é frequentemente usado para implementar algoritmos de controle refinados.
     • Texto Estruturado (ST): Uma linguagem de programação de alto nível semelhante às linguagens de programação tradicionais como Pascal ou C. É adequada para programação algorítmica mais complexa, como implementação de estratégias de controle avançadas como controle PID (Proporcional - Integral - Derivativo) ou controle baseado em máquina de estado.
     • Bloco C: Permite a integração do código da linguagem C no ambiente de programação. Isso é benéfico para usuários que desejam usar bibliotecas ou algoritmos de linguagem C existentes, ou para implementar funções altamente otimizadas ou especializadas que são mais facilmente escritas em C.

Aplicações: DS200RTBAG2A

1. • Controle e proteção do motor
     • Em ambientes industriais, o DS200RTBAG2A pode ser usado para controlar e proteger motores. Os relés DPDT com classificação de contato de 10A são adequados para lidar com a alimentação de motores grandes. Por exemplo, em uma fábrica com correias transportadoras, os relés podem ser usados ​​para iniciar, parar e reverter os motores que acionam as correias. A tensão da bobina de 110 VCC dos relés garante operação confiável e resposta rápida aos sinais de controle. Os varistores de óxido metálico (MOVs) que protegem os relés evitam danos causados ​​por picos de tensão durante a partida e desligamento do motor, que são fontes comuns de estresse elétrico.
     • Os recursos de comunicação da placa, como suporte Ethernet e Modbus TCP/IP, permitem monitoramento e controle remoto do sistema de controle do motor. Os operadores podem enviar comandos para iniciar ou parar motores e receber atualizações de status, como status de funcionamento do motor, consumo de corrente e temperatura (se conectado a sensores apropriados) de uma sala de controle central.
   • Automação e sequenciamento de processos
     • Em fábricas de produtos químicos ou de processamento de alimentos, o DS200RTBAG2A pode ser usado para automatizar e sequenciar vários processos. A capacidade de processamento expansível e o suporte para múltiplas linguagens de programação como Diagrama Ladder (LDI), Lista de Instruções (IL), Texto Estruturado (ST) e Bloco C permitem a implementação de lógica complexa de controle de processos. Por exemplo, pode controlar a abertura e fechamento de válvulas, a operação de bombas e a ativação de aquecedores em um processo de reação química. Os relés podem comutar a fonte de alimentação para esses componentes de acordo com uma sequência predefinida e com base em dados de sensores em tempo real (como sensores de temperatura, pressão ou vazão) recebidos através das interfaces de comunicação.
2. Sistemas de Geração e Distribuição de Energia
   • Automação de Subestações
     • Em subestações elétricas, o DS200RTBAG2A pode desempenhar um papel na automação e proteção. Os relés podem ser usados ​​para controlar a comutação de disjuntores e chaves de isolamento. Os relés 4PDT com classificação de contato 1A podem ser usados ​​para lidar com os sinais de controle e indicação desses dispositivos de comutação. A comunicação baseada em Ethernet com suporte para SRTP e Modbus TCP/IP permite comunicação segura e eficiente com outros dispositivos de automação de subestações, como Dispositivos Eletrônicos Inteligentes (IEDs), Unidades Terminais Remotas (RTUs) e Controle de Supervisão e Aquisição de Dados (SCADA). sistemas. Os relés protegidos por MOV protegem contra surtos de tensão causados ​​por descargas atmosféricas ou distúrbios na rede elétrica que podem afetar os equipamentos da subestação.
     • A placa também pode ser usada para monitoramento e controle da qualidade da energia. Ao conectar sensores apropriados (como sensores de tensão e corrente) através de seus conectores de E/S e usar os recursos de processamento e comunicação, ele pode monitorar parâmetros como quedas de tensão, aumentos e harmônicos. Com base nesse monitoramento, ele pode acionar ações de controle como ajustar as configurações dos comutadores dos transformadores ou acionar dispositivos de compensação de potência reativa.
3. Automação Predial e Gerenciamento de Instalações
   • Controle do sistema HVAC
     • Em sistemas de aquecimento, ventilação e ar condicionado (HVAC), o DS200RTBAG2A pode controlar a operação de vários componentes. Os relés podem ser usados ​​para ligar e desligar compressores, ventiladores e bombas. Por exemplo, em um grande edifício comercial, a placa pode controlar os ventiladores da torre de resfriamento e os motores do compressor do chiller. As interfaces de comunicação permitem a integração com um sistema de gestão predial, possibilitando recursos de controle remoto e gerenciamento de energia. A capacidade de processamento expansível pode ser utilizada para implementar estratégias de controle mais avançadas, como programas de resposta à demanda, onde o sistema HVAC ajusta sua operação com base nas condições de demanda e custo de energia do edifício.
     • Iluminação - Controle do Sistema
     • O DS200RTBAG2A também pode ser usado para controlar sistemas de iluminação. Os relés podem comutar a fonte de alimentação para diferentes circuitos de iluminação, como circuitos de lâmpadas fluorescentes ou grupos de iluminação LED. Os recursos de programação permitem a implementação de cronogramas de controle de iluminação com base na hora do dia, detecção de ocupação ou conceitos de colheita de luz natural. Por exemplo, o quadro pode diminuir a intensidade das luzes durante o dia ou desligá-las quando um cômodo estiver desocupado, ajudando a economizar energia e proporcionando um ambiente mais confortável.

Personalização: DS200RTBAG2A

• • Usando Diagrama Ladder (LDI)
    • Com o suporte da linguagem de programação LDI, os usuários podem criar uma lógica de controle personalizada semelhante a um relé. Por exemplo, em um sistema de correia transportadora, você pode projetar uma sequência onde o DS200RTBAG2A ativa o motor para iniciar a correia e, em seguida, com base em uma entrada de sensor (como um sensor de detecção de objeto), ele pode acionar outro relé para ativar um mecanismo de classificação. A natureza gráfica intuitiva do LDI facilita a visualização e implementação dessa lógica de controle sequencial e interligada.
  • Lista de Instruções (IL) e Texto Estruturado (ST)
    • Para algoritmos e processos de tomada de decisão mais complexos, IL e ST entram em jogo. Em uma aplicação de controle de processo, como um recipiente de reação química, você pode usar IL para controlar com precisão o tempo e a sequência de adição de diferentes produtos químicos. ST pode ser usado para implementar estratégias de controle mais avançadas. Por exemplo, você pode escrever um código para ajustar a temperatura e a pressão dentro do vaso com base em um algoritmo de controle PID (Proporcional - Integral - Derivativo). A flexibilidade dessas linguagens permite o ajuste fino dos parâmetros de controle de acordo com os requisitos específicos do processo de reação química.
  • Integração do Bloco C
    • A capacidade de usar código em linguagem C por meio do Bloco C oferece uma opção poderosa de personalização. Em aplicações onde é necessária computação de alto desempenho ou acesso a bibliotecas C específicas, esta é uma grande vantagem. Por exemplo, se você deseja implementar um algoritmo de criptografia personalizado para comunicação segura de dados críticos de controle de processos, você pode usar o Bloco C para integrar o código da linguagem C para o algoritmo de criptografia.
• Personalização do protocolo de comunicação
  • Protocolos baseados em Ethernet
    • O suporte da placa para Ethernet permite a customização dos protocolos de comunicação. Embora já suporte SRTP e Modbus TCP/IP, os usuários podem configurar como esses protocolos são usados. Por exemplo, em uma configuração de automação industrial com uso intensivo de rede, você pode ajustar as configurações do protocolo Modbus TCP/IP para otimizar a taxa de transferência de dados e o tamanho do pacote para comunicação eficiente entre o DS200RTBAG2A e outros PLCs ou IHMs. Você também pode definir configurações de segurança para SRTP, como chaves de criptografia e métodos de autenticação, para aumentar a segurança do processo de transferência de dados em tempo real.

2. Personalização de hardware

• Configuração e fiação do relé
  • Personalização da fiação do relé
    • Os dez relés da placa podem ser conectados de forma diferente de acordo com a aplicação específica. Por exemplo, em um sistema de distribuição de energia, os relés DPDT podem ser conectados para criar circuitos redundantes de comutação de energia. Os relés 4PDT podem ser usados ​​para fornecer vários caminhos de sinal de controle para diferentes dispositivos de proteção. A pinagem dos conectores associados aos relés pode ser ajustada para corresponder aos requisitos de fiação externa do sistema.
  • Adicionando relés ou contatores externos
    • Dependendo dos requisitos de gerenciamento de energia ou comutação, relés ou contatores externos adicionais podem ser adicionados ao sistema. O DS200RTBAG2A pode ser usado para controlar esses dispositivos externos através de seus sinais de saída. Por exemplo, se você precisar lidar com uma carga de corrente mais alta do que os relés existentes podem suportar, você pode adicionar contatores de alta potência e usar os relés da placa para controlar sua ativação.
• Personalização do conector
  • Pino do conector de E/S - Saída
    • Os conectores de 16 pinos (RPL) e 2 pinos (OPT PL) podem ter suas atribuições de pinos personalizadas. Em uma aplicação onde você deseja conectar sensores ou atuadores específicos com requisitos de pinagem não padrão, você pode reconfigurar os pinos para atender às necessidades de conexão do dispositivo. Por exemplo, se você tiver um módulo sensor de temperatura personalizado com uma configuração de pinos de alimentação e dados diferente, poderá ajustar a saída de pinos do conector RPL para estabelecer uma conexão adequada.
  • Adicionando conectores de expansão
    • Para maior funcionalidade, conectores de expansão podem ser adicionados à placa. Isso pode ser usado para conectar módulos adicionais, como módulos de condicionamento de sinal, módulos de expansão de comunicação ou módulos de aprimoramento de distribuição de energia. Por exemplo, se você precisar adicionar recursos de comunicação sem fio ao sistema, poderá conectar um conector de módulo de comunicação sem fio e integrar um módulo adequado para permitir a transferência remota de dados sem depender apenas da conexão Ethernet.
