GE Fanuc RX3i Central Processing Unit IC695CPE305 com 255 Simplex Remote I/O Devices e Modbus/RTU Serial Protocols

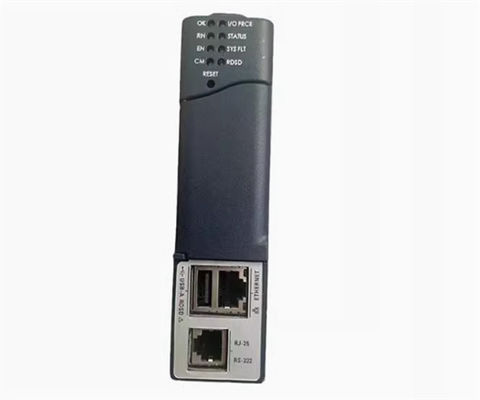

Descrição do produtoIC695CPE305

O controlador de automação programável (PAC) IC695CPE305 faz parte da plataforma de automação PACSystems RX3i.Este controlador é fabricado pela então GE Fanuc Automation que agora é a Emerson Automation..

O IC695CPE305 tem características avançadas que são superiores à maioria dos PACs de hoje. This controller features Ethernet communication capability via the One (1) Ethernet communication port that support 10/100 Mbps communication rate which may be used to communicate with Programming workstation, sistemas de interface homem-máquina (HMI), controlo de supervisão e aquisição de dados (SCADA),Produtos de hardware e software de terceiros, bem como controladores da mesma plataforma de mensagens e intercâmbio de dados entre controladoresAlém disso, a porta Ethernet suporta o OPC UA, que permite a conexão com dispositivos de terceiros através do protocolo OPC.

O IC695CPE305 não se limita à comunicação Ethernet, pois este controlador também está integrado com duas (2) portas seriadas que suportam o padrão de comunicação RS232 e RS485.É também equipado com um (1) USB 2.0 master port que permite o download e upload de programas de usuário a partir de uma unidade USB do Smart Phone.

O IC695CPE305 5MB de RAM e 5MB de memória de usuário não volátil, velocidade do processador de 1,1 GHz com taxa de varredura típica de 0,72 ms por 1000 instruções booleanas.Suporta uma variedade de protocolos capazes de rede, como Ethernet (PROFINET), Ethernet Global Data, Channels, Modbus TCP Server and Client), Genius, PROFIBUS DP, DeviceNet. Até um máximo de oito (8) racks é permitido ser controlado pelo IC695CPE305,incluindo o rack da CPUEste controlador suporta a instalação de cartões de comunicação adicionais que suportam Serial, Genius, CMX (Memória Refletora) e Ethernet.

O IC695CPE305 RX3i Central Processing Unit ou CPU foi projetado para ser eletricamente compatível com os padrões PCI 2.2.É compatível com um plano de fundo universalOs requisitos de energia do módulo são de 1 Amp a 5 Volts DC, 1 Amp a 3,3 Volts DC e 0,5 Amp a 24 Volts DC.Suporta o SNP SlaveAs especificações da interface Ethernet são conexões de programador, taxas de dados Ethernet de 10Mb/s e 100Mb/s,a configuração 10 BaseT RJ-45A CPU IC695CPE305 pode ser instalada em qualquer par de slots no rack principal RX3i, exceto os slots de maior número.Os controladores CPE310 podem ser facilmente trocados com controladores CPED305 que se encaixam é capaz de acomodar o programa de usuário existente no processadorPara configurar o módulo, é necessário o software Proficy Machine Edition Logic Developer 7.0 SIM 3 ou posterior.

O GE Fanuc / Emerson Automation IC695CPE305 é um módulo de controlador PACSystem RX3i. Este controlador tem 5MB de RAM e 5MB de memória de usuário não volátil, velocidade do processador de 1.1 GHz com uma taxa de digitalização típica de 0Este processador possui duas (2) portas de comunicação serial que suportam os padrões de comunicação RS232 e RS485, uma (1) porta de comunicação Ethernet e uma (1) USB 2.0 Portão principal.
