Painel de interface auxiliar DS200RTBAG3A da General Electric

Descrição do produto: DS200RTBAG3A

1. • Layout da placa e posicionamento do relé

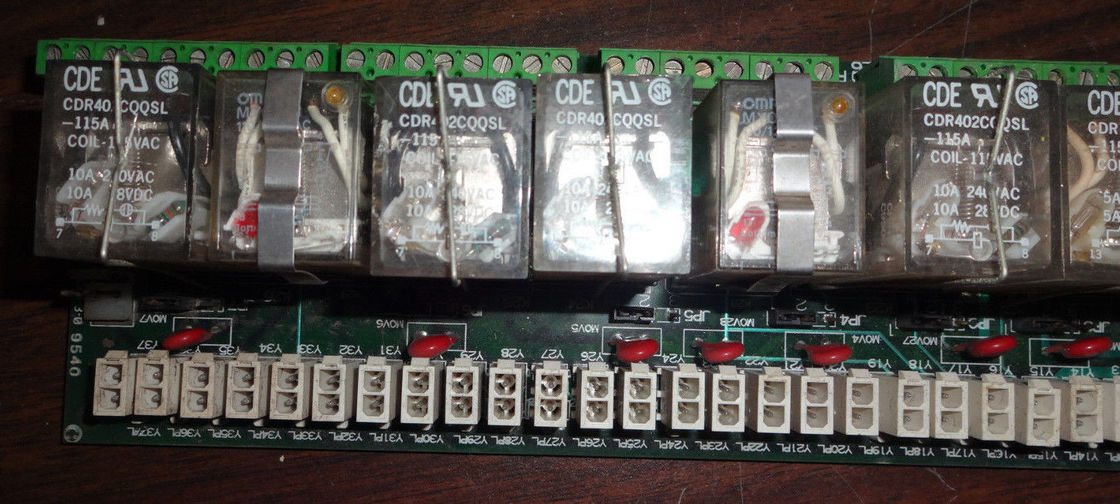

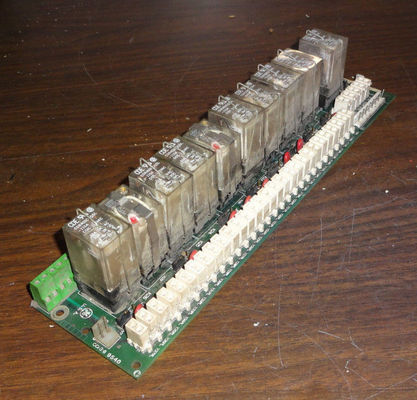

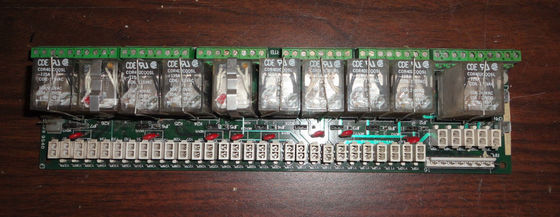

     • A DS200RTBAG3A é uma placa de circuito impresso com layout bem organizado para acomodar seus componentes. Os dez relés estão estrategicamente colocados no tabuleiro. Os sete relés DPDT (Double Pole Double Throw), localizados de K20 a K26, são uma parte significativa do design da placa. Cada um desses relés DPDT possui dois contatos tipo C. Os contatos tipo C são uma configuração padrão que permite diversas possibilidades de conexão, como alternar entre diferentes fontes de energia ou controlar múltiplos circuitos com um único relé. Os três relés 4PDT (Four - Pole Double - Throw), posicionados de K27 a K29, oferecem mais pólos para conexão, proporcionando flexibilidade adicional no roteamento de sinais.
   • Componentes de proteção e bobina
     • A entrada/saída (E/S) de cada relé é protegida por um varistor de óxido metálico (MOV) de 130 VCA. Os MOVs desempenham um papel crucial na proteção dos relés contra surtos de tensão e sobretensões transitórias. Em um ambiente industrial onde as flutuações elétricas são comuns, esses MOVs atuam como um buffer para evitar danos aos contatos sensíveis do relé. Além disso, cada relé está equipado com uma bobina de 110 VCC. A bobina é uma parte essencial da operação do relé, pois fornece a força magnética necessária para alterar o estado dos contatos. A tensão de 110 VCC é um valor padrão que garante uma operação consistente e confiável dos relés, permitindo-lhes responder rapidamente aos sinais de controle.
2. Função - Recursos Específicos
   • Opções de controle
     • Os relés no DS200RTBAG3A podem ser controlados de duas maneiras principais. Uma opção é o controle remoto pelo usuário. Isto permite flexibilidade na operação dos relés à distância, o que é útil em ambientes industriais de grande escala ou em aplicações onde o acesso direto à placa pode ser inconveniente. A outra opção é através da placa de controle do terminal de E/S LAN integrada. Isto fornece um mecanismo de controle local e também permite a integração com outros componentes em um ambiente de rede. A capacidade de controlar os relés através de diferentes meios oferece versatilidade em diversas arquiteturas de sistemas de controle.
   • Manutenção - Design Amigável
     • Uma característica notável do DS200RTBAG3A é sua facilidade de manutenção. No caso de falha do relé, qualquer um dos relés da placa pode ser removido e substituído de forma rápida e fácil. Esta é uma vantagem significativa, pois minimiza o tempo de inatividade nos processos industriais. O design da placa provavelmente permite fácil acesso aos relés, e os componentes são provavelmente de natureza modular, permitindo um processo de substituição simples, sem a necessidade de desmontagem extensa ou recalibração de toda a placa.

Características: DS200RTBAG3A

• • Diversos tipos e classificações de relés
    • A combinação de sete relés DPDT com classificação de contato de 10A e três relés 4PDT com classificação de contato de 1A fornece uma ampla gama de capacidades de comutação. Os relés DPDT com maior capacidade de manuseio de corrente são adequados para aplicações que consomem muita energia, como controlar a fonte de alimentação de motores grandes ou elementos de aquecimento de alta potência. Por exemplo, em uma fábrica, eles podem ser usados ​​para ligar a energia de fornos industriais ou motores de correia transportadora para serviços pesados. Os relés 4PDT, por outro lado, são excelentes para aplicações onde vários circuitos de baixa potência precisam ser controlados simultaneamente. Eles podem ser usados ​​para gerenciar a operação de luzes indicadoras, pequenos solenóides ou outros atuadores de baixa potência.
  • Proteção robusta e operação confiável da bobina
    • A proteção MOV de 130 VCA para E/S de cada relé é um recurso crucial. Ele protege os relés contra picos de tensão e transientes elétricos comuns em ambientes industriais. Esta proteção prolonga significativamente a vida útil dos relés e reduz o risco de falhas inesperadas. A bobina de 110 VCC em cada relé garante uma operação confiável. A tensão consistente da bobina permite a comutação rápida e precisa dos contatos do relé. Também simplifica os requisitos de fonte de alimentação, pois é um valor de tensão padrão, facilitando a integração da placa nos sistemas elétricos existentes.
• Recursos de controle e conectividade
  • Capacidades de controle remoto e local
    • A capacidade de controlar os relés remotamente é um recurso valioso. Ele permite que os operadores gerenciem as funções da placa a partir de uma sala de controle central ou de um local remoto. Isto é especialmente útil em grandes instalações industriais ou em aplicações onde a localização física da placa pode ser uma área perigosa ou de difícil acesso. A opção de também controlar os relés através da placa de controle do terminal de E/S LAN integrada oferece flexibilidade em termos de operação local e integração com outros componentes conectados à rede. Por exemplo, em um sistema de automação predial, os relés podem ser controlados remotamente para gerenciar sistemas de iluminação e HVAC, enquanto o controle local pode ser usado para fins de manutenção ou solução de problemas.
  • Rede - Operação Integrada
    • A compatibilidade da placa com a placa de controle do terminal de E/S LAN integrada implica que ela pode ser facilmente integrada a um sistema de controle em rede. Isso permite uma comunicação perfeita entre o DS200RTBAG3A e outros componentes, como controladores lógicos programáveis ​​(CLPs), sensores e atuadores. A operação integrada em rede permite monitoramento e controle em tempo real das funções baseadas em relé, aumentando a eficiência geral e a flexibilidade do sistema.
• Manutenção - Recursos de Facilidade
  • Fácil substituição do relé
    • O design do DS200RTBAG3A que permite a remoção e substituição rápida e fácil de qualquer relé é uma vantagem significativa. Em um processo industrial crítico, uma falha no relé pode levar a um tempo de inatividade significativo. A facilidade de substituição significa que o pessoal de manutenção pode trocar rapidamente um relé defeituoso sem ter que desligar todo o sistema por um longo período. Esta característica também reduz a complexidade das tarefas de manutenção, pois não requer ferramentas especializadas ou amplo conhecimento técnico para substituir um único relé. O design modular dos relés provavelmente permite um processo simples de substituição do tipo "plug and play".

Parâmetros técnicos: DS200RTBAG3A

1. • Relés DPDT
     • Número e localização: Existem sete relés DPDT (Double - Pole Double - Throw) localizados de K20 a K26 na placa.
     • Configuração de contato: Cada relé DPDT contém dois contatos tipo C. A configuração de contato tipo C fornece flexibilidade nas conexões do circuito, permitindo diferentes arranjos de comutação, como alternar entre dois circuitos separados ou conectar uma única entrada a duas saídas diferentes.
     • Avaliação de contato: A classificação de contato desses relés DPDT é 10A. Essa alta capacidade de manuseio de corrente permite que eles controlem cargas de potência relativamente alta. Por exemplo, eles podem atender aos requisitos de energia de motores, aquecedores ou outros dispositivos elétricos de alta potência comumente encontrados em aplicações industriais.
     • Tensão da bobina: A tensão da bobina dos relés DPDT é 110VDC. A tensão da bobina é um parâmetro crucial, pois determina a quantidade de energia elétrica necessária para ativar o relé e alterar o estado dos seus contatos. O valor 110VDC é uma tensão padrão, o que simplifica o projeto da fonte de alimentação e a integração com outros componentes elétricos.
   • Relés 4PDT
     • Número e localização: Três relés 4PDT (quatro polos de lançamento duplo) estão localizados de K27 a K29.
     • Configuração de contato: Cada relé 4PDT possui quatro contatos tipo C. Isso fornece mais pontos de conexão em comparação com os relés DPDT, permitindo operações de comutação de circuitos mais complexas. Os quatro contatos podem ser usados ​​para controlar múltiplos circuitos independentes ou para fornecer diferentes combinações de comutação para uma única entrada.
     • Avaliação de contato: A classificação de contato desses relés 4PDT é 1A. Essa menor capacidade de manuseio de corrente os torna adequados para controlar componentes de baixa potência, como luzes indicadoras, pequenos solenóides ou sensores.
     • Tensão da bobina: Semelhante aos relés DPDT, a tensão da bobina dos relés 4PDT é 110VDC. Essa consistência na tensão da bobina em diferentes tipos de relés na placa simplifica os requisitos de fonte de alimentação e garante uma operação confiável de todos os relés.
   • Especificação do dispositivo de proteção
     • A E/S de todos os relés é protegida por Varistores de Óxido Metálico (MOVs) 130VAC. MOVs são resistores não lineares dependentes de tensão que conduzem fortemente quando a tensão através deles excede um determinado limite. Neste caso, a classificação 130VAC indica o nível de tensão no qual os MOVs começam a conduzir e desviar tensão excessiva, protegendo os relés de surtos de tensão e sobretensões transitórias. Essa proteção é essencial em ambientes industriais onde ruído elétrico, flutuações na linha de energia e tensões transitórias são comuns.
2. Parâmetros de Controle e Comunicação
   • Opções de controle
     • Os relés podem ser controlados remotamente pelo usuário. O protocolo de comunicação específico ou interface para controle remoto pode variar dependendo da configuração e dos requisitos do sistema. Além disso, os relés podem ser controlados através da placa de controle do terminal de E/S da LAN integrada. Os detalhes do controle baseado em LAN, como os protocolos suportados (por exemplo, Ethernet/IP, Modbus TCP/IP), taxas de transferência de dados e configurações de portas de comunicação, dependeriam do projeto específico da placa e de sua integração. com o sistema de controle.
   • Rede - Capacidades de Integração
     • Como a placa foi projetada para funcionar com a placa de controle do terminal de E/S LAN integrada, isso implica certos recursos de integração de rede. Provavelmente suporta protocolos de comunicação padrão baseados em Ethernet para conexão contínua a uma rede local (LAN). Isso permite que o DS200RTBAG3A se comunique com outros dispositivos habilitados para rede, como controladores lógicos programáveis ​​(PLCs), interfaces homem-máquina (HMIs) e outros componentes de automação industrial. Os parâmetros de integração de rede podem incluir suporte para TCP/IP, UDP e outros protocolos relacionados, com a capacidade de lidar com tamanhos de pacotes de dados e frequências de transmissão de acordo com os requisitos do sistema de controle.

Aplicações: DS200RTBAG3A

1. • Equipamento motorizado
     • Nas fábricas, o DS200RTBAG3A é usado para controlar uma ampla gama de equipamentos motorizados. Os sete relés DPDT com classificação de contato de 10A são ideais para controlar a alimentação de grandes motores industriais. Por exemplo, em uma laminadora de aço, esses relés podem ser usados ​​para iniciar, parar e reverter os motores que acionam os rolos. Os relés podem atender às demandas de alta corrente durante a partida e operação do motor, garantindo controle confiável e eficiente do equipamento. A capacidade de controlar os relés remotamente permite que os operadores gerenciem os motores a partir de uma sala de controle central, melhorando a segurança e a conveniência operacional.
     • Para motores menores usados ​​em correias transportadoras, máquinas de embalagem ou equipamentos de manuseio de materiais, os relés 4PDT com classificação de contato 1A podem ser utilizados. Esses relés podem controlar funções adicionais, como a operação de sensores e luzes indicadoras associadas aos motores. Por exemplo, em um sistema de correia transportadora, os relés 4PDT podem ligar um sensor de detecção de objeto e a luz indicadora correspondente quando um item está passando por um ponto específico da correia.
   • Processo - Sistemas de Automação
     • Em fábricas de processamento químico ou de fabricação de alimentos, o DS200RTBAG3A desempenha um papel crucial em sistemas de automação de processos. Os relés podem ser programados para controlar a abertura e fechamento de válvulas, o funcionamento de bombas e o acionamento de aquecedores ou misturadores. A combinação de diferentes tipos de relés e a flexibilidade de suas opções de controle (remoto e através da placa de controle do terminal LAN I/O) permitem a implementação de sequências complexas de controle de processos. Por exemplo, em um processo de reação química, os relés podem ser usados ​​para adicionar diferentes produtos químicos a um reator em uma ordem específica e em momentos precisos, com base nas leituras dos sensores de temperatura, pressão e nível conectados ao sistema.
2. Energia - Geração e - Distribuição
   • Controle e Proteção do Gerador
     • Em usinas de geração de energia, o DS200RTBAG3A está envolvido no controle e proteção de geradores. Os relés DPDT podem ser utilizados para comutar a corrente de excitação do gerador, o que é crucial para controlar a tensão de saída e a potência reativa. A tensão da bobina de 110VDC dos relés garante uma resposta rápida aos sinais de controle, permitindo o ajuste eficiente do funcionamento do gerador. A proteção 130VAC MOV dos relés os protege contra picos de tensão durante distúrbios do sistema de energia, como quedas de raios ou falhas na rede, garantindo a operação confiável do sistema de controle do gerador.
     • Os relés também podem ser usados ​​para funções de proteção de gerador. Por exemplo, eles podem acionar o isolamento do gerador da rede elétrica em caso de condições de sobrecorrente, sobretensão ou subfrequência. Os recursos de controle remoto e integração de rede da placa permitem o monitoramento e controle dessas funções de proteção a partir de um centro de controle central ou de uma estação de monitoramento remoto.
   • Automação de Subestações
     • Em subestações elétricas, o DS200RTBAG3A é aplicado em subestações – sistemas de automação. Os relés 4PDT podem ser usados ​​para controlar a indicação e operação de disjuntores, isoladores e outros dispositivos de comutação. Os relés podem lidar com os requisitos de sinal de controle desses dispositivos e fornecer feedback sobre seu status. Os recursos de controle baseado em LAN e integração de rede permitem comunicação perfeita com outros componentes de automação da subestação, como dispositivos eletrônicos inteligentes (IEDs), unidades terminais remotas (RTUs) e sistemas de controle de supervisão e aquisição de dados (SCADA). Isso permite o monitoramento e controle remoto da operação da subestação, melhorando a confiabilidade e eficiência geral do sistema de distribuição de energia.
3. Automação Predial e Gerenciamento de Instalações
   • Controle do sistema HVAC
     • Em sistemas de aquecimento, ventilação e ar condicionado (HVAC), o DS200RTBAG3A pode controlar a operação de vários componentes. Os relés DPDT podem ser usados ​​para gerenciar a alimentação de compressores e ventiladores de grande capacidade. Por exemplo, em um sistema HVAC de edifício comercial, esses relés podem iniciar e parar o chiller - compressor e os ventiladores da torre de resfriamento de acordo com os pontos de ajuste de temperatura e sensores de ocupação. Os relés 4PDT podem ser usados ​​para controlar a operação de componentes menores, como amortecedores e válvulas de zona, bem como as luzes de indicação e sensores associados ao sistema HVAC. Os recursos de controle remoto e integração de rede permitem a integração do sistema de controle HVAC com um sistema de gerenciamento predial, permitindo recursos de gerenciamento de energia e operação remota.
     • Iluminação - Controle do Sistema
     • O DS200RTBAG3A também é aplicável no controle de sistemas de iluminação. Os relés 4PDT podem ser usados ​​para comutar a alimentação de diferentes circuitos de iluminação. Por exemplo, num edifício de vários andares, os relés podem controlar a iluminação de diferentes zonas, como corredores, escritórios e áreas comuns. Os relés também podem ser programados para implementar programações de iluminação com base na hora do dia e na detecção de ocupação. A opção de controle remoto permite o ajuste das configurações de iluminação a partir de uma sala de controle central ou de um aplicativo de gerenciamento predial baseado em dispositivo móvel, melhorando a eficiência energética e o conforto do usuário.

Personalização: DS200RTBAG3A

1. Função - Agrupamento específico de relés
   • Os três relés 4PDT com classificação de contato 1A podem ser agrupados para lidar com o controle de vários componentes de baixa potência, como sensores, luzes indicadoras e pequenos atuadores associados a um determinado processo ou área de equipamento. Por exemplo, em uma planta de processamento químico, esses relés podem ser configurados para controlar a operação de sensores de temperatura e pressão e suas luzes indicadoras correspondentes para um recipiente de reação específico.
   • Em aplicações industriais, os usuários podem personalizar o agrupamento de relés com base nas funções específicas que precisam executar. Por exemplo, em uma fábrica com múltiplas linhas de produção, os sete relés DPDT com classificação de contato de 10A no DS200RTBAG3A podem ser divididos em grupos para controlar os motores de diferentes segmentos de linha de produção. Desta forma, cada grupo de relés pode ser dedicado a um conjunto específico de motores, permitindo um controle mais eficiente e organizado do equipamento.
   • Contato - Personalização da Fiação
     • Os contatos tipo C dos relés oferecem flexibilidade na fiação. Dependendo dos requisitos da aplicação, os usuários podem personalizar as conexões de fiação para obter diferentes funções de comutação de circuitos. Por exemplo, em um sistema de distribuição de energia, os contatos dos relés DPDT podem ser conectados para criar caminhos alternativos de fonte de alimentação. Isso permite a comutação da fonte de alimentação de backup ou a capacidade de isolar uma carga específica da fonte de alimentação principal em caso de falha.
     • Os contatos dos relés 4PDT podem ser conectados para fornecer vários caminhos de sinal de controle para diferentes componentes. Em um sistema de automação predial, os contatos podem ser conectados para controlar a fonte de alimentação e os sinais de indicação de status dos circuitos de iluminação e componentes HVAC, como amortecedores e válvulas de zona.
2. Controle - Personalização do Modo
   • Remoto - Personalização de controle
     • O recurso de controle remoto do DS200RTBAG3A pode ser customizado de acordo com as necessidades específicas do usuário e do sistema. O protocolo de comunicação usado para controle remoto pode ser ajustado. Por exemplo, se o sistema estiver integrado em uma rede de automação industrial de grande escala que usa principalmente um protocolo específico como Modbus TCP/IP, as configurações de controle remoto da placa podem ser configuradas para comunicação usando este protocolo.
     • O usuário também pode personalizar os direitos de acesso de controle remoto e as configurações de segurança. Em uma aplicação de infraestrutura crítica, como uma usina de geração de energia, diferentes níveis de acesso podem ser definidos. Por exemplo, apenas pessoal autorizado pode ter o direito de controlar remotamente os relés envolvidos nas funções de proteção do gerador, e medidas de segurança avançadas, como autenticação e criptografia, podem ser implementadas para salvaguardar o processo de controle remoto.
   • Personalização da placa de controle do terminal de E/S LAN
     • A placa de controle do terminal de E/S LAN integrada fornece recursos de controle local e integração de rede. Os usuários podem personalizar as funções desta placa de controle para atender aos requisitos específicos da aplicação. Por exemplo, em um sistema de automação predial, a placa de controle pode ser programada para interagir com um software de gerenciamento predial específico, permitindo a integração perfeita do relé DS200RTBAG3A - funções de controle com outros componentes de automação predial, como ocupação - sensores e energia - - sistemas de gestão.
     • As configurações de transferência de dados entre a placa de controle do terminal de E/S da LAN e outros dispositivos habilitados para rede também podem ser personalizadas. A taxa de transferência, o tamanho do pacote e a frequência de comunicação podem ser ajustados para otimizar o desempenho do sistema. Por exemplo, em uma aplicação de automação de processo onde o monitoramento em tempo real dos dados do sensor é crucial, as configurações de transferência de dados podem ser configuradas para garantir uma comunicação confiável e de alta velocidade entre a placa de controle e os sensores.
3. Personalização de Integração e Expansão
   • Integração com dispositivos externos
     • O DS200RTBAG3A pode ser personalizado para integração com uma ampla variedade de dispositivos externos. Por exemplo, ele pode ser conectado a sensores e atuadores adicionais para expandir sua funcionalidade. Em uma aplicação de fábrica inteligente, a placa pode ser integrada com sensores de fabricação avançados, como sistemas de visão para fins de controle de qualidade. Os relés podem então ser programados para responder aos sinais desses sensores, por exemplo, para rejeitar um produto se um defeito for detectado pelo sistema de visão.
     • Interfaces personalizadas podem ser desenvolvidas para conectar o DS200RTBAG3A a outros sistemas de controle ou equipamentos legados. Em uma subestação de distribuição de energia, a placa pode ser integrada aos sistemas existentes de Controle de Supervisão e Aquisição de Dados (SCADA) por meio de interfaces de comunicação desenvolvidas sob medida. Isto permite a troca contínua de dados e comandos de controle entre o DS200RTBAG3A e o sistema SCADA, melhorando as capacidades gerais de automação e monitoramento da subestação.
   • Módulos de expansão e complementos
     • Dependendo da complexidade e dos requisitos da aplicação, módulos de expansão podem ser adicionados ao DS200RTBAG3A. Por exemplo, um módulo de expansão de comunicação adicional pode ser adicionado para suportar protocolos de comunicação mais avançados ou para aumentar o número de portas de comunicação. Em uma rede de automação industrial de grande escala, isso pode permitir que a placa se comunique com uma gama mais ampla de dispositivos e sistemas.
     • Módulos de condicionamento de sinais também podem ser adicionados como uma expansão. Em um ambiente com sinais elétricos ruidosos, como uma planta com muitos equipamentos de alta potência, um módulo de condicionamento de sinais pode ser acoplado à placa para filtrar e amplificar os sinais de entrada dos relés. Isso garante operações de controle de relé mais precisas e confiáveis, especialmente para aplicações de baixa potência ou sinais sensíveis.
